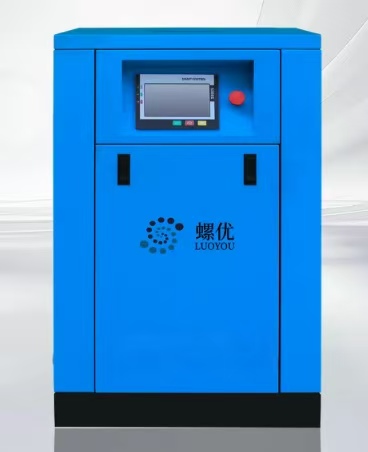

Pocas cosas frustran más a los equipos de mantenimiento de instalaciones que un compresor de velocidad variable con dificultades. Entras al cuarto de servicio y escuchas el motor girar rápidamente bajo carga. Sin embargo, la presión del sistema se estabiliza muy por debajo de su umbral objetivo. Este escenario específico interrumpe las operaciones diarias y provoca un tiempo de inactividad generalizado en la producción en toda la planta de fabricación. Además, el funcionamiento continuo a alta velocidad desperdicia enormes cantidades de energía eléctrica y no satisface la demanda de la planta. Los componentes internos también sufren un desgaste prematuro debido al estrés mecánico implacable.
Afortunadamente, este comportamiento rara vez indica una falla catastrófica en el extremo compresor. Al aplicar un enfoque de diagnóstico sistemático, puede descubrir rápidamente la verdadera causa raíz. En esta guía, exploramos cómo aislar anomalías de control, restricciones mecánicas y problemas de demanda en todo el sistema. Aprenderá pasos prácticos para evitar diagnósticos erróneos y evitar el reemplazo innecesario de piezas. En última instancia, estas estrategias le ayudan a restablecer el rendimiento óptimo de su equipo de forma segura.
Antes de desmontar cualquier maquinaria física, debemos establecer una base de diagnóstico. Debe comenzar el proceso de solución de problemas en el controlador digital. La interfaz hombre-máquina (HMI) contiene pistas operativas vitales. Los operadores frecuentemente malinterpretan estas pistas digitales, lo que los lleva hacia rutas de reparación incorrectas.
Siempre haga una referencia cruzada de lo programado. punto de ajuste del compresor con la lectura de presión de descarga activa. A veces, los programas de presión secundaria anulan activamente el objetivo principal. Los turnos de fin de semana o los ajustes manuales no autorizados a menudo cambian estos parámetros sin documentación. Debe confirmar que el objetivo real coincide con sus necesidades neumáticas previstas. Una simple corrección de parámetros suele resolver el problema al instante.
Es necesario observar cómo se comporta el motor durante la falla activa. Clasificamos estos comportamientos en dos escenarios distintos.
Escenario A: El motor funciona a máximas RPM continuamente. Sin embargo, la presión se estanca y se niega a subir. Este comportamiento apunta directamente a que la demanda del sistema supera la oferta. También sugiere una restricción mecánica severa en la ruta del flujo de aire.
Escenario B: El motor desacelera inesperadamente. Podría flotar a mitad de RPM antes de alcanzar el objetivo establecido. Esto generalmente indica una falla del sensor, problemas de bucle PID lento o límites de unidad específicos. Diagnosticar una verdadera La falla de presión del compresor de aire VSD depende en gran medida del escenario que observe.
Debe exigir protocolos de bloqueo/etiquetado (LOTO) inmediatamente después del diagnóstico digital. Asegúrese de que el sistema esté completamente despresurizado antes de pasar de la HMI a las inspecciones físicas. Los estándares de seguridad industrial dictan cero energía almacenada antes de que los técnicos manipulen cualquier componente interno. Nunca pase por alto los bloqueos de seguridad para acelerar el flujo de trabajo de resolución de problemas.
Los componentes digitales a menudo engañan a la maquinaria física para que se comporte incorrectamente. Los sensores se degradan con el tiempo y comienzan a transmitir señales muy inexactas. Debe descartar una confusión de software antes de derribar conjuntos mecánicos.
Un transductor de presión a la deriva causa importantes dolores de cabeza operativos. Envía señales eléctricas falsamente altas de 4-20 mA directamente al PLC. Estos datos incorrectos engañan al inversor haciéndole creer que alcanzó la presión objetivo. En consecuencia, el accionamiento frena el motor prematuramente para ahorrar energía.
Recomendamos encarecidamente probar el transductor directamente. Instale un manómetro analógico externo calibrado al lado del bloque del sensor. Compare la lectura del dial físico con la pantalla HMI digital durante la operación. Si difieren significativamente, es probable que enfrente un problema oculto. Fallo del sensor de presión . Reemplazar este transductor económico generalmente restablece la funcionalidad completa.
Error común: los técnicos suelen ajustar las válvulas mecánicas a ciegas sin verificar el voltaje del transductor. Confíe siempre en un medidor analógico independiente en lugar de una pantalla digital no calibrada.
A veces, el inversor limita artificialmente su propia potencia de salida para sobrevivir. La reducción térmica del inversor obliga al variador a limitar su hercio máximo. Este mecanismo de defensa interno protege los componentes electrónicos sensibles de un sobrecalentamiento catastrófico. Un disipador de calor de refrigeración sucio o una temperatura ambiente alta a menudo desencadenan esta respuesta.
Verifique el parámetro de frecuencia máxima programado dentro de los menús del variador. Es posible que un técnico anterior lo haya bajado accidentalmente durante un servicio de rutina. Tal error crea una artificial Límite de frecuencia VSD . Esto limita permanentemente la producción máxima de CFM de la máquina independientemente de la demanda de la planta.
El bucle Proporcional-Integral-Derivado (PID) controla las tasas de aceleración del motor. Una configuración PID lenta hace que el variador reaccione demasiado lentamente. Si la presión cae repentinamente, el motor no acelera con la suficiente rapidez. Es posible que necesite un experto certificado para ajustar estos complejos parámetros de sensibilidad. Una banda proporcional mal ajustada crea una grave inestabilidad de presión en toda la red.
Si el software y los sensores funcionan perfectamente, debe inspeccionar el hardware. Las válvulas mecánicas dictan exactamente cómo se mueve el aire a través del ciclo de compresión. Los bloqueos físicos impiden que incluso los motores más potentes generen presión.
La válvula de admisión principal controla el volumen de aire atmosférico entrante. Un cilindro neumático o un solenoide eléctrico normalmente acciona esta válvula. Si este actuador falla, la válvula de mariposa interna podría quedarse parcialmente cerrada. La unidad de aire se queda sin aire de admisión inmediatamente.
En estas condiciones, alcanzar la presión establecida se vuelve mecánicamente imposible. La máquina simplemente no puede comprimir aire que no posee. Recomendamos inspeccionar las pequeñas líneas de control de nailon que se conectan a su descargador de entrada para detectar pequeñas fugas.
La válvula de purga alivia la presión interna del sumidero durante el apagado normal de la máquina. Debes comprobar si esta válvula específica permanece atascada y abierta. Un respiradero abierto arroja continuamente aire recién comprimido directamente a la atmósfera. La máquina libra una batalla perdida al intentar generar presión en la red.
Mejores prácticas: Escuche atentamente cerca del silenciador de purga mientras la máquina funciona bajo carga. No debería escuchar ningún silbido de aire que se escape durante el ciclo de compresión activo.
Los separadores internos filtran el aceite lubricante de la corriente de aire comprimido. Con el tiempo, estos densos filtros de fibra de vidrio colapsan o se contaminan mucho con aceite degradado. Aquí notará un síntoma de diagnóstico muy específico. La presión del sumidero interno es increíblemente alta, pero la presión de la red aguas abajo permanece críticamente baja.
Operar en estas condiciones restringidas plantea un grave riesgo de seguridad. Las temperaturas internas aumentan exponencialmente cuando se detiene el flujo. Debe controlar muy de cerca los indicadores de presión diferencial. Reemplace los separadores bloqueados inmediatamente para evitar eventos térmicos catastróficos o incendios.
Tabla 1: Restricciones mecánicas comunes y síntomas asociados
| del componente mecánico | Modo de falla | Síntoma de diagnóstico |
|---|---|---|
| Válvula de descarga de admisión | Atascado cerrado/Fallo del actuador | Motor al 100% RPM, sin acumulación de presión, extremo de aire silencioso |
| Válvula de purga | Atascado abierto / Sello con fugas | Silbido en el escape, aumento lento de la presión |
| Separador de aire/aceite | Colapsado/Muy sucio | Alta presión de sumidero, alta temperatura, baja presión de red |
| Válvula de presión mínima | Resorte roto/pistón atascado | No se puede generar presión de circulación interna de aceite inicialmente |
En ocasiones el compresor funciona perfectamente según las especificaciones de fábrica. El problema real se origina aguas abajo en la planta de producción de la fábrica. Debe evaluar el entorno más amplio antes de entrar en el equipo.
Antes de diagnosticar el hardware interno, audite toda su red neumática. Las instalaciones suelen añadir nueva maquinaria neumática sin volver a calcular sus necesidades totales de aire. Si los requisitos totales de CFM de su planta exceden el suministro de aire libre (FAD) nominal de la unidad, la presión cae naturalmente. La unidad nunca alcanzará el umbral objetivo porque la física lo impide.
este clasico La sobrecarga de la demanda de aire requiere agregar capacidad suplementaria del compresor. No se puede obligar a una máquina a empujar más aire que su capacidad física máxima.
El aire desperdiciado drena la capacidad de la máquina tan rápido como los equipos de producción nuevos. Verifique toda la tubería aérea en busca de válvulas de derivación abiertas. Inspeccione todas las trampas de drenaje automáticas ubicadas cerca de filtros y secadores refrigerados. Las trampas de drenaje que fallan con frecuencia se atascan en la posición abierta, arrojando enormes volúmenes de aire.
Además, busque tuberías aguas abajo rotas y escondidas fuera de la vista. Recomendamos utilizar un detector de fugas ultrasónico durante las horas tranquilas del fin de semana. Es posible que descubra que la unidad produce su capacidad nominal total pero la pierde por completo debido a fugas.
Un volumen de almacenamiento adecuado estabiliza toda la red de producción. Debe evaluar cuidadosamente el tamaño de su tanque receptor principal. La falta de un volumen adecuado provoca una volatilidad de presión rápida y salvaje. El variador no puede rastrear ni compensar físicamente estas oscilaciones instantáneas.
Los estándares de la industria recomiendan instalar de tres a cinco galones de almacenamiento de aire por CFM de capacidad del compresor. Actualizar el tamaño del tanque receptor a menudo soluciona instantáneamente el comportamiento errático del sistema.
Los equipos de mantenimiento necesitan un camino claro y viable durante las emergencias. Utilice esta lista de verificación estructurada para guiar sistemáticamente su recorrido de diagnóstico. Dividir las tareas por complejidad ahorra tiempo y presupuesto de mantenimiento.
Puede realizar varias comprobaciones no invasivas de forma segura utilizando personal interno. Recomendamos encarecidamente comenzar aquí antes de gastar dinero en mano de obra externa.
Algunas tareas de diagnóstico requieren herramientas de software especializadas y una profunda experiencia eléctrica. Si se enfrenta a estos complejos desafíos, transmita el problema a los profesionales.
Evalúe siempre el verdadero costo financiero del tiempo de inactividad continuo de la producción. Compare esto con el costo de una llamada de servicio acelerado del fabricante. Si aísla la falla en el variador del inversor, deténgase inmediatamente. Generalmente se requiere un software de diagnóstico especializado para proceder de manera segura. Traiga a un profesional para evitar daños eléctricos permanentes a los componentes del variador.
No alcanzar la presión establecida sigue siendo un síntoma visible más que una enfermedad específica. El aislamiento sistemático proporciona la única forma confiable de encontrar la causa raíz con precisión. Debemos realizar una transición cuidadosa de los parámetros digitales a las válvulas físicas y, finalmente, a la demanda general de la planta.
Comience su investigación primero con las comprobaciones más sencillas y no invasivas. Verifique los objetivos de HMI y realice calibraciones básicas de sensores antes de tomar cualquier llave. Nunca desmontes componentes mecánicos complejos sin descartar primero los límites del software. Finalmente, comuníquese siempre con un proveedor de servicios certificado si sospecha de fallas eléctricas internas. Los diagnósticos sistemáticos adecuados ahorran tiempo valioso, preservan equipos costosos y protegen sus resultados operativos.
R: Este comportamiento suele indicar una sobrecarga de demanda de aire. Actualmente, su planta utiliza más aire del que la máquina puede fabricar. Alternativamente, es posible que tenga una enorme capacidad de desperdicio de fugas en las tuberías aguas abajo. Una restricción mecánica de la entrada, como una válvula de entrada atascada, también puede privar a la máquina del aire necesario.
R: Debe instalar un manómetro analógico calibrado en paralelo con el transductor. Observe ambas lecturas simultáneamente durante la operación. Si el indicador analógico indica 90 PSI pero la HMI digital indica erróneamente 110 PSI, la unidad se desacelerará prematuramente. Esta discrepancia confirma que el sensor está defectuoso y requiere reemplazo.
R: Sí. El calor extremo afecta gravemente a los componentes electrónicos. Puede hacer que el inversor inicie un límite de frecuencia del VSD para evitar un sobrecalentamiento catastrófico. Este mecanismo de seguridad limita artificialmente la velocidad máxima del motor. En consecuencia, reduce la salida total de aire e impide que el sistema alcance su umbral objetivo.
