Warum erreicht ein VSD-Kompressor den eingestellten Druck nicht?

Kaum etwas frustriert Anlagenwartungsteams mehr als ein leistungsschwacher Kompressor mit variabler Drehzahl. Sie gehen in den Hauswirtschaftsraum und hören, wie sich der Motor unter Last schnell dreht. Der Systemdruck liegt jedoch deutlich unter Ihrem Zielschwellenwert. Dieses spezielle Szenario stört den täglichen Betrieb und führt zu weit verbreiteten Produktionsausfällen in der gesamten Fertigung. Darüber hinaus verschwendet ein kontinuierlicher Hochgeschwindigkeitsbetrieb enorme Mengen an elektrischer Energie und kann gleichzeitig den Anlagenbedarf nicht decken. Auch interne Komponenten unterliegen aufgrund dauerhafter mechanischer Beanspruchung einem vorzeitigen Verschleiß.

Glücklicherweise deutet dieses Verhalten selten auf einen katastrophalen Ausfall der Verdichterstufe hin. Durch die Anwendung eines systematischen Diagnoseansatzes können Sie die wahre Ursache schnell aufdecken. In diesem Leitfaden untersuchen wir, wie man Steuerungsanomalien, mechanische Einschränkungen und systemweite Nachfrageprobleme isolieren kann. Sie lernen umsetzbare Schritte kennen, um Fehldiagnosen vorzubeugen und unnötigen Teileaustausch zu vermeiden. Letztendlich helfen Ihnen diese Strategien dabei, die optimale Leistung Ihrer Ausrüstung sicher wiederherzustellen.

Wichtige Erkenntnisse

• Ein Druckfehler des VSD-Luftkompressors ist selten ein katastrophaler Ausfall der Verdichtereinheit; Dabei handelt es sich typischerweise um eine Fehlausrichtung zwischen Sensoren, Antriebsparametern und mechanischen Ventilen.
• Überprüfen Sie den tatsächlichen Verdichtersollwert anhand des Zielwerts, bevor Sie die Hardware demontieren – unbefugte Parameteränderungen sind ein häufiger Übeltäter.
• Unterscheiden Sie zwischen einer Maschine, die keinen Druck erzeugt (wahrscheinlich ein festsitzendes Einlassventil) und einer Maschine, die früh ein Plateau erreicht (oft aufgrund einer VSD-Frequenzgrenze oder eines Drucksensorfehlers ).
• Schließen Sie eine Überlastung des nachgeschalteten Luftbedarfs aus , bevor Sie davon ausgehen, dass der Kompressor defekt ist.

Eingrenzen eines VSD-Luftkompressor-Druckfehlers: Die Basisprüfung

Bevor wir physische Maschinen auseinandernehmen, müssen wir eine diagnostische Basislinie erstellen. Sie sollten mit der Fehlerbehebung am digitalen Controller beginnen. Die Mensch-Maschine-Schnittstelle (HMI) enthält wichtige betriebliche Hinweise. Bediener interpretieren diese digitalen Hinweise häufig falsch, was zu falschen Reparaturpfaden führt.

Überprüfen Sie die HMI-Daten

Vergleichen Sie immer die programmierten Werte mit Querverweisen Verdichtersollwert mit dem aktuellen Auslassdruckwert. Manchmal setzen sekundäre Druckpläne das primäre Ziel aktiv außer Kraft. Wochenendschichten oder unbefugte manuelle Optimierungen verändern diese Parameter häufig ohne Dokumentation. Sie müssen bestätigen, dass das tatsächliche Ziel Ihren beabsichtigten pneumatischen Anforderungen entspricht. Eine einfache Parameterkorrektur löst das Problem oft sofort.

Bestimmen Sie den Fehlermodus

Sie müssen beobachten, wie sich der Motor während des aktiven Fehlers verhält. Wir klassifizieren diese Verhaltensweisen in zwei unterschiedliche Szenarien.

Szenario A: Der Motor läuft kontinuierlich mit maximaler Drehzahl. Der Druck stagniert jedoch und steigt nicht weiter an. Dieses Verhalten deutet direkt darauf hin, dass die Systemnachfrage das Angebot übersteigt. Es deutet außerdem auf eine starke mechanische Einschränkung im Luftströmungsweg hin.

Szenario B: Der Motor fährt unerwartet herunter. Es könnte bei mittlerer Drehzahl schweben, bevor das festgelegte Ziel erreicht wird. Dies weist normalerweise auf einen Sensorfehler, Probleme mit der trägen PID-Schleife oder bestimmte Antriebsgrenzen hin. Diagnose einer wahren Der Druckfehler des VSD-Luftkompressors hängt stark davon ab, welches Szenario Sie beobachten.

Sicherheits- und Compliance-Schritt

Sie müssen Lockout/Tagout-Protokolle (LOTO) unmittelbar nach der digitalen Diagnose anordnen. Stellen Sie sicher, dass das System vollständig drucklos ist, bevor Sie an der HMI vorbei zu physischen Inspektionen gehen. Industrielle Sicherheitsstandards schreiben vor, dass keine gespeicherte Energie vorhanden ist, bevor Techniker irgendwelche internen Komponenten anfassen. Umgehen Sie niemals Sicherheitsverriegelungen, um Ihren Fehlerbehebungs-Workflow zu beschleunigen.

Steuerungs- und Softwarefaktoren: Sensoren und Antriebsgrenzen

Digitale Komponenten verleiten physische Maschinen oft dazu, sich falsch zu verhalten. Sensoren verschlechtern sich mit der Zeit und beginnen, äußerst ungenaue Signale zu übertragen. Bevor Sie mechanische Baugruppen zerlegen, müssen Sie Softwareverwirrungen ausschließen.

Untersuchung eines Wandlerfehlers

Ein abweichender Druckwandler verursacht erhebliche betriebliche Probleme. Es sendet falsch hohe elektrische 4-20-mA-Signale direkt an die SPS. Diese fehlerhaften Daten täuschen den Wechselrichter vor, er habe den Zieldruck erreicht. Folglich bremst der Antrieb den Motor vorzeitig ab, um Energie zu sparen.

Wir empfehlen dringend, den Wandler direkt zu testen. Installieren Sie neben dem Sensorblock ein kalibriertes externes analoges Manometer. Vergleichen Sie während des Betriebs den Messwert des physischen Zifferblatts mit dem digitalen HMI-Bildschirm. Wenn sie sich erheblich unterscheiden, stehen Sie wahrscheinlich vor einem versteckten Problem Drucksensorfehler . Durch den Austausch dieses kostengünstigen Wandlers wird in der Regel die volle Funktionalität wiederhergestellt.

Häufiger Fehler: Techniker stellen mechanische Ventile oft blind ein, ohne die Wandlerspannung zu überprüfen. Vertrauen Sie immer einem unabhängigen analogen Messgerät gegenüber einer unkalibrierten digitalen Anzeige.

Überprüfung der Wechselrichterkappen

Manchmal begrenzt der Wechselrichter seine eigene Leistungsabgabe künstlich, um zu überleben. Die thermische Leistungsreduzierung des Wechselrichters zwingt den Antrieb dazu, seinen maximalen Hertz-Wert zu begrenzen. Dieser interne Abwehrmechanismus schützt empfindliche Elektronik vor katastrophaler Überhitzung. Ein verschmutzter Kühlkörper oder hohe Raumtemperaturen lösen diese Reaktion häufig aus.

Überprüfen Sie den programmierten Maximalfrequenzparameter in den Antriebsmenüs. Möglicherweise hat ein früherer Techniker es während einer Routinewartung versehentlich abgesenkt. Ein solcher Fehler erzeugt eine künstliche VSD-Frequenzgrenze . Dadurch wird die maximale CFM-Leistung der Maschine unabhängig vom Anlagenbedarf dauerhaft begrenzt.

Abstimmung des PID-Regelkreises

Der Proportional-Integral-Derivativ-Regelkreis (PID) steuert die Beschleunigungsraten des Motors. Zu träge PID-Einstellungen führen dazu, dass der Antrieb zu langsam reagiert. Wenn der Druck plötzlich abfällt, kann der Motor nicht schnell genug hochfahren. Möglicherweise benötigen Sie einen zertifizierten Experten, um diese komplexen Empfindlichkeitsparameter anzupassen. Ein falsch eingestelltes Proportionalband führt zu starker Druckinstabilität im gesamten Netzwerk.

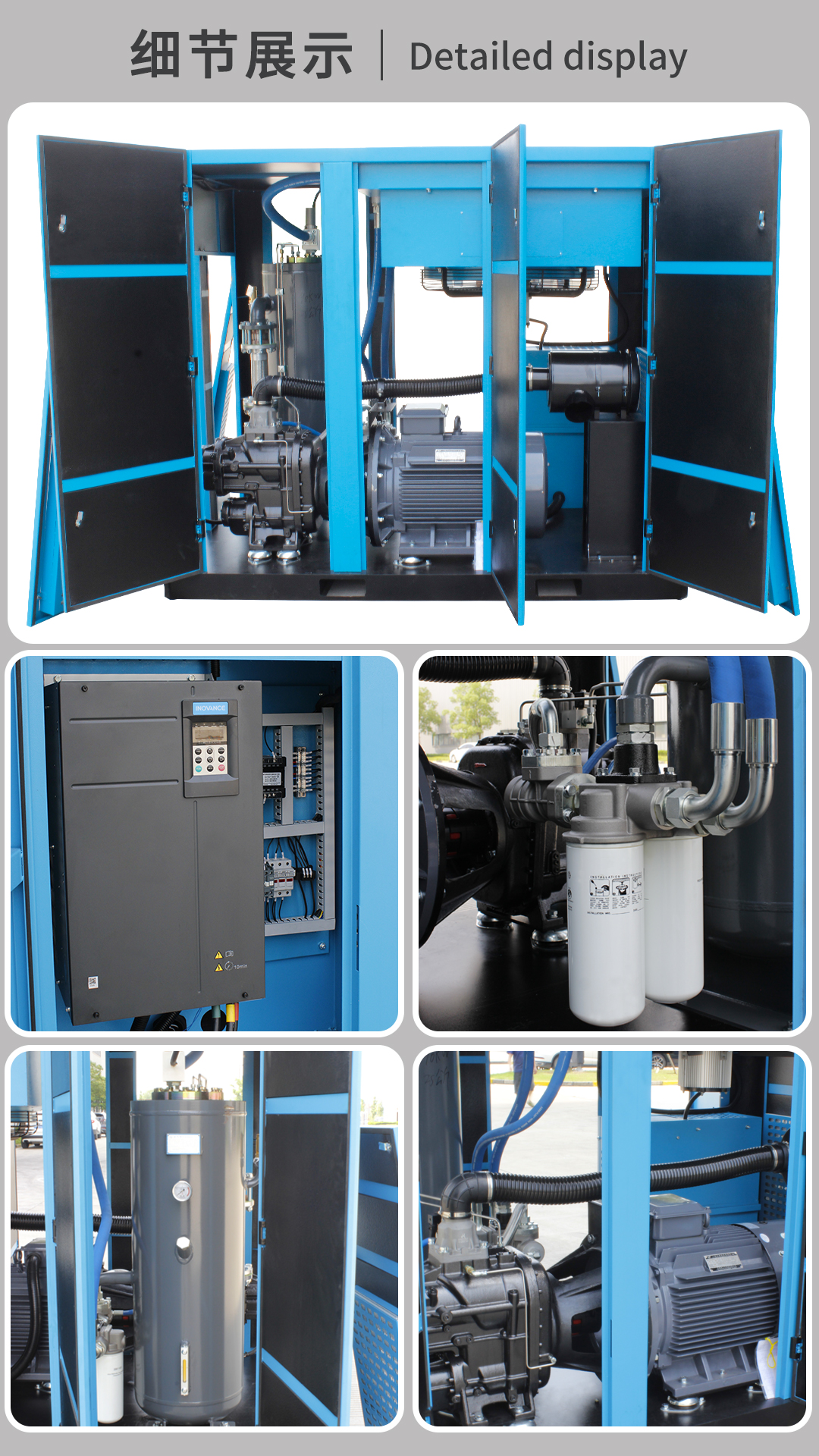

Mechanische Ursachen: Kompression und Durchflussbeschränkungen

Wenn Software und Sensoren einwandfrei funktionieren, müssen Sie die Hardware überprüfen. Mechanische Ventile bestimmen genau, wie sich die Luft durch den Kompressionszyklus bewegt. Physische Blockaden verhindern, dass selbst die leistungsstärksten Motoren Druck aufbauen.

Fehlfunktionen des Einlass- und Modulationsventils

Das Haupteinlassventil steuert die Menge der einströmenden atmosphärischen Luft. Typischerweise betätigt ein Pneumatikzylinder oder ein Elektromagnet dieses Ventil. Wenn dieser Stellantrieb ausfällt, kann es sein, dass die interne Absperrklappe teilweise geschlossen bleibt. Der Verdichterstufe fehlt sofort die Ansaugluft.

Unter diesen Bedingungen wird es mechanisch unmöglich, den eingestellten Druck zu erreichen. Die Maschine kann einfach keine Luft komprimieren, die sie nicht besitzt. Wir empfehlen, die kleinen Nylon-Steuerleitungen, die mit Ihrem Ansaugstutzen verbunden sind, auf winzige Lecks zu überprüfen.

Undichtigkeiten am Abblaseventil

Das Abblaseventil entlastet den internen Sumpfdruck während des normalen Maschinenstillstands. Sie sollten prüfen, ob dieses spezielle Ventil offen bleibt. Eine offene Entlüftung leitet kontinuierlich frisch verdichtete Luft direkt in die Atmosphäre ab. Die Maschine kämpft auf verlorenem Posten und versucht, Netzwerkdruck aufzubauen.

Best Practice: Hören Sie in der Nähe des Abblaseschalldämpfers genau hin, während die Maschine unter Last läuft. Während des aktiven Kompressionszyklus sollten Sie kein zischendes Entweichen der Luft hören.

Verstopfung des Luft-/Ölabscheiders

Interne Abscheider filtern Schmieröl aus dem Druckluftstrom. Mit der Zeit kollabieren diese dichten Glasfaserfilter oder werden stark durch abgenutztes Öl verunreinigt. Hier wird Ihnen ein ganz konkretes diagnostisches Symptom auffallen. Der interne Sumpfdruck ist unglaublich hoch, der Druck im nachgeschalteten Netzwerk bleibt jedoch kritisch niedrig.

Der Betrieb unter diesen eingeschränkten Bedingungen stellt ein erhebliches Sicherheitsrisiko dar. Wenn der Durchfluss stoppt, steigen die Innentemperaturen exponentiell an. Sie müssen Differenzdruckanzeigen sehr genau überwachen. Ersetzen Sie verstopfte Abscheider sofort, um katastrophale thermische Ereignisse oder Brände zu vermeiden.

Tabelle 1: Häufige mechanische Einschränkungen und damit verbundene Symptome

mechanischer Komponenten	Fehlermodus	Diagnosesymptom
Einlass-Entlastungsventil	Steckt im geschlossenen Zustand fest / Stellantrieb ist ausgefallen	Motor mit 100 % U/min, kein Druckaufbau, leises Verdichterteil
Abblaseventil	Verklebte/undichte Dichtung	Zischendes Geräusch am Auspuff, langsamer Druckanstieg
Luft-/Ölabscheider	Zusammengebrochen / Stark verunreinigt	Hoher Sumpfdruck, hohe Temperatur, niedriger Netzdruck
Mindestdruckventil	Feder gebrochen / Kolben blockiert	Der interne Ölzirkulationsdruck kann zunächst nicht aufgebaut werden

Systemseitige Variablen: Ist eine Überlastung des Luftbedarfs aufgetreten?

Manchmal funktioniert der Kompressor gemäß den Werksspezifikationen einwandfrei. Das eigentliche Problem entsteht weiter unten in der Produktionshalle der Fabrik. Sie müssen die weitere Umgebung bewerten, bevor Sie in die Ausrüstung einsteigen.

Identifizieren von Kapazitätsüberschreitungen

Überprüfen Sie vor der Diagnose interner Hardware Ihr gesamtes pneumatisches Netzwerk. Anlagen fügen häufig neue pneumatische Maschinen hinzu, ohne ihren Gesamtluftbedarf neu zu berechnen. Wenn der CFM-Gesamtbedarf Ihrer Anlage die Nennleistung der freien Luftlieferung (FAD) der Einheit übersteigt, fällt der Druck auf natürliche Weise ab. Die Einheit wird den Zielschwellenwert niemals erreichen, weil die Physik dies verhindert.

Dieser Klassiker Eine Überlastung des Luftbedarfs erfordert die Hinzufügung zusätzlicher Kompressorkapazität. Sie können eine Maschine nicht zwingen, mehr Luft zu drücken, als ihre maximale physikalische Leistung zulässt.

Künstliche Nachfrage und große Lecks

Verschwendete Luft erschöpft die Maschinenkapazität genauso schnell wie neue Produktionsanlagen. Überprüfen Sie die gesamte Überkopfleitung auf offene Bypassventile. Überprüfen Sie alle automatischen Siphons in der Nähe von Filtern und Kühltrocknern. Defekte Siphons bleiben häufig in der geöffneten Position hängen und lassen große Luftmengen austreten.

Halten Sie außerdem Ausschau nach gebrochenen, nachgeschalteten Rohrleitungen, die nicht sichtbar sind. Wir empfehlen den Einsatz eines Ultraschall-Lecksuchers in ruhigen Wochenendstunden. Möglicherweise stellen Sie fest, dass das Gerät seine volle Nennleistung erbringt, diese jedoch aufgrund von Undichtigkeiten vollständig verliert.

Dimensionierung des Auffangbehälters

Ausreichendes Lagervolumen stabilisiert das gesamte Produktionsnetzwerk. Sie sollten die Größe Ihres primären Auffangbehälters sorgfältig bewerten. Ein Mangel an ausreichendem Volumen führt zu einer schnellen und wilden Druckvolatilität. Der Antrieb kann diese momentanen Schwankungen physisch nicht verfolgen und kompensieren.

Industriestandards empfehlen die Installation von drei bis fünf Gallonen Luftspeicher pro CFM Kompressorkapazität. Durch die Vergrößerung der Größe Ihres Auffangbehälters lässt sich ein fehlerhaftes Systemverhalten häufig sofort beheben.

Diagnose-Checkliste und Service-Entscheidungsrahmen

Wartungsteams benötigen in Notfällen einen klaren, umsetzbaren Weg nach vorn. Nutzen Sie diese strukturierte Checkliste, um Ihre Diagnosereise systematisch zu steuern. Die Aufteilung der Aufgaben nach Komplexität spart sowohl Zeit als auch Wartungsbudgets.

Stufe 1: Interne Wartungsmaßnahmen (sofort)

Mit eigenem Personal können Sie mehrere nicht-invasive Kontrollen sicher durchführen. Wir empfehlen dringend, hier anzufangen, bevor Sie Geld für externe Arbeitskräfte ausgeben.

1. Überprüfen Sie die Zielsollwerte auf dem Hauptbildschirm anhand des tatsächlichen Anlagenbedarfs.
2. Testen Sie die Genauigkeit des Wandlers anhand eines unabhängigen, kalibrierten analogen Messgeräts.
3. Kühlventilatoren und VSD-Kühlkörper gründlich reinigen, um thermische Fehler zu beseitigen.
4. Führen Sie einen umfassenden Anlagenrundgang durch, um auf offensichtliche Luftverschwendung zu achten.
5. Überprüfen Sie alle Kondensatablassventile, um sicherzustellen, dass sie ordnungsgemäß geschlossen sind.

Stufe 2: Wann Sie den zertifizierten Techniker anrufen sollten

Einige Diagnoseaufgaben erfordern spezielle Softwaretools und umfassende elektrische Fachkenntnisse. Wenn Sie mit diesen komplexen Herausforderungen konfrontiert sind, wenden Sie sich an Fachleute.

• Sicherer Zugriff auf und Neuprogrammierung gesperrter Wechselrichterparameter.
• Wiederaufbau einer festsitzenden Einlassventilbaugruppe mit OEM-Servicekits.
• Ersetzen eines stark verschmutzten Verdichterteils oder eines zusammengebrochenen internen Abscheiders.
• Megger prüft Motorwicklungen auf unsichtbaren Isolationsdurchschlag.
• Diagnose komplexer SPS-Kommunikationsfehler zwischen Antrieb und Steuerung.

Auswahllogik

Bewerten Sie immer die tatsächlichen finanziellen Kosten eines anhaltenden Produktionsausfalls. Vergleichen Sie dies mit den Kosten eines beschleunigten Serviceanrufs beim Hersteller. Wenn Sie den Fehler auf den Wechselrichterantrieb selbst zurückführen, stoppen Sie sofort. Um sicher vorzugehen, ist in der Regel eine spezielle Diagnosesoftware erforderlich. Ziehen Sie einen Fachmann hinzu, um dauerhafte elektrische Schäden an den Antriebskomponenten zu vermeiden.

Abschluss

Das Unterschreiten des eingestellten Drucks bleibt ein sichtbares Symptom und keine spezifische Krankheit. Eine systematische Isolierung ist die einzige zuverlässige Möglichkeit, die Grundursache genau zu finden. Wir müssen sorgfältig von digitalen Parametern zu physischen Ventilen und schließlich zur gesamten Anlagennachfrage übergehen.

Beginnen Sie Ihre Untersuchung zunächst mit den einfachsten, nicht-invasiven Untersuchungen. Überprüfen Sie die HMI-Ziele und führen Sie grundlegende Sensorkalibrierungen durch, bevor Sie zu Schraubenschlüsseln greifen. Demontieren Sie niemals komplexe mechanische Komponenten, ohne vorher Softwaregrenzen auszuschließen. Wenden Sie sich schließlich immer an einen zertifizierten Dienstleister, wenn Sie interne elektrische Fehler vermuten. Eine ordnungsgemäße systematische Diagnose spart wertvolle Zeit, schont teure Ausrüstung und schützt Ihr Betriebsergebnis.

FAQ

F: Warum läuft mein VSD-Kompressor mit 100 % U/min, aber der Systemdruck sinkt?

A: Dieses Verhalten weist normalerweise auf eine Überlastung des Luftbedarfs hin. Ihre Anlage verbraucht derzeit mehr Luft, als die Maschine produzieren kann. Alternativ könnte es zu einer enormen Verschwendung von Kapazität durch Lecks in den nachgeschalteten Rohren kommen. Auch eine mechanische Einlassbeschränkung, etwa ein festsitzendes Einlassventil, kann der Maschine die notwendige Luft entziehen.

F: Wie kann ich testen, ob ein Drucksensorfehler die Ursache für meinen niedrigen Druck ist?

A: Sie sollten parallel zum Wandler ein kalibriertes analoges Manometer installieren. Beobachten Sie während des Betriebs beide Messwerte gleichzeitig. Wenn das analoge Messgerät 90 PSI anzeigt, das digitale HMI jedoch fälschlicherweise 110 PSI anzeigt, wird der Antrieb vorzeitig langsamer. Diese Diskrepanz bestätigt, dass der Sensor fehlerhaft ist und ausgetauscht werden muss.

F: Können hohe Umgebungstemperaturen verhindern, dass ein VSD-Kompressor Druck erreicht?

A: Ja. Extreme Hitze setzt elektronischen Bauteilen stark zu. Dies kann dazu führen, dass der Wechselrichter eine VSD-Frequenzbegrenzung auslöst, um eine katastrophale Überhitzung zu verhindern. Durch diesen Sicherheitsmechanismus wird die maximale Drehzahl des Motors künstlich begrenzt. Dadurch wird die Gesamtluftleistung reduziert und verhindert, dass das System seinen Zielschwellenwert erreicht.
