เครื่องตัดเลเซอร์ของคุณต้องการความเสถียรของแรงดันเท่าใด

แรงดันแก๊สช่วยเหลือที่ไม่สอดคล้องกันจะซ่อนต้นทุนการผลิตที่ร้ายแรงในโรงงาน มันทำให้เกิดคราบสกปรกเพิ่มขึ้น ทำลายชิ้นส่วนที่มีความแม่นยำ และทำให้เลนส์ป้องกันราคาแพงของคุณสึกหรอเร็วขึ้น ผู้ผลิตมักหมกมุ่นอยู่กับการเพิ่มกำลังไฟเลเซอร์เพื่อเพิ่มความเร็ว อย่างไรก็ตาม พวกเขามักมองข้ามคอขวดของการผลิตที่แท้จริง ความน่าเชื่อถือของระบบช่วยลมเป็นตัวกำหนดประสิทธิภาพการตัดโดยรวมของคุณจริงๆ การตั้งค่าระบบนิวแมติกส์ที่อ่อนแอจะสิ้นเปลืองศักยภาพของไฟเบอร์เลเซอร์ราคาแพงโดยสิ้นเชิง

คู่มือนี้จะแจกแจงรายละเอียดอย่างชัดเจนถึงวิธีประเมินข้อกำหนดด้านความเสถียรของแรงดันในโรงงานของคุณ เราจะสำรวจวิธีการปรับขนาดส่วนประกอบคอมเพรสเซอร์ของคุณอย่างเหมาะสมเพื่อประสิทธิภาพสูงสุด นอกจากนี้คุณยังจะได้เรียนรู้วิธีการที่ได้รับการพิสูจน์แล้วในการกำจัดความผันผวนด้านต้นทุนจากสายการบินของคุณ การตัดที่ไร้ที่ติต้องใช้ฐานรองแบบนิวแมติกที่มั่นคงและมั่นคง อ่านต่อเพื่อเปลี่ยนแปลงสถาปัตยกรรมการจัดส่งก๊าซและเพิ่มเวลาทำงานของเครื่องจักรให้สูงสุด

ประเด็นสำคัญ

• ขีดจำกัดความคลาดเคลื่อน: โดยทั่วไปแล้ว ไฟเบอร์เลเซอร์กำลังวัตต์สูงจะต้องมีความเสถียรของแรงกดภายในระยะขอบ ±2 ถึง ±5 PSI ที่หัวตัดเพื่อรักษาคุณภาพของคมตัด
• ขนาดของถังเป็นสิ่งสำคัญ: การลดขนาดถังรับของคุณจะทำให้แรงดันลดลงอย่างมากในระหว่างขั้นตอนการเจาะ โดยไม่คำนึงถึงแรงม้าของคอมเพรสเซอร์
• ความบริสุทธิ์เท่ากับอายุการใช้งานที่ยืนยาว: แรงดันคงที่ไม่มีประโยชน์หากไม่มีการกรองตามมาตรฐาน ISO 8573-1 อากาศที่เปียกหรือมันจะทำให้เลนส์โฟกัสเสียหาย และทำให้คุณภาพของก๊าซในการตัดลดลง
• สถาปัตยกรรมระบบ: ระบบจ่ายอากาศแรงดันสูงสำหรับการตัดด้วยเลเซอร์จะต้องคำนึงถึงความต้องการสูงสุด (การเจาะ) มากกว่าการไหลต่อเนื่องโดยเฉลี่ย (CFM)

ต้นทุนทางธุรกิจของความผันผวนของแรงดันในการตัดด้วยเลเซอร์

แรงดันที่ลดลงเล็กน้อยที่หัวฉีดจะเปลี่ยนไดนามิกของการหลอมละลายทั้งหมด ก๊าซช่วยเหลือทำหน้าที่เป็นเครื่องมือทางกายภาพในการขจัดโลหะหลอมเหลว เมื่อความดันลดลง ก๊าซจะไม่สามารถดันวัสดุที่หลอมเหลวผ่านรอยตัดได้อย่างสมบูรณ์ ความล้มเหลวนี้ทำให้เกิดกากตะกอนด้านล่างอย่างหนัก ริ้วรอยลึก และขรุขระบนชิ้นงาน ผู้ปฏิบัติงานจะต้องทำการบดด้วยมือเพื่อกอบกู้ชิ้นส่วน การทำงานซ้ำด้วยตนเองจะทำลายไทม์ไลน์การผลิตของคุณ เปลี่ยนกระบวนการอัตโนมัติที่รวดเร็วให้กลายเป็นคอขวดที่ช้าและใช้แรงงานเข้มข้น

การเจาะวัสดุที่มีความหนาทำให้เกิดความเป็นจริงทางกลที่รุนแรง ขั้นตอนการเจาะต้องใช้ลมปริมาณมากกะทันหันเพื่อทะลุแผ่นโลหะ ระบบคอมเพรสเซอร์จะต้องส่งมอบปริมาตรมหาศาลนี้ทันที หากคุณประสบกับเรื่องไม่คาดคิด ความผันผวนของแรงดันตัดด้วยเลเซอร์ ในระหว่างการระเบิดครั้งแรกนี้ การเปลี่ยนแปลงล้มเหลว เครื่องจักรไม่สามารถเปลี่ยนเข้าสู่การตัดต่อเนื่องได้อย่างราบรื่น หัวเลเซอร์จะลาก ทำให้เกิดความล้มเหลวในการตัดที่จุดเริ่มต้น ซึ่งจะทำให้วัตถุดิบสิ้นเปลืองและบังคับให้ผู้ปฏิบัติงานต้องรีสตาร์ทโปรแกรม

ความไม่เสถียรของแรงดันยังเพิ่มความเสี่ยงในการปนเปื้อนจากวัสดุสิ้นเปลืองอีกด้วย โดยปกติก๊าซช่วยเหลือจะสร้างสิ่งกีดขวางป้องกันด้านล่าง เมื่อความดันลดลงอย่างไม่คาดคิด เกราะป้องกันนี้จะอ่อนตัวลง เศษโลหะที่หลอมละลายสามารถพัดย้อนกลับเข้าไปในหัวตัดได้อย่างง่ายดาย สะเก็ดร้อนนี้จะตกลงบนหัวฉีดและกระจกป้องกันโดยตรง เลนส์เป็นหลุมและขุ่นมัวเกือบจะในทันที การเปลี่ยนเลนส์บ่อยครั้งจะทำให้งบประมาณการดำเนินงานของคุณหมดลง และส่งผลให้เครื่องจักรต้องหยุดทำงานโดยไม่จำเป็น

การสร้างพื้นฐาน: ความดันและการไหลตามการใช้งาน

วัสดุที่แตกต่างกันต้องการการตั้งค่าก๊าซช่วยที่แตกต่างกันอย่างมาก โดยทั่วไปแล้วเหล็กกล้าคาร์บอนจะทำงานภายใต้ข้อกำหนดแรงดันที่ต่ำกว่า ผู้ปฏิบัติงานมักอาศัยออกซิเจนเพื่อสร้างปฏิกิริยาคายความร้อนในการตัดเหล็กเหนียวหนา อย่างไรก็ตาม ร้านค้าหลายแห่งเปลี่ยนมาใช้อากาศอัดสำหรับการใช้งานกับเหล็กกล้าคาร์บอนบางโดยเฉพาะ เพื่อประหยัดต้นทุนก๊าซ แรงกดดันยังคงค่อนข้างปานกลางในกรณีเหล่านี้

สแตนเลสและอลูมิเนียมมีพฤติกรรมแตกต่างอย่างสิ้นเชิง วัสดุเหล่านี้มีความหนืดสูงเมื่อหลอมละลาย พวกเขาต้องการความต่อเนื่อง การจ่ายอากาศแรงดันสูง เพื่อเป่าวัสดุหลอมเหลวที่ดื้อรั้นออกไป ผู้ปฏิบัติงานจะตั้งค่าความดันระหว่าง 200 ถึง 250 PSI สำหรับโลหะผสมเหล่านี้เป็นประจำ หากไม่มีแรงกดดันมากเกินไป อลูมิเนียมหลอมเหลวหรือสแตนเลสจะหลอมรวมกลับเข้าด้วยกันด้านหลังลำแสงเลเซอร์

พารามิเตอร์แก๊สช่วยทั่วไปตามวัสดุ

ประเภทวัสดุ	แก๊สช่วยหลัก ลักษณะ เฉพาะช่วง	ดันทั่วไป (PSI)	ความ
เหล็กคาร์บอน (หนา)	ออกซิเจน	10 - 80 ปอนด์ต่อตารางนิ้ว	ปริมาณน้อย ไหลสม่ำเสมอ
เหล็กคาร์บอน (บาง)	อากาศอัด	100 - 150 ปอนด์ต่อตารางนิ้ว	ปริมาณปานกลางต่อเนื่อง
สแตนเลส	อากาศ/ไนโตรเจน	200 - 300+ ปอนด์ต่อตารางนิ้ว	ปริมาณมาก โหลดสูงสุดมาก
อลูมิเนียม	อากาศ/ไนโตรเจน	200 - 250+ ปอนด์ต่อตารางนิ้ว	ปริมาณมาก ต้องการการเคลียร์ที่รวดเร็ว

คุณต้องแยกความแตกต่างอย่างชัดเจนระหว่างความดัน (PSI) และการไหลตามปริมาตร (CFM) ความดันแสดงถึงพลังของอากาศ ปริมาตรการไหลแสดงถึงปริมาณอากาศที่มีอยู่จริง การประเมินคอมเพรสเซอร์โดยใช้ PSI สูงสุดเพียงอย่างเดียวนั้นเป็นกรอบการตัดสินใจที่มีข้อบกพร่องอย่างร้ายแรง คอมเพรสเซอร์อาจสูงถึง 250 PSI ในถังปิดได้อย่างง่ายดาย อย่างไรก็ตาม หากไม่สามารถรักษา CFM ที่ต้องการได้เมื่อวาล์วเลเซอร์เปิด PSI จะลดลงทันที แรงดันสูงจะไม่มีความหมายอะไรหากไม่มีปริมาตรที่เพียงพอในการสำรอง

การอัพเกรดอุปกรณ์ของคุณจะเปลี่ยนแปลงความต้องการก๊าซพื้นฐานของคุณอย่างมาก การย้ายจากไฟเบอร์เลเซอร์ 3kW ไปเป็นระบบ 12kW หรือ 20kW เปลี่ยนแปลงทุกอย่าง เลเซอร์ที่มีกำลังวัตต์สูงกว่าจะตัดได้เร็วกว่ามากและต้องใช้เส้นผ่านศูนย์กลางหัวฉีดที่กว้างขึ้น หัวดูดที่กว้างขึ้นช่วยให้อากาศไหลออกต่อวินาทีได้มากขึ้นแบบทวีคูณ การอัพเกรดกำลังไฟเลเซอร์ของคุณจำเป็นต้องมีการอัพเกรดตามสัดส่วนในความสามารถในการส่งอากาศของคุณ คุณไม่สามารถจับคู่เลเซอร์ขนาดใหญ่ 15kW กับคอมเพรสเซอร์แบบเดิมที่มีไว้สำหรับเครื่องขนาด 3kW ได้

การกำหนดขนาดความจุบัฟเฟอร์ของคอมเพรสเซอร์สำหรับโหลดสูงสุด

หน่วยคอมเพรสเซอร์ไม่ควรป้อนเลเซอร์โดยตรง การป้อนโดยตรงรับประกันว่าแรงดันจะลดลงอย่างรุนแรงระหว่างการทำงาน คุณต้องติดตั้งถังรับอากาศระหว่างคอมเพรสเซอร์กับเครื่องจักรแทน ถังทำหน้าที่เป็นตัวกั้นที่สำคัญในสถาปัตยกรรมนิวแมติกของคุณ โดยจะกักเก็บอากาศอัดและดูดซับความต้องการเชิงปริมาตรอย่างกะทันหันของหัวตัด ถังจะปล่อยลมออกมาทันทีที่จำเป็นสำหรับการเจาะแผ่นหนา

การคำนวณให้ถูกต้อง ความจุบัฟเฟอร์ของคอมเพรสเซอร์ ป้องกันการหยุดชะงักของเวิร์กโฟลว์ คุณต้องปรับขนาดถังเก็บแรงดันสูงอย่างมีกลยุทธ์ ปฏิบัติตามข้อควรพิจารณาเกี่ยวกับขนาดมาตรฐานเหล่านี้:

1. ระบุอัตราการไหลสูงสุด (CFM) ของหัวฉีดเลเซอร์ที่ใหญ่ที่สุดของคุณ
2. คำนวณระยะเวลาของรอบการตัดต่อเนื่องที่ยาวที่สุดของคุณ
3. กำหนดเวลาในการฟื้นตัวที่จำเป็นสำหรับรุ่นคอมเพรสเซอร์เฉพาะของคุณ
4. คำนึงถึงปริมาตรอากาศทั้งหมดที่จำเป็นสำหรับการเจาะทะลุครั้งแรก
5. เลือกปริมาตรของถังบรรจุอย่างน้อยสามถึงสี่เท่าของข้อกำหนด CFM สูงสุดของเลเซอร์

สถาปัตยกรรมการวางท่อทำให้เกิดความเสี่ยงที่ซ่อนอยู่ในระบบของคุณ สิ่งอำนวยความสะดวกหลายแห่งติดตั้งคอมเพรสเซอร์และถังที่มีขนาดเหมาะสม แต่ระบบประปาในการจัดส่งล้มเหลว การใช้ท่อขนาดเล็กระหว่างถังและเลเซอร์จะทำให้เกิดปัญหาคอขวดที่มีแรงดันรุนแรง ถังอาจมีแรงดันที่สมบูรณ์แบบ แต่อากาศไม่สามารถเดินทางผ่านท่อเล็กๆ ได้เร็วพอ แรงเสียดทานภายในท่อแคบจะช่วยลดแรงดันไดนามิกที่ไปถึงหัวฉีด ปรับขนาดท่อส่งของคุณให้ใหญ่เกินไปเสมอเพื่อลดการสูญเสียแรงเสียดทานและรับประกันการส่งอากาศที่รวดเร็ว

การปกป้องคุณภาพก๊าซในการตัด: ความชื้นและอนุภาค

การบีบอัดด้วยแรงดันสูงทำให้เกิดความร้อนสูงและความชื้นที่สำคัญ การกระทำทางกายภาพของการบีบอากาศโดยรอบจะทำให้ความชื้นในบรรยากาศเข้มข้นลงในน้ำของเหลว ระบบอากาศในร้านค้ามาตรฐานมักจะไม่ผ่านมาตรฐานการตัดด้วยเลเซอร์เป็นประจำ เนื่องจากไม่สนใจการควบแน่นนี้ หากน้ำของเหลวไปถึงหัวตัดของคุณ มันจะกะพริบเป็นไอน้ำเมื่อกระทบกับลำแสงเลเซอร์ จะทำให้ขอบตัดเสียหายทันที

คุณต้องประเมินระบบของคุณเทียบกับมาตรฐานการกรองตามวัตถุประสงค์ โดยทั่วไปแล้ว อุตสาหกรรมเลเซอร์จะต้องปฏิบัติตามมาตรฐาน ISO 8573-1 Class 1.4.1 กรอบการทำงานที่เข้มงวดนี้กำหนดระดับสูงสุดที่อนุญาตสำหรับอนุภาคของแข็ง ไอน้ำ และไอน้ำมัน ดำรงไว้อย่างเข้มงวด คุณภาพการตัดแก๊ส ช่วยป้องกันเลนส์ความร้อน เลนส์ความร้อนเกิดขึ้นเมื่อน้ำมันหรือหยดน้ำเคลือบกระจกป้องกัน เพื่อดูดซับพลังงานเลเซอร์และเปลี่ยนจุดโฟกัส

การเลือกเครื่องอบผ้าจะแยกการตั้งค่าโดยเฉลี่ยออกจากการติดตั้งที่มีความแม่นยำ เครื่องทำลมแห้งแบบแช่เย็นมาตรฐานทำให้อากาศเย็นลงเพื่อระบายความชื้น โดยทั่วไปจะลดจุดน้ำค้างแรงดันลงเหลือประมาณ 38°F (3°C) การตั้งค่านี้อาจเพียงพอสำหรับงานตัดพื้นฐานที่ใช้พลังงานต่ำ อย่างไรก็ตาม เครื่องทำลมแห้งแบบแช่เย็นไม่เหมาะกับการใช้งานที่มีแรงดันสูงมากหรือชิ้นส่วนการบินและอวกาศที่มีความแม่นยำ

• เครื่องอบแห้งแบบแช่เย็น: คุ้มค่า บำรุงรักษาง่าย เพียงพอสำหรับการผลิตโลหะทั่วไป
• เครื่องอบแห้งแบบดูดความชื้น: ใช้เม็ดบีดเคมีเพื่อดูดซับความชื้น ลดจุดน้ำค้างลงที่ -40°F
• การกรองแบบหลายขั้นตอน: ต้องใช้ควบคู่กับเครื่องทำแห้งเพื่อดักจับละอองน้ำมันและฝุ่นขนาดเล็ก มาก

คุณควรระบุเครื่องทำลมแห้งที่ใช้สารดูดความชื้นเมื่อประมวลผลวัสดุที่มีการสะท้อนแสงสูงหรือใช้เลเซอร์กำลังวัตต์สูง จุดน้ำค้าง -40°F รับประกันการเกิดฝ้าที่เลนส์เป็นศูนย์อย่างแน่นอน อากาศที่แห้งและสะอาดช่วยให้มั่นใจได้ถึงการส่งลำแสงที่เสถียรและยืดอายุการใช้งานของส่วนประกอบออปติกราคาแพง

วิธีประเมินและคัดเลือกการตั้งค่าคอมเพรสเซอร์ตัดด้วยเลเซอร์

การเลือกระหว่างเทคโนโลยีความเร็วคงที่และความเร็วแปรผัน (VSD) จะส่งผลต่อการดำเนินงานประจำวันของคุณ คอมเพรสเซอร์ความเร็วคงที่จะทำงานที่ RPM สูงสุดอย่างต่อเนื่องจนกระทั่งถังเต็ม จากนั้นจึงปิดการทำงาน คอมเพรสเซอร์ VSD จะปรับความเร็วมอเตอร์แบบไดนามิกเพื่อให้ตรงกับความต้องการอากาศแบบเรียลไทม์ คุณควรประเมินเทคโนโลยี VSD สำหรับโรงงานที่มีกำหนดการผลิตผันผวน ช่วยประหยัดพลังงานได้มากในระหว่างการเปลี่ยนโหลดบางส่วน อย่างไรก็ตาม หน่วย VSD ต้องการรายจ่ายฝ่ายทุนเริ่มต้นที่สูงกว่าเมื่อเปรียบเทียบกับรุ่นความเร็วคงที่แบบเดิม

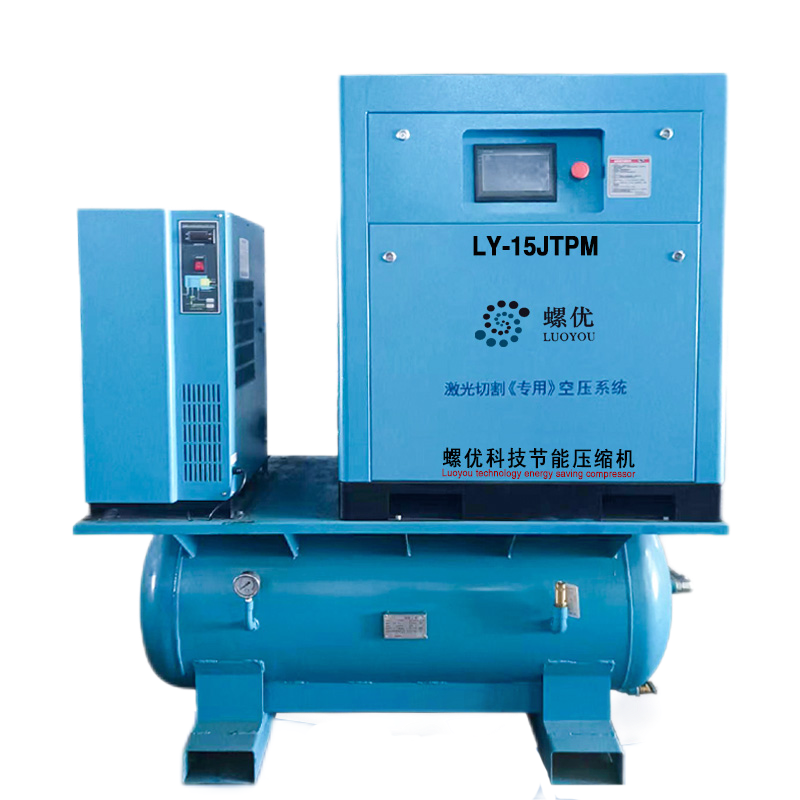

ความเป็นจริงของการนำไปปฏิบัติจะแตกต่างกันไประหว่างโซลูชันแบบแพ็กเกจและบิวด์แบบโมดูลาร์ ผู้จำหน่ายหลายรายนำเสนอโซลูชั่นการลื่นไถลแบบครบวงจร ไถลแบบบรรจุกล่องเหล่านี้จะรวมคอมเพรสเซอร์ ถังตัวรับ เครื่องอบผ้า และตัวกรองไว้บนฐานโลหะชิ้นเดียว ลดเวลาในการติดตั้งและลดพื้นที่ใช้งาน ในทางกลับกัน การสร้างระบบโมดูลาร์แบบกำหนดเองทำให้คุณสามารถวางตำแหน่งถังให้ใกล้กับเลเซอร์มากขึ้น ขณะเดียวกันก็เก็บคอมเพรสเซอร์ที่มีเสียงดังไว้ในห้องแยกต่างหาก โครงสร้างแบบโมดูลาร์ให้การปรับแต่งที่ดีกว่าสำหรับโครงร่างการวางท่อแบบพิเศษ

โปรโตคอลการตรวจสอบและการทดสอบช่วยปกป้องการลงทุนของคุณก่อนการลงนามขั้นสุดท้าย อย่ายอมรับการอ่านค่าแรงดันคงที่เพื่อพิสูจน์ประสิทธิภาพ คุณต้องแนะนำให้ผู้ซื้อขอบันทึกข้อมูลอย่างครอบคลุม สั่งให้ผู้ขายเข้าสู่ระบบ ความเสถียรของแรงดันคอมเพรสเซอร์ของการตัดด้วยเลเซอร์ ภายใต้แรงกดสูงสุดที่จำลอง รันโปรแกรมทดสอบที่เลียนแบบการเจาะสแตนเลสหนาอย่างต่อเนื่อง ตรวจสอบให้แน่ใจว่าผู้จำหน่ายรับประกันความเสถียรของแรงดันแบบไดนามิกที่หัวฉีด ไม่ใช่แค่แรงดันคงที่ที่ถังคอมเพรสเซอร์

บทสรุป

• การบรรลุการตัดด้วยเลเซอร์อย่างไร้ที่ตินั้นจำเป็นต้องดูแลระบบอากาศแรงดันสูงของคุณเสมือนเป็นเครื่องมือเครื่องจักรที่สำคัญ ไม่ใช่สิ่งอำนวยความสะดวกในภายหลัง
• ความสามารถของคอมเพรสเซอร์จะต้องสอดคล้องโดยตรงกับความต้องการปริมาตรสูงสุดเฉพาะของหัวฉีดที่ใหญ่ที่สุดของคุณ ไม่ใช่แค่อัตรา PSI แบบคงที่เท่านั้น
• ถังรับที่มีขนาดเล็กและสถาปัตยกรรมท่อแคบทำให้เกิดความล้มเหลวในการเจาะทันทีและมีขี้ตะกอนที่ก้นถังอย่างหนัก
• การปฏิบัติตามมาตรฐานการกรอง ISO 8573-1 Class 1.4.1 อย่างเคร่งครัด ช่วยป้องกันการปนเปื้อนทางแสงและเลนส์โฟกัสสว่างจนต้องเสียค่าใช้จ่าย
• ผู้จัดการฝ่ายผลิตควรตรวจสอบแรงดันที่ลดลงในปัจจุบันโดยตรงที่หัวตัดในระหว่างรอบการรับน้ำหนักสูงสุด
• ปรึกษาวิศวกรนิวแมติกที่เชี่ยวชาญเพื่อปรับขนาดระบบคอมเพรสเซอร์ถัดไปของคุณอย่างถูกต้อง และขจัดปัญหาคอขวดในการไหล

คำถามที่พบบ่อย

ถาม: ความแปรผันของแรงดันที่ยอมรับได้สำหรับไฟเบอร์เลเซอร์คือเท่าใด

ตอบ: โดยทั่วไปแล้ว ผู้ปฏิบัติงานยอมรับความผันผวนไม่เกิน 5% จากแรงดันในการตัดที่ตั้งไว้ ระบบกำลังไฟฟ้าสูงในการตัดเหล็กสเตนเลสหนาอาจต้องใช้พิกัดความเผื่อที่เข้มงวดยิ่งขึ้น การรักษาขีดจำกัดแรงดันที่เข้มงวดทำให้มั่นใจได้ว่ากระบวนการพ่นโลหะจะคงที่ ป้องกันการเกิดเศษครีบและขอบในระหว่างการผลิตที่ยาวนาน

ถาม: ฉันสามารถใช้เครื่องอัดอากาศตามร้านค้าที่มีอยู่สำหรับเลเซอร์ช่วยอากาศได้หรือไม่

ตอบ: ไม่ค่อยมี. อากาศร้านค้ามาตรฐานมักจะทำงานที่ 90-120 PSI ซึ่งไม่เพียงพอโดยสิ้นเชิงสำหรับการช่วยเหลือทางอากาศด้วยแรงดันสูง ซึ่งมักต้องใช้ 230+ PSI นอกจากนี้ ระบบอากาศในร้านมักจะขาดการกรองสารดูดความชื้นที่เข้มงวดซึ่งจำเป็นต่อการปกป้องออปติกเลเซอร์ที่ละเอียดอ่อนจากการปนเปื้อนของน้ำและน้ำมัน

ถาม: ทำไมแรงกดของฉันจึงลดลงอย่างมากเมื่อเลเซอร์เริ่มทำการตัด

ตอบ: สิ่งนี้บ่งชี้ถึงความจุบัฟเฟอร์ของคอมเพรสเซอร์ไม่เพียงพอหรือมีท่อส่งที่จำกัด การเจาะครั้งแรกจะดึงอากาศปริมาณมหาศาลอย่างกะทันหัน หากไม่มีถังตัวรับขนาดเพียงพอวางไว้ใกล้กับเครื่องจักร คอมเพรสเซอร์ก็ไม่สามารถตอบสนองได้เร็วพอที่จะเติมเต็มช่องว่าง ทำให้เกิดแรงดันตกทันที
