Welche Druckstabilität benötigt Ihre Laserschneidanlage?

Ein inkonsistenter Hilfsgasdruck verbirgt erhebliche Produktionskosten in der Werkstatt. Es führt direkt zu erhöhter Schlacke, ruiniert Präzisionsteile und beschleunigt den Verschleiß Ihrer teuren Schutzlinsen. Hersteller sind oft besessen davon, die Laserleistung zu erhöhen, um die Geschwindigkeit zu steigern. Allerdings übersehen sie häufig den wahren Produktionsengpass. Die Zuverlässigkeit des Luftunterstützungssystems bestimmt tatsächlich Ihre gesamte Schneideffizienz. Ein schwacher pneumatischer Aufbau verschwendet das Potenzial teurer Faserlaser völlig.

In diesem Leitfaden wird genau beschrieben, wie Sie die Druckstabilitätsanforderungen Ihrer Einrichtung bewerten können. Wir werden untersuchen, wie Sie Ihre Kompressorkomponenten für maximale Leistung richtig dimensionieren. Sie lernen außerdem bewährte Methoden kennen, um kostspielige Schwankungen in Ihren Fluglinien zu beseitigen. Für einwandfreie Schnitte ist ein solides, stabiles pneumatisches Fundament erforderlich. Lesen Sie weiter, um Ihre Gaslieferungsarchitektur zu transformieren und die Maschinenverfügbarkeit zu maximieren.

Wichtige Erkenntnisse

• Toleranzgrenzen: Faserlaser mit hoher Wattzahl erfordern typischerweise eine Druckstabilität innerhalb einer Spanne von ±2 bis ±5 PSI am Schneidkopf, um die Kantenqualität aufrechtzuerhalten.
• Die Größe des Tanks ist von entscheidender Bedeutung: Eine Unterdimensionierung Ihres Auffangbehälters führt unabhängig von der Leistung des Kompressors zu starken Druckabfällen während der Anstechphase.
• Reinheit bedeutet Langlebigkeit: Dauerhafter Druck ist ohne ISO 8573-1-konforme Filterung nutzlos; Nasse oder ölige Luft zerstört die Fokuslinsen und beeinträchtigt die Qualität des Schneidgases.
• Systemarchitektur: Ein Hochdruck-Luftversorgungssystem für das Laserschneiden muss den Spitzenbedarf (Durchstechen) und nicht nur den durchschnittlichen kontinuierlichen Durchfluss (CFM) berücksichtigen.

Die Geschäftskosten von Druckschwankungen beim Laserschneiden

Geringe Druckabfälle an der Düse verändern die gesamte Dynamik des Schmelzeausstoßes. Das Hilfsgas fungiert als physikalisches Werkzeug zum Entfernen geschmolzenen Metalls. Wenn der Druck sinkt, kann das Gas das geschmolzene Material nicht vollständig durch die Schnittfuge drücken. Dieser Fehler führt zu starker Bodenschlacke, tiefen Riefen und gezackten Graten auf dem Werkstück. Anschließend müssen die Bediener manuelles Schleifen durchführen, um die Teile zu retten. Manuelle Nacharbeit zerstört Ihren Produktionszeitplan. Es verwandelt einen schnellen automatisierten Prozess in einen langsamen, arbeitsintensiven Engpass.

Das Durchdringen dicker Materialien erzeugt eine harte mechanische Realität. Die Durchstechphase erfordert einen plötzlichen, großvolumigen Luftstoß, um die Metallplatte zu durchbrechen. Das Kompressorsystem muss diese enorme Menge sofort liefern. Wenn Sie etwas Unerwartetes erleben Bei Schwankungen des Laserschneiddrucks während dieses ersten Stoßes schlägt der Übergang fehl. Die Maschine kann nicht reibungslos in den kontinuierlichen Schnitt übergehen. Der Laserkopf schleift, was zu Schnittfehlern direkt am Startpunkt führt. Dadurch wird Rohmaterial verschwendet und die Bediener müssen das Programm neu starten.

Druckinstabilität erhöht auch das Risiko einer Kontamination von Verbrauchsmaterialien exponentiell. Das Unterstützungsgas bildet normalerweise eine schützende Barriere nach unten. Wenn der Druck unerwartet sinkt, wird diese Schutzbarriere schwächer. Spritzer geschmolzenen Metalls können leicht zurück in den Schneidkopf fliegen. Diese heißen Spritzer landen direkt auf der Düse und dem Schutzglas. Die Linsen werden fast augenblicklich narbig und trüb. Häufiger Linsenaustausch belastet Ihr Betriebsbudget und führt zu unnötigen Maschinenstillstandszeiten.

Festlegung von Grundlinien: Druck und Durchfluss nach Anwendung

Unterschiedliche Materialien erfordern sehr unterschiedliche Hilfsgaskonfigurationen. Kohlenstoffstahl wird im Allgemeinen unter geringeren Druckanforderungen betrieben. Bediener verlassen sich häufig auf Sauerstoff, um beim Schneiden von dickem Weichstahl eine exotherme Reaktion auszulösen. Viele Betriebe wechseln jedoch bei bestimmten Anwendungen mit dünnem Kohlenstoffstahl zu Druckluft, um Gaskosten zu sparen. Der Druck bleibt in diesen Fällen relativ moderat.

Edelstahl und Aluminium verhalten sich völlig unterschiedlich. Diese Materialien weisen im geschmolzenen Zustand eine hohe Viskosität auf. Sie fordern eine kontinuierliche Hochdruckluftzufuhr zum Wegblasen des hartnäckigen geschmolzenen Materials. Für diese Legierungen stellen die Bediener routinemäßig Drücke zwischen 200 und 250 PSI ein. Ohne extremen Druck verschmilzt das geschmolzene Aluminium oder der Edelstahl hinter dem Laserstrahl einfach wieder zusammen.

Typische Hilfsgasparameter nach Material

Materialtyp	Primäres Hilfsgas	Typischer Druckbereich (PSI)	Durchflussbedarfseigenschaften
Kohlenstoffstahl (dick)	Sauerstoff	10 - 80 PSI	Geringes Volumen, gleichmäßiger Fluss
Kohlenstoffstahl (dünn)	Druckluft	100 - 150 PSI	Mäßige Lautstärke, kontinuierlich
Edelstahl	Luft / Stickstoff	200–300+ PSI	Hohes Volumen, extreme Spitzenlast
Aluminium	Luft / Stickstoff	200–250+ PSI	Hohes Volumen, schnelle Räumung erforderlich

Sie müssen klar zwischen Druck (PSI) und Volumenstrom (CFM) unterscheiden. Der Druck stellt die Kraft der Luft dar. Der Volumenstrom stellt die schiere Menge der verfügbaren Luft dar. Die alleinige Bewertung eines Kompressors anhand seines maximalen PSI ist ein zutiefst fehlerhafter Entscheidungsrahmen. Ein Kompressor kann in einem geschlossenen Tank leicht 250 PSI erreichen. Wenn er jedoch nach dem Öffnen des Laserventils nicht die erforderliche CFM aufrechterhalten kann, sinkt der PSI sofort. Hoher Druck bedeutet nichts ohne ausreichend Volumen, um ihn zu unterstützen.

Durch die Aufrüstung Ihrer Ausrüstung ändert sich Ihr Grundgasbedarf drastisch. Der Wechsel von einem 3-kW-Faserlaser zu einem 12-kW- oder 20-kW-System verändert alles. Laser mit höherer Leistung schneiden viel schneller und erfordern größere Düsendurchmesser. Eine breitere Düse lässt exponentiell mehr Luft pro Sekunde entweichen. Die Erhöhung Ihrer Laserleistung erfordert eine proportionale Verbesserung Ihrer Luftabgabefähigkeit. Sie können einen riesigen 15-kW-Laser nicht mit einem älteren Kompressor kombinieren, der für eine 3-kW-Maschine gedacht ist.

Dimensionierung der Pufferkapazität des Kompressors für Spitzenlasten

Die Kompressoreinheit sollte niemals den Laser direkt versorgen. Die direkte Einspeisung garantiert katastrophale Druckabfälle während des Betriebs. Stattdessen müssen Sie einen Luftbehälter zwischen dem Kompressor und der Maschine installieren. Der Tank fungiert als entscheidender Puffer in Ihrer pneumatischen Architektur. Es speichert Druckluft und nimmt den plötzlichen Volumenbedarf des Schneidkopfes auf. Der Tank liefert den sofortigen Luftstoß, der zum Durchstechen dicker Platten erforderlich ist.

Das Richtige berechnen Die Pufferkapazität des Kompressors verhindert Arbeitsunterbrechungen. Sie müssen den Hochdruckspeichertank strategisch dimensionieren. Befolgen Sie diese Überlegungen zur Standardgröße:

1. Ermitteln Sie die maximale Durchflussrate (CFM) Ihrer größten Laserdüse.
2. Berechnen Sie die Dauer Ihres längsten kontinuierlichen Schnittzyklus.
3. Bestimmen Sie die für Ihr spezifisches Kompressormodell erforderliche Erholungszeit.
4. Berücksichtigen Sie das gesamte Luftvolumen, das für den ersten Durchstechstoß erforderlich ist.
5. Wählen Sie ein Tankvolumen, das mindestens das Drei- bis Vierfache des maximalen CFM-Bedarfs des Lasers fasst.

Die Rohrleitungsarchitektur birgt versteckte Risiken für Ihr System. Viele Einrichtungen installieren Kompressoren und Tanks geeigneter Größe, scheitern jedoch an den Zufuhrleitungen. Die Verwendung unterdimensionierter Rohrleitungen zwischen Tank und Laser führt zu einem erheblichen Druckengpass. Der Tank hält zwar den perfekten Druck, aber die Luft kann durch die winzigen Schläuche nicht schnell genug strömen. Reibung in engen Rohren verringert den dynamischen Druck, der die Düse erreicht. Überdimensionieren Sie Ihre Zufuhrleitungen stets, um Reibungsverluste zu minimieren und eine schnelle Luftzufuhr zu gewährleisten.

Sicherstellung der Schneidgasqualität: Feuchtigkeit und Partikel

Durch die Hochdruckkompression entstehen starke Hitze und erhebliche Feuchtigkeit. Der physikalische Vorgang des Zusammendrückens der Umgebungsluft konzentriert die Luftfeuchtigkeit in flüssigem Wasser. Herkömmliche Luftsysteme in Werkstätten erfüllen regelmäßig die Standards für das Laserschneiden, weil sie diese Kondensation ignorieren. Wenn flüssiges Wasser Ihren Schneidkopf erreicht, verwandelt es sich beim Auftreffen auf den Laserstrahl in Dampf. Dadurch wird die Schnittkante sofort zerstört.

Sie müssen Ihr System anhand objektiver Filtrationsstandards bewerten. Die Laserindustrie verlangt typischerweise die Einhaltung von ISO 8573-1 Klasse 1.4.1. Dieser strenge Rahmen schreibt die maximal zulässigen Werte für feste Partikel, Wasserdampf und Öldampf vor. Strenge beibehalten Schneidgasqualität verhindert thermische Linsenbildung. Thermische Linsen entstehen, wenn Öl- oder Wassertröpfchen das Schutzglas bedecken, Laserenergie absorbieren und den Brennpunkt verschieben.

Die Auswahl des Trockners unterscheidet durchschnittliche Installationen von Präzisionsinstallationen. Standard-Kühltrockner kühlen die Luft, um Feuchtigkeit auszuscheiden. Sie senken den Drucktaupunkt typischerweise auf etwa 38 °F (3 °C). Diese Konfiguration kann für einfache Schneidaufgaben mit geringer Leistung ausreichend sein. Für extreme Hochdruckanwendungen oder Präzisionsteile in der Luft- und Raumfahrt sind Kältetrockner jedoch unzureichend.

• Kühltrockner: Kostengünstig, einfache Wartung, geeignet für die allgemeine Metallverarbeitung.
• Adsorptionstrockner: Verwenden Sie chemische Perlen, um Feuchtigkeit zu absorbieren und den Taupunkt auf -40 °F zu senken.
• Mehrstufige Filterung: Wird zusammen mit jedem Trockner benötigt, um mikroskopisch kleine Ölaerosole und Staub aufzufangen.

Wenn Sie stark reflektierende Materialien bearbeiten oder Hochleistungslaser betreiben, sollten Sie einen Adsorptionstrockner einsetzen. Der Taupunkt von -40 °F garantiert, dass die Linse absolut nicht beschlägt. Trockene, saubere Luft sorgt für eine stabile Strahlabgabe und verlängert die Lebensdauer teurer optischer Komponenten.

So bewerten Sie ein Laserschneidkompressor-Setup und nehmen es in die engere Auswahl

Die Wahl zwischen der Technologie „Fixed Speed“ und „Variable Speed ​​Drive“ (VSD) wirkt sich auf Ihren täglichen Betrieb aus. Kompressoren mit fester Drehzahl laufen kontinuierlich mit maximaler Drehzahl, bis sich der Tank füllt, und schalten sich dann ab. VSD-Kompressoren passen ihre Motorgeschwindigkeit dynamisch an den aktuellen Luftbedarf an. Sie sollten die VSD-Technologie für Anlagen mit schwankenden Produktionsplänen prüfen. Sie sorgen für erhebliche Energieeinsparungen bei Teillastschichten. Allerdings erfordern VSD-Einheiten im Vergleich zu herkömmlichen Modellen mit fester Geschwindigkeit eine höhere Anfangsinvestition.

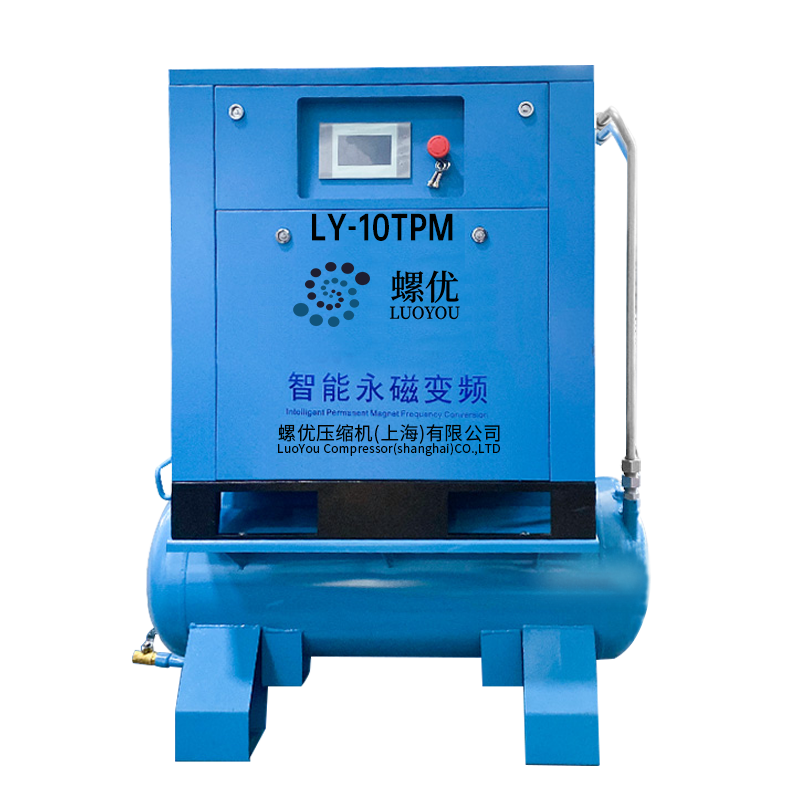

Die Implementierungsrealität variiert zwischen Paketlösungen und modularen Builds. Viele Anbieter bieten Komplettlösungen für Skids an. Diese verpackten Skids vereinen den Kompressor, den Sammelbehälter, den Trockner und die Filter auf einer einzigen Metallbasis. Sie minimieren die Installationszeit und reduzieren den Platzbedarf. Umgekehrt können Sie durch den Aufbau eines individuellen Modulsystems den Tank näher am Laser positionieren und gleichzeitig den lauten Kompressor in einem separaten Raum unterbringen. Modulare Aufbauten bieten eine bessere Anpassung an spezielle Rohrleitungslayouts.

Verifizierungs- und Testprotokolle schützen Ihre Investition vor der endgültigen Freigabe. Akzeptieren Sie statische Druckwerte nicht als Leistungsnachweis. Sie müssen Käufer darauf hinweisen, eine umfassende Datenprotokollierung anzufordern. Weisen Sie den Anbieter an, sich zu protokollieren Druckstabilität des Laserschneidkompressors unter simulierten Spitzenlasten. Führen Sie ein Testprogramm durch, das das kontinuierliche Durchstechen von dickem Edelstahl nachahmt. Stellen Sie sicher, dass der Anbieter die Stabilität des dynamischen Drucks an der Düse und nicht nur den statischen Druck am Kompressortank garantiert.

Abschluss

• Um makellose Laserschnitte zu erzielen, müssen Sie Ihr Hochdruckluftsystem als wichtige Werkzeugmaschine und nicht als nachträgliche Anlage betrachten.
• Die Kompressorkapazität muss direkt mit dem spezifischen Spitzenvolumenbedarf Ihrer größten Düse übereinstimmen, nicht nur mit dem statischen PSI-Wert.
• Unterdimensionierte Sammeltanks und enge Rohrleitungsstrukturen führen zu sofortigen Durchstichfehlern und starker Bodenschlacke.
• Die strikte Einhaltung der Filterstandards der ISO 8573-1 Klasse 1.4.1 verhindert kostspielige optische Verunreinigungen und Ausfälle der Fokuslinse.
• Produktionsleiter sollten ihre aktuellen Druckabfälle während Spitzenlastzyklen direkt am Schneidkopf überprüfen.
• Wenden Sie sich an einen spezialisierten Pneumatikingenieur, um Ihr nächstes Kompressorsystem genau zu dimensionieren und Durchflussengpässe zu beseitigen.

FAQ

F: Was ist die akzeptable Druckschwankung für einen Faserlaser?

A: Normalerweise akzeptieren Bediener eine Abweichung vom eingestellten Schneiddruck um nicht mehr als 5 %. Systeme mit hoher Leistung, die dicken Edelstahl schneiden, erfordern möglicherweise noch engere Toleranzen. Die Einhaltung strenger Druckgrenzen stellt sicher, dass der Schmelzeausstoßprozess konstant bleibt und verhindert Grate und Kantenstreifen bei langen Produktionsläufen.

F: Kann ich meinen vorhandenen Werkstattluftkompressor für die Laser-Luftunterstützung verwenden?

A: Selten. Standard-Werksluft wird normalerweise mit 90–120 PSI betrieben. Für die Hochdruck-Luftunterstützung, die häufig 230+ PSI erfordert, ist dies völlig unzureichend. Darüber hinaus fehlt es den Werkstattluftsystemen fast immer an der strengen Trockenmittelfiltration, die zum Schutz empfindlicher Laseroptiken vor Wasser- und Ölverschmutzung erforderlich ist.

F: Warum sinkt mein Druck erheblich, wenn der Laser mit dem Schneiden beginnt?

A: Dies weist auf eine unzureichende Pufferkapazität des Kompressors oder eine eingeschränkte Förderleitung hin. Beim ersten Einstechen wird ein riesiges, plötzliches Luftvolumen angesaugt. Ohne einen ausreichend großen Auffangbehälter in der Nähe der Maschine kann der Kompressor einfach nicht schnell genug reagieren, um den Hohlraum zu füllen, was zu einem sofortigen Druckabsturz führt.
