El aire comprimido constituye la 'cuarta utilidad' en la fabricación moderna. Sigue siendo fundamental para las operaciones de producción diarias. Sin embargo, generarlo es notoriamente costoso. Los diseños de instalaciones a menudo enfrentan un problema comercial común durante la etapa de anteproyecto. Un sistema infradimensionado provoca graves caídas de presión y costosas paradas de producción. Por el contrario, el sobredimensionamiento desperdicia un importante gasto de capital inicial e infla el consumo de energía a largo plazo.
Esta guía ofrece un marco pragmático basado en ingeniería para administradores de instalaciones y equipos de adquisiciones. Aprenderá cómo evaluar con precisión la demanda y seleccionar el equipo adecuado. Le ayudaremos a diseñar un sistema compatible y preparado para el futuro. Si sigue estos pasos, podrá cerrar la brecha entre los cálculos teóricos y el rendimiento industrial del mundo real.
Debe establecer una base matemáticamente sólida para los requisitos del sistema antes de evaluar cualquier hardware. Las conjeturas durante esta fase garantizan ineficiencias operativas. Necesitamos medir demanda de aire industrial utilizando principios de ingeniería precisos.
Los ingenieros suelen confundir los requisitos de volumen con los requisitos de presión. Los pies cúbicos por minuto (CFM) dictan cuánto trabajo pueden realizar sus herramientas. Las libras por pulgada cuadrada (PSI) determinan la intensidad con la que realizan ese trabajo. Debe identificar el requisito de presión más alto en su planta. Aísle esta máquina específica. No eleve la presión de todo el sistema solo para satisfacer una herramienta. Elevar la presión en toda la planta desperdicia enormes cantidades de energía. En su lugar, instale un amplificador de presión en el punto de uso para esa aplicación específica. Esto mantiene la presión del cabezal principal baja y eficiente.
Muchos equipos de adquisiciones cometen aquí un error crítico. Simplemente resumen todos los máximos de herramientas neumáticas de las hojas de datos OEM. Este enfoque infla artificialmente la capacidad requerida. Las herramientas rara vez funcionan simultáneamente a máxima aceleración.
Siga estos pasos para calcular un perfil de carga realista:
Esta fórmula produce su verdadera demanda promedio. Le impide comprar equipos excesivamente grandes.
Debe trazar su demanda continua de referencia prevista. Compárelo con picos intermitentes de gran volumen. Algunas máquinas requieren breves ráfagas de volumen de aire masivo. Otros necesitan un goteo constante y de bajo volumen. Debe tener en cuenta anchos de banda de presión aceptables en el punto de uso. Si una herramienta funciona bien entre 90 PSI y 100 PSI, utilice este ancho de banda. Permitir que la presión fluctúe ligeramente evita la demanda artificial. Evita que el compresor se cargue y descargue constantemente.
Los datos no significan nada si no se pueden traducir en una selección inteligente de equipos. Debe adaptar perfectamente su hardware a su perfil de carga calculado. Esto mitiga el riesgo operativo y garantiza la estabilidad de fabricación.

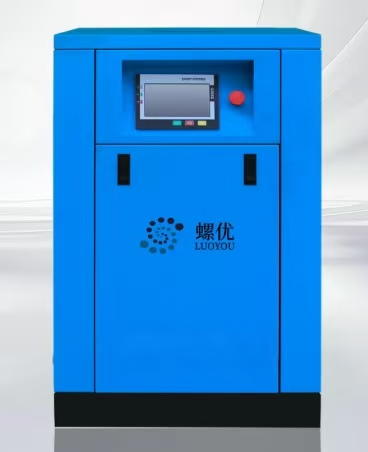

La mayoría de las fábricas modernas dependen en gran medida de una compresor de aire de tornillo industrial para su suministro principal de aire. Lo consideramos el estándar de la industria para operaciones de fabricación continua. Los modelos alternativos tienen dificultades bajo un ciclo de trabajo del 100%. Generan demasiado calor y requieren frecuentes períodos de enfriamiento. Los compresores de tornillo funcionan continuamente sin sudar. Su mecanismo giratorio proporciona un suministro de aire suave y sin pulsaciones.
Debes decidir cómo funcionará el motor de tu compresor. Las máquinas de velocidad fija funcionan a RPM constantes. Ofrecen la mayor eficiencia cuando funcionan a plena carga. Debe utilizar unidades de velocidad fija para cargas base estables e invariables. Manejan perfectamente ciclos de producción constantes.
Las unidades de accionamiento de velocidad variable (VSD) ajustan dinámicamente la velocidad de su motor. Hacen coincidir la producción directamente con la demanda fluctuante. Debería utilizar un VSD como compresor de compensación. Maneja los picos y valles del uso de aire de manera eficiente. Un VSD evita ciclos de descarga excesivos. Esto ahorra enormes cantidades de energía durante escenarios de carga parcial.
Comparación de tecnologías de accionamiento del compresor
| Tipo de tecnología | Mejor aplicación Eficiencia | máxima | Ventaja clave |
|---|---|---|---|
| Velocidad fija | Cargas base estables y continuas | 100% de capacidad de carga completa | Menor costo de compra inicial y mantenimiento simple |
| Unidad de velocidad variable (VSD) | Cargas fluctuantes e impredecibles | Condiciones de carga parcial (40%-80%) | Elimina ciclos de descarga innecesarios y picos de voltaje |
Los planificadores de instalaciones a menudo adoptan una mentalidad de compra 'por si acaso'. Compran una unidad enorme anticipando un crecimiento futuro agresivo. Este es un error peligroso. Un compresor sobredimensionado provoca ciclos cortos. La máquina se enciende, alcanza el objetivo de presión inmediatamente y se apaga. Este constante arranque y parada provoca un desgaste excesivo en los cojinetes del motor. Destruye los componentes internos prematuramente. Además, hacer funcionar una unidad grande de velocidad fija al 30% de su capacidad genera un grave desperdicio de energía.
Nunca confíes ciegamente en los folletos de marketing. Debes verificar Capacidad del compresor de aire utilizando estrictas normas ISO 1217. Este estándar mide el suministro de aire libre (FAD) real en la válvula de descarga de la máquina. Garantiza que las afirmaciones de rendimiento de los proveedores coincidan con los resultados del mundo real. Exija hojas de datos ISO 1217 Anexo C o E a cada posible proveedor.
El compresor en sí representa sólo un componente de un ecosistema más amplio. El hardware brillante falla dentro de una infraestructura mal diseñada. Eficaz La planificación del sistema de compresores requiere un enfoque holístico de las tuberías, el almacenamiento y el tratamiento.
El aire viaja a través de las tuberías y las tuberías crean fricción. La fricción provoca una caída de presión. Siempre debe diseñar un sistema de circuito cerrado (anillo principal) en lugar de líneas sin salida. Un anillo principal permite que el aire viaje en dos direcciones hasta cualquier punto de uso. Esto reduce la velocidad a la mitad y minimiza la pérdida de presión.
La selección de materiales es muy importante. Las tuberías tradicionales de hierro negro se corroen internamente con el tiempo. Las escamas de óxido se desprenden y obstruyen las válvulas neumáticas. El interior rugoso también aumenta la fricción. Recomendamos encarecidamente tuberías modulares de aluminio. El aluminio permanece liso para siempre. Previene la contaminación y mantiene las caídas de presión cercanas a cero. También se instala mucho más rápido que el hierro roscado.
Los tanques receptores actúan como su principal defensa contra los picos intermitentes de demanda. Almacenan energía potencial. Cuando una máquina demanda de repente un volumen enorme de aire, el tanque lo proporciona. Esto evita que el compresor trabaje excesivamente abruptamente.
El aire comprimido sin tratar contiene vapor de agua, aerosoles de aceite y partículas sólidas. Debes tratarlo antes de usarlo. Consulte la norma ISO 8573-1 para determinar su clase específica de pureza del aire. Es posible que la fabricación general solo necesite un secador frigorífico (humedad Clase 4). Los productos electrónicos o farmacéuticos requieren un secador desecante (humedad Clase 1 o Clase 2).
Debe tratar su equipo de filtración como una fuente de caída de presión intencional. Cada filtro en línea elimina energía de la corriente de aire. Una configuración de filtro estándar puede consumir de 3 a 5 PSI. Debe calcular esta pérdida en la producción requerida del compresor. Si la planta necesita 100 PSI y los filtros consumen 5 PSI, el compresor debe generar 105 PSI.
Es de esperar que su nueva fábrica crezca. El diseño de su servicio público debe escalar con elegancia junto con él. Necesitamos proporcionar un marco de decisión escalable para las instalaciones en crecimiento.
Evite comprar un compresor enorme para satisfacer las necesidades actuales y futuras. En su lugar, recomiende un enfoque de redundancia N+1. Instale tres unidades más pequeñas en lugar de una máquina gigante. Dos máquinas pueden manejar la carga diaria. El tercero sirve como unidad de respaldo o rotación.
Esta estrategia garantiza una continuidad aire comprimido de fábrica durante el mantenimiento de rutina. Si una máquina se desconecta, la producción nunca se detiene. Además, permite gastos de capital escalonados. Puede comprar la capacidad exacta que necesita hoy. Puede conectar fácilmente otro módulo idéntico al sistema en tres años.
Es imposible gestionar varios compresores manualmente. Necesita un controlador maestro central. Estos secuenciadores inteligentes automatizan el cambio entre compresores de carga base y de compensación. Leen la presión de la red en tiempo real. Si la demanda aumenta, activan la siguiente máquina. Si la demanda cae, cierran las unidades.
Los secuenciadores también igualan las horas de funcionamiento en todas las máquinas. Evitan que su máquina principal acumule 10.000 horas mientras su máquina de respaldo permanece en cero. La igualación de las horas de funcionamiento simplifica enormemente la programación del mantenimiento. Maximiza la eficiencia general del sistema y extiende la vida útil de los equipos.
Debes planificar cuidadosamente tu logística espacial. Dedique espacio ahora para futuras ampliaciones. Deje suficiente espacio alrededor de cada máquina para que los técnicos retiren los paneles y reemplacen los filtros de manera segura.
Una ventilación adecuada sigue siendo estrictamente obligatoria. Los compresores rechazan inmensas cantidades de calor. Una máquina de 100 HP actúa básicamente como un calentador de 100 HP. Debe instalar controles de temperatura ambiente adecuados. Utilice rejillas de entrada y conductos de escape. Si la habitación se sobrecalienta, el fluido del compresor se degrada rápidamente. Las altas temperaturas ambientales destruyen directamente la eficiencia del compresor y provocan paradas térmicas.
Los tomadores de decisiones necesitan criterios específicos para examinar las propuestas con precisión. Finalizar la contratación requiere diligencia con respecto a los códigos de seguridad y las garantías de desempeño.
Los sistemas de aire comprimido funcionan a alta presión. Presentan importantes riesgos de seguridad si se diseñan mal. Asegúrese de que todos los recipientes a presión (tanques receptores) cumplan estrictamente con los estándares ASME (Sociedad Estadounidense de Ingenieros Mecánicos). Busque el sello físico de ASME en la placa de identificación del tanque. Nunca instale embarcaciones no certificadas en una instalación comercial.
También debe tener en cuenta las normativas medioambientales locales. El condensado drenado de un compresor con inyección de aceite contiene fluido compresor peligroso. Es ilegal verterlo directamente en las alcantarillas municipales. Debe instalar separadores de aceite/agua certificados. Estos dispositivos filtran el condensado hasta que alcanza los umbrales legales de partes por millón (PPM) antes de su descarga.
Haga responsables a sus proveedores durante el proceso de licitación. Pídales simulaciones detalladas del flujo del sistema basadas en sus planos. Exigir una potencia específica garantizada. La potencia específica mide cuántos kilovatios se necesitan para producir 100 CFM de aire (kW/100 CFM). Sirve como la verdadera métrica de la eficiencia del compresor.
Exigir acuerdos de mantenimiento preventivo transparentes. Sepa exactamente cuánto cuestan las piezas de repuesto antes de firmar el contrato. Como siguiente paso viable, encargar una auditoría profesional de la demanda de aire. Haga que un ingeniero de sistemas independiente simule el perfil de carga de su plano. Haga esto antes de finalizar cualquier orden de compra de equipo.
El dimensionamiento adecuado del sistema requiere equilibrar las limitaciones iniciales con la eficiencia operativa a largo plazo. Nunca adivine sus requisitos de CFM o PSI. Utilice ciclos de trabajo reales y factores de utilización para crear un perfil de carga realista. Adopte una estrategia de redundancia modular N+1 para garantizar un tiempo de actividad continuo durante el mantenimiento.
No trate la planificación del aire comprimido como una simple compra de hardware. Debe tratarlo como un diseño de utilidad integrado. La disposición de las tuberías, los tanques receptores y la ventilación son tan importantes como la propia máquina. Le recomendamos encarecidamente que consulte hoy con un ingeniero de sistemas profesional. Permítales modelar su plano de fábrica específico y finalizar su perfil de carga óptimo.
R: Utilice hojas de datos OEM para el consumo básico del equipo. Multiplique esa cifra por los minutos estimados por hora que la herramienta o máquina actuará activamente en la línea de producción planificada. Evite utilizar máximos teóricos, ya que conducen a un sobredimensionamiento severo.
R: Sí. Para picos poco frecuentes y de corta duración, depender del aire almacenado es mucho más rentable. Estabiliza el sistema sin necesidad de dimensionar la capacidad de generación del compresor, evitando un desgaste innecesario.
R: Un bien diseñado La estrategia de planificación del sistema compresor debe apuntar a no más del 10% de caída de presión total. Mida esto desde la válvula de descarga del compresor hasta el punto de uso más lejano de la instalación.
R: Depende completamente de la industria. Los alimentos, la industria farmacéutica y la electrónica requieren estrictamente aire libre de aceite (Clase 0). La fabricación general suele utilizar modelos con inyección de aceite con filtración posterior adecuada debido a su sólida confiabilidad y fácil mantenimiento.
