يعمل الهواء المضغوط بمثابة 'المنفعة الرابعة' في التصنيع الحديث. ويظل حاسما لعمليات الإنتاج اليومية. ومع ذلك، فإن توليدها مكلف للغاية. غالبًا ما تواجه تصميمات المنشأة مشكلة عمل شائعة أثناء مرحلة المخطط. يؤدي تصغير حجم نظامك إلى انخفاض شديد في الضغط وتوقف الإنتاج المكلف. وعلى العكس من ذلك، فإن التوسع في الحجم يهدر نفقات رأسمالية أولية كبيرة ويؤدي إلى تضخم استهلاك الطاقة على المدى الطويل.
يقدم هذا الدليل إطارًا عمليًا موجهًا هندسيًا لمديري المرافق وفرق المشتريات. سوف تتعلم كيفية تقييم الطلب بدقة واختيار المعدات المناسبة. سنساعدك على تصميم نظام متوافق ومقاوم للمستقبل. باتباع هذه الخطوات، يمكنك سد الفجوة بين الحسابات النظرية والأداء الصناعي في العالم الحقيقي.
يجب عليك إنشاء خط أساس سليم رياضيًا لمتطلبات النظام قبل تقييم أي جهاز. التخمين خلال هذه المرحلة يضمن عدم الكفاءة التشغيلية. نحن بحاجة للقياس الطلب على الهواء الصناعي باستخدام مبادئ هندسية دقيقة.
غالبًا ما يخلط المهندسون بين متطلبات الحجم ومتطلبات الضغط. يحدد القدم المكعب في الدقيقة (CFM) مقدار العمل الذي يمكن لأدواتك القيام به. يحدد الجنيه لكل بوصة مربعة (PSI) مدى صعوبة أداء هذا العمل. يجب عليك تحديد أعلى متطلبات الضغط في مصنعك. عزل هذا الجهاز المحدد. لا ترفع ضغط النظام بأكمله لإرضاء أداة واحدة فقط. يؤدي رفع الضغط على مستوى المصنع إلى إهدار كميات هائلة من الطاقة. بدلاً من ذلك، قم بتثبيت جهاز تعزيز الضغط عند نقطة الاستخدام لهذا التطبيق المحدد. وهذا يحافظ على ضغط الرأس الرئيسي منخفضًا وفعالًا.
ترتكب العديد من فرق المشتريات خطأً فادحًا هنا. إنهم ببساطة يلخصون جميع الحدود القصوى للأدوات الهوائية من أوراق بيانات OEM. يؤدي هذا النهج إلى تضخيم قدرتك المطلوبة بشكل مصطنع. نادرًا ما تعمل الأدوات في وقت واحد بأقصى سرعة.
اتبع هذه الخطوات لحساب ملف تعريف تحميل واقعي:
تعطي هذه الصيغة متوسط الطلب الحقيقي. يمنعك من شراء معدات كبيرة جدًا.
يجب عليك رسم خط الأساس المتوقع للطلب المستمر. قارنه بالارتفاعات المتقطعة ذات الحجم الكبير. تتطلب بعض الآلات دفعات قصيرة من حجم الهواء الهائل. يحتاج البعض الآخر إلى تدفق ثابت ومنخفض الحجم. يجب عليك مراعاة نطاقات الضغط المقبولة عند نقطة الاستخدام. إذا كانت الأداة تعمل بشكل جيد بين 90 رطل لكل بوصة مربعة و100 رطل لكل بوصة مربعة، فاستخدم عرض النطاق الترددي هذا. إن السماح للضغط بالتقلب قليلاً يمنع الطلب الاصطناعي. يمنع الضاغط من التحميل والتفريغ بشكل مستمر.
البيانات لا تعني شيئًا إذا لم تتمكن من ترجمتها إلى اختيار ذكي للمعدات. أنت بحاجة إلى مطابقة أجهزتك بشكل مثالي مع ملف تعريف التحميل المحسوب لديك. وهذا يخفف من المخاطر التشغيلية ويضمن استقرار التصنيع.

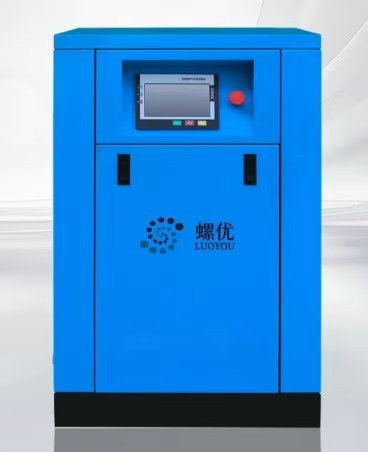

تعتمد معظم المصانع الحديثة بشكل كبير على ضاغط الهواء اللولبي الصناعي لإمدادات الهواء الرئيسية. نحن نعتبره معيار الصناعة لعمليات التصنيع المستمرة. تكافح النماذج الترددية في ظل دورة عمل تبلغ 100٪. إنها تولد الكثير من الحرارة وتتطلب فترات تهدئة متكررة. تعمل الضواغط اللولبية بشكل مستمر دون انقطاع. توفر آليتها الدوارة توصيل هواء سلسًا وخاليًا من النبض.
يجب عليك أن تقرر كيف سيعمل محرك الضاغط الخاص بك. تعمل الآلات ذات السرعة الثابتة بمعدل دورة في الدقيقة ثابت. إنها توفر أعلى كفاءة عند التشغيل بحمولة كاملة. يجب عليك استخدام وحدات ذات سرعة ثابتة للأحمال الأساسية المستقرة وغير المتغيرة. إنهم يتعاملون مع الإنتاج الثابت بشكل مثالي.
تقوم وحدات محرك السرعة المتغيرة (VSD) بضبط سرعة محركها ديناميكيًا. أنها تطابق الإنتاج مباشرة مع الطلب المتقلب. يجب عليك استخدام VSD كضاغط تقليم. فهو يتعامل مع قمم وأودية استخدام الهواء الخاص بك بكفاءة. يمنع VSD دورات التفريغ المفرطة. وهذا يوفر كميات هائلة من الطاقة أثناء سيناريوهات التحميل الجزئي.
مقارنة تكنولوجيا محرك الضاغط،
| نوع التكنولوجيا، | أفضل | لكفاءة التطبيق | ميزة رئيسية |
|---|---|---|---|
| سرعة ثابتة | أحمال أساسية ثابتة ومستمرة | سعة تحميل كاملة بنسبة 100% | انخفاض تكلفة الشراء الأولية والصيانة البسيطة |
| محرك متغير السرعة (VSD) | الأحمال المتقلبة وغير المتوقعة | ظروف التحميل الجزئي (40%-80%) | يزيل دورات التفريغ المسرفة وطفرات الجهد |
غالبًا ما يتبنى مخططو المرافق عقلية الشراء 'احتياطيًا'. إنهم يشترون وحدة ضخمة متوقعين نموًا قويًا في المستقبل. وهذا خطأ خطير. يؤدي الضاغط الكبير الحجم إلى دورة قصيرة. يتم تشغيل الآلة، وتضرب هدف الضغط على الفور، ثم يتم إيقاف تشغيلها. يؤدي هذا التشغيل والتوقف المستمر إلى تآكل مفرط لمحامل المحرك. إنه يدمر المكونات الداخلية قبل الأوان. علاوة على ذلك، فإن تشغيل وحدة كبيرة ذات سرعة ثابتة بسعة 30% يؤدي إلى هدر كبير للطاقة.
لا تثق أبدًا في كتيبات التسويق بشكل أعمى. يجب عليك التحقق قدرة ضاغط الهواء باستخدام معايير ISO 1217 الصارمة. يقيس هذا المعيار توصيل الهواء الحر الفعلي (FAD) عند صمام تفريغ الماكينة. فهو يضمن أن مطالبات أداء البائع تتوافق مع مخرجات العالم الحقيقي. اطلب أوراق بيانات ISO 1217 Annex C أو E من كل مورد محتمل.
يمثل الضاغط نفسه عنصرًا واحدًا فقط من النظام البيئي الأوسع. تفشل الأجهزة الرائعة داخل بنية تحتية سيئة التصميم. فعال يتطلب تخطيط نظام الضاغط اتباع نهج شامل للأنابيب والتخزين والمعالجة.
ينتقل الهواء عبر الأنابيب، وتحدث الأنابيب احتكاكًا. الاحتكاك يسبب انخفاض الضغط. يجب عليك دائمًا تصميم نظام حلقة مغلقة (حلقة رئيسية) بدلاً من الخطوط المسدودة. يسمح الحلقة الرئيسية للهواء بالسفر في اتجاهين إلى أي نقطة استخدام. يؤدي هذا إلى خفض السرعة إلى النصف وتقليل فقدان الضغط.
اختيار المواد مهم للغاية. تتآكل أنابيب الحديد الأسود التقليدية داخليًا بمرور الوقت. تنكسر رقائق الصدأ وتسد الصمامات الهوائية. كما يزيد الجزء الداخلي الخشن من الاحتكاك. نوصي بشدة باستخدام أنابيب الألومنيوم المعيارية. يبقى الألومنيوم سلسًا إلى الأبد. يمنع التلوث ويحافظ على انخفاض الضغط بالقرب من الصفر. كما أنه يتم تثبيته بشكل أسرع بكثير من الحديد الملولب.
تعمل خزانات الاستقبال كدفاع أساسي ضد الارتفاعات المتقطعة في الطلب. يقومون بتخزين الطاقة الكامنة. عندما تطلب الآلة فجأة كمية هائلة من الهواء، فإن الخزان يوفرها. وهذا يمنع الضاغط من الإرهاق المفاجئ.
يحتوي الهواء المضغوط الخام على بخار الماء، والهباء الجوي الزيتي، والجسيمات الصلبة. يجب عليك معالجتها قبل الاستخدام. ارجع إلى معيار ISO 8573-1 لتحديد فئة نقاء الهواء المحددة لديك. قد يحتاج التصنيع العام فقط إلى مجفف مبرد (رطوبة من الدرجة 4). تتطلب الإلكترونيات أو المستحضرات الصيدلانية مجففًا مجففًا (رطوبة من الفئة 1 أو الفئة 2).
يجب عليك التعامل مع معدات الترشيح الخاصة بك كمصدر لانخفاض الضغط المتعمد. يقوم كل مرشح مضمن بإزالة الطاقة من تيار الهواء. قد يستهلك إعداد الفلتر القياسي من 3 إلى 5 رطل لكل بوصة مربعة. يجب عليك حساب هذه الخسارة في الإخراج المطلوب للضاغط. إذا كان المصنع يحتاج إلى 100 رطل لكل بوصة مربعة، والمرشحات تستهلك 5 رطل لكل بوصة مربعة، فيجب أن يولد الضاغط 105 رطل لكل بوصة مربعة.
نأمل أن ينمو مصنعك الجديد. يجب أن يتناسب تصميم المرافق الخاص بك بشكل رائع بجانبه. نحن بحاجة إلى توفير إطار قرار قابل للتطوير للمنشآت المتنامية.
تجنب شراء ضاغط واحد ضخم للتعامل مع الاحتياجات الحالية والمستقبلية. بدلاً من ذلك، أوصي باتباع نهج التكرار N+1. قم بتركيب ثلاث وحدات أصغر بدلاً من آلة واحدة عملاقة. يمكن لجهازين التعامل مع الحمل اليومي. والثالث بمثابة وحدة احتياطية أو دوران.
هذه الاستراتيجية تضمن الاستمرارية الهواء المضغوط بالمصنع أثناء الصيانة الروتينية. إذا توقف جهاز واحد عن العمل، فلن يتوقف الإنتاج أبدًا. علاوة على ذلك، فإنه يسمح بإنفاق رأسمالي متداخل. يمكنك شراء السعة الدقيقة التي تحتاجها اليوم. يمكنك بسهولة توصيل وحدة مماثلة أخرى بالنظام خلال ثلاث سنوات.
إدارة الضواغط المتعددة يدويًا أمر مستحيل. أنت بحاجة إلى وحدة تحكم رئيسية مركزية. تقوم أجهزة التسلسل الذكية هذه بأتمتة التبديل بين ضواغط التحميل الأساسي وضواغط القطع. يقرأون ضغط الشبكة في الوقت الحقيقي. إذا ارتفع الطلب، يقومون بتنشيط الجهاز التالي. إذا انخفض الطلب، فإنهم يغلقون الوحدات.
تقوم أجهزة التسلسل أيضًا بمساواة ساعات التشغيل عبر جميع الأجهزة. إنها تمنع جهازك الرئيسي من تراكم 10000 ساعة بينما تبقى النسخة الاحتياطية عند الصفر. تعمل معادلة ساعات التشغيل على تبسيط جدولة الصيانة بشكل كبير. فهو يزيد من كفاءة النظام بشكل عام ويطيل عمر المعدات.
يجب عليك تخطيط الخدمات اللوجستية المكانية الخاصة بك بعناية. خصص مساحة أرضية الآن لإضافات البصمة المستقبلية. اترك مسافة كافية حول كل ماكينة حتى يتمكن الفنيون من إزالة الألواح واستبدال المرشحات بأمان.
تظل التهوية الكافية إلزامية بشكل صارم. ترفض الضواغط كميات هائلة من الحرارة. تعمل الآلة بقوة 100 حصان بشكل أساسي بمثابة سخان مساحة بقوة 100 حصان. يجب عليك تثبيت عناصر التحكم المناسبة في درجة الحرارة المحيطة. استخدم فتحات السحب وقنوات العادم. في حالة ارتفاع درجة حرارة الغرفة، يتحلل سائل الضاغط بسرعة. تؤدي درجات الحرارة المحيطة المرتفعة إلى تدمير كفاءة الضاغط بشكل مباشر وتؤدي إلى إيقاف التشغيل الحراري.
يحتاج صناع القرار إلى معايير محددة لفحص المقترحات بدقة. يتطلب إتمام عملية الشراء بذل العناية فيما يتعلق بقواعد السلامة وضمانات الأداء.
تعمل أنظمة الهواء المضغوط تحت ضغط عالٍ. إنها تشكل مخاطر كبيرة على السلامة إذا تم تصميمها بشكل سيء. تأكد من أن جميع أوعية الضغط (خزانات الاستقبال) تتوافق بشكل صارم مع معايير ASME (الجمعية الأمريكية للمهندسين الميكانيكيين). ابحث عن ختم ASME الفعلي الموجود على لوحة اسم الخزان. لا تقم مطلقًا بتركيب سفن غير معتمدة في منشأة تجارية.
يجب عليك أيضًا مراعاة اللوائح البيئية المحلية. تحتوي المكثفات التي يتم تصريفها من الضاغط المحقون بالزيت على سائل ضاغط خطير. من غير القانوني إلقاء هذا مباشرة في المجاري البلدية. يجب عليك تركيب فواصل الزيت/الماء المعتمدة. تقوم هذه الأجهزة بتصفية المكثفات حتى تصل إلى الحدود القانونية المتوافقة مع جزء في المليون (PPM) قبل تفريغها.
اجعل البائعين مسؤولين أثناء عملية تقديم العطاءات. اطلب منهم محاكاة مفصلة لتدفق النظام بناءً على مخططاتك. اطلب تصنيف طاقة محددًا ومضمونًا. تقيس الطاقة المحددة عدد الكيلووات اللازمة لإنتاج 100 قدم مكعب في الدقيقة من الهواء (كيلوواط/100 قدم مكعب في الدقيقة). إنه بمثابة المقياس الحقيقي لكفاءة الضاغط.
تتطلب اتفاقيات صيانة وقائية شفافة. تعرف بالضبط على تكلفة قطع الغيار قبل توقيع العقد. كخطوة تالية قابلة للتنفيذ، قم بإجراء تدقيق احترافي للطلب على الهواء. اطلب من مهندس أنظمة مستقل محاكاة ملف تعريف تحميل المخطط الخاص بك. قم بذلك قبل الانتهاء من أي طلبات شراء للمعدات.
يتطلب الحجم المناسب للنظام تحقيق التوازن بين القيود الأولية والكفاءة التشغيلية على المدى الطويل. لا تخمن أبدًا متطلبات CFM أو PSI الخاصة بك. استخدم دورات العمل الواقعية وعوامل الاستخدام لإنشاء ملف تعريف حمل واقعي. اعتماد إستراتيجية تكرار N+1 المعيارية لضمان استمرارية التشغيل أثناء الصيانة.
لا تتعامل مع تخطيط الهواء المضغوط باعتباره عملية شراء أجهزة بسيطة. يجب أن تتعامل معه على أنه تصميم متكامل للمرافق. تخطيطات الأنابيب، وخزانات الاستقبال، والتهوية لا تقل أهمية عن الآلة نفسها. نحثك بشدة على استشارة مهندس أنظمة محترف اليوم. اسمح لهم بتصميم مخطط المصنع الخاص بك ووضع اللمسات الأخيرة على ملف تعريف التحميل الأمثل.
ج: استخدم أوراق بيانات OEM لاستهلاك المعدات الأساسية. اضرب هذا الرقم بالدقائق المقدرة في الساعة التي ستعمل فيها الأداة أو الآلة بشكل نشط في خط الإنتاج المخطط. تجنب استخدام الحدود القصوى النظرية، لأنها تؤدي إلى تضخيم شديد.
ج: نعم. وبالنسبة للارتفاعات غير المتكررة والقصيرة الأمد، فإن الاعتماد على الهواء المخزن يعد أكثر فعالية من حيث التكلفة. فهو يعمل على استقرار النظام دون الحاجة إلى زيادة قدرة توليد الضاغط، مما يمنع التآكل غير الضروري.
ج: مصممة تصميما جيدا يجب أن تهدف استراتيجية تخطيط نظام الضاغط إلى ما لا يزيد عن 10% من إجمالي انخفاض الضغط. قم بقياس ذلك من صمام تفريغ الضاغط إلى أبعد نقطة استخدام على الإطلاق في المنشأة.
ج: يعتمد الأمر كليًا على الصناعة. تتطلب المواد الغذائية والأدوية والإلكترونيات بشكل صارم هواءً خاليًا من الزيوت (الفئة 0). يستخدم التصنيع العام عادةً نماذج محقونة بالزيت مع ترشيح مناسب للمصب نظرًا لموثوقيتها القوية وسهولة صيانتها.
