圧縮空気は、現代の製造業における「第 4 のユーティリティ」として機能します。これは、日々の生産業務にとって依然として重要です。ただし、その生成には費用がかかることで有名です。施設の設計は、青写真の段階で共通のビジネス上の問題に直面することがよくあります。システムのサイズを小さくすると、重大な圧力低下が発生し、コストのかかる生産停止につながります。逆に、サイズを大きくしすぎると、多額の初期資本支出が無駄になり、長期的なエネルギー消費が増大します。
このガイドは、施設管理者と調達チーム向けに、エンジニアリング主導の実用的なフレームワークを提供します。需要を正確に評価し、適切な機器を選択する方法を学びます。私たちは、準拠した将来性のあるシステムの設計をお手伝いします。これらの手順に従うことで、理論上の計算と実際の産業上のパフォーマンスとの間のギャップを埋めることができます。
ハードウェアを評価する前に、システム要件の数学的に適切なベースラインを確立する必要があります。この段階での推測は運用の非効率性を保証します。測定する必要があります 産業用空気需要を管理します。 正確な工学原理を使用して
エンジニアは、体積要件と圧力要件を混同することがよくあります。立方フィート/分 (CFM) は、ツールが実行できる作業量を決定します。ポンド/平方インチ (PSI) によって、その作業をどれだけハードに実行できるかが決まります。プラント内の最高圧力要件を 1 つ特定する必要があります。この特定のマシンを隔離します。 1 つのツールを満たすためだけにシステム全体の圧力を上げないでください。プラント全体の圧力を上げると、大量のエネルギーが浪費されます。代わりに、その特定の用途向けに使用時点の圧力ブースターを設置してください。これにより、メインヘッダーの圧力が低く効率的に保たれます。
多くの調達チームはここで重大な間違いを犯します。これらは、OEM データシートからのすべての空気圧ツールの最大値を単純に合計したものです。このアプローチでは、必要な容量を人為的に増大させます。ツールがフルスロットルで同時に動作することはほとんどありません。
現実的な負荷プロファイルを計算するには、次の手順に従います。
この式により、真の平均需要が求められます。過度に大型の機器を購入することを防ぎます。
予想されるベースラインの継続的な需要をグラフ化する必要があります。断続的な大量のスパイクと比較してください。一部の機械では、大量の空気量を短時間バーストする必要があります。安定した少量の滴下が必要な場合もあります。使用時に許容可能な圧力帯域幅を考慮する必要があります。ツールが 90 PSI ～ 100 PSI で正常に動作する場合は、この帯域幅を使用してください。圧力をわずかに変動させることで、人為的な需要を防ぐことができます。コンプレッサーが常にロードとアンロードを行うのを停止します。
データを賢い機器選択につなげることができなければ、データの意味がありません。ハードウェアを計算された負荷プロファイルに完全に一致させる必要があります。これにより、運用リスクが軽減され、製造の安定性が確保されます。

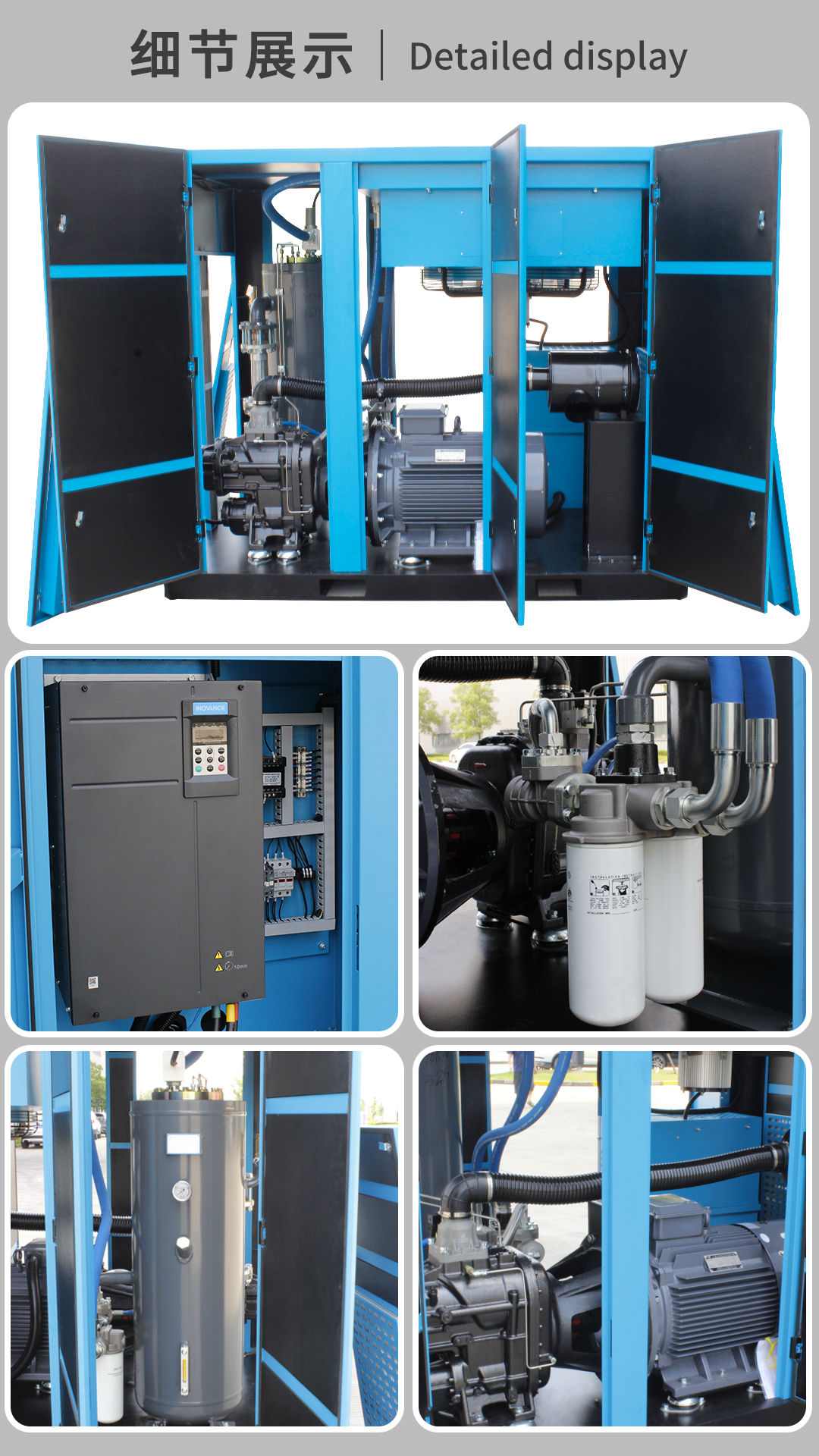

現代の工場のほとんどは、 産業用スクリューエアコンプレッサー。 主要な空気供給用の私たちは、これが継続的な製造業務の業界標準であると考えています。レシプロ モデルは 100% のデューティ サイクルでは困難を伴います。発熱が多すぎるため、頻繁な冷却期間が必要になります。スクリューコンプレッサーは、汗をかくことなく連続的に作動します。回転機構により、脈動のないスムーズな空気供給が可能です。
コンプレッサーのモーターがどのように動作するかを決定する必要があります。固定速度マシンは一定の RPM で動作します。全負荷で動作すると最高の効率が得られます。安定した変化しない基本負荷を得るには、固定速度ユニットを使用する必要があります。彼らは安定した生産作業を完璧に処理します。
VSD (Variable Speed Drive) ユニットは、モーター速度を動的に調整します。変動する需要に生産量を直接一致させます。 VSD をトリム コンプレッサーとして使用する必要があります。空気使用量の山と谷を効率的に処理します。 VSD は過剰なアンロード サイクルを防ぎます。これにより、部分負荷シナリオで大量のエネルギーが節約されます。
コンプレッサー駆動技術の比較
| 技術の種類 | 最高のアプリケーション | 効率 ピーク時の | 主な利点 |
|---|---|---|---|
| 固定速度 | 安定した継続的なベースロード | 100% の全負荷容量 | 初期購入コストが低く、メンテナンスも簡単 |
| 可変速ドライブ (VSD) | 変動する予測不可能な負荷 | 部分負荷条件 (40% ～ 80%) | 無駄なアンロードサイクルと電圧スパイクを排除します。 |
施設プランナーは「万が一に備えて」購入する考え方を採用していることがよくあります。彼らは将来の積極的な成長を見込んで大規模なユニットを購入します。これは危険な間違いです。コンプレッサーが大きすぎるとサイクルが短くなります。機械の電源が入り、圧力目標に達するとすぐに停止します。この継続的な起動と停止により、モーターのベアリングに過度の摩耗が発生します。内部コンポーネントが早期に破壊されます。さらに、大型の固定速度ユニットを 30% の容量で実行すると、深刻なエネルギーの浪費が発生します。
マーケティングパンフレットを盲目的に信用しないでください。確認する必要があります エアコンプレッサーの容量。 厳格な ISO 1217 規格を使用したこの規格は、機械の排出バルブにおける実際の自由空気供給 (FAD) を測定します。これにより、ベンダーのパフォーマンスに関する主張が実際の出力と一致することが保証されます。見込みのあるすべてのサプライヤーに ISO 1217 Annex C または E データシートを要求します。
コンプレッサー自体は、より広範なエコシステムの 1 つのコンポーネントにすぎません。優れたハードウェアも、設計が不十分なインフラストラクチャ内では故障します。効果的 コンプレッサー システムの計画に は、配管、保管、処理に対する総合的なアプローチが必要です。
空気はパイプの中を移動し、パイプは摩擦を引き起こします。摩擦により圧力降下が発生します。行き止まりの回線ではなく、常に閉ループ (リング メイン) システムを設計する必要があります。リングメインにより、空気は任意の使用場所まで双方向に移動できます。これにより速度が半分になり、圧力損失が最小限に抑えられます。
素材の選択は非常に重要です。従来の黒い鉄パイプは時間の経過とともに内部が腐食します。錆びのフレークが剥がれて空気圧バルブを詰まらせます。内部が粗いと摩擦も増加します。モジュール式アルミニウム配管を強くお勧めします。アルミニウムはいつまでも滑らかな状態を保ちます。汚染を防ぎ、圧力降下をゼロに近づけます。また、ネジ付きアイロンよりもはるかに速く取り付けられます。
レシーバー タンクは、断続的な需要の急増に対する主な防御として機能します。彼らは位置エネルギーを蓄えます。機械が突然大量の空気を要求すると、タンクがそれを供給します。これにより、コンプレッサーが突然過負荷になるのを防ぎます。
未処理の圧縮空気には、水蒸気、オイルエアロゾル、固体微粒子が含まれています。使用前に処理する必要があります。特定の空気純度クラスを決定するには、ISO 8573-1 規格を参照してください。一般的な製造では、冷凍式乾燥機 (クラス 4 湿気) のみが必要な場合があります。電子機器または医薬品には、乾燥剤乾燥機 (クラス 1 またはクラス 2 湿気) が必要です。
濾過装置を意図的な圧力降下源として扱う必要があります。すべてのインライン フィルターは空気流からエネルギーを除去します。標準的なフィルター設定では 3 ～ 5 PSI を消費する可能性があります。この損失をコンプレッサーの必要な出力に計算する必要があります。プラントが 100 PSI を必要とし、フィルターが 5 PSI を消費する場合、コンプレッサーは 105 PSI を生成する必要があります。
あなたの新しい工場が成長することを願っています。ユーティリティの設計は、それに沿って適切に拡張する必要があります。私たちは、成長する施設に拡張可能な意思決定フレームワークを提供する必要があります。
現在および将来のニーズに対応するために、巨大なコンプレッサーを 1 台購入することは避けてください。代わりに、N+1 冗長性アプローチを推奨します。巨大なマシンを 1 台ではなく、より小型のユニットを 3 台設置します。 2 台のマシンで毎日の負荷を処理できます。 3 つ目はバックアップまたはローテーション ユニットとして機能します。
この戦略により、継続的な 工場圧縮空気。 定期メンテナンス時の1 台のマシンがオフラインになっても、生産が止まることはありません。さらに、段階的な設備投資が可能になります。必要な容量を今すぐ購入できます。 3 年以内に別の同一モジュールをシステムに簡単に接続できるようになります。
複数のコンプレッサーを手動で管理することは不可能です。中央のマスターコントローラーが必要です。これらのインテリジェントなシーケンサーは、ベースロード コンプレッサーとトリム コンプレッサー間の切り替えを自動化します。ネットワークの圧力をリアルタイムで読み取ります。需要が高まると、次のマシンが起動されます。需要が減少すると、ユニットは閉鎖されます。
シーケンサーは、すべてのマシンの実行時間を均等化します。これらにより、バックアップがゼロのままで、リード マシンが 10,000 時間蓄積するのを防ぎます。実行時間を均等化すると、メンテナンスのスケジュール設定が大幅に簡素化されます。システム全体の効率を最大化し、機器の寿命を延ばします。
空間ロジスティクスを慎重に計画する必要があります。将来の設置面積の追加のために、今すぐフロアスペースを確保してください。技術者がパネルを取り外してフィルターを安全に交換できるように、すべての機械の周囲に十分なスペースを確保してください。
適切な換気は引き続き厳格に義務付けられています。コンプレッサーは膨大な量の熱を遮断します。 100 馬力のマシンは基本的に 100 馬力のスペースヒーターとして機能します。適切な周囲温度制御装置を設置する必要があります。吸気ルーバーと排気ダクトを使用します。部屋が過熱すると、コンプレッサー液が急速に劣化します。周囲温度が高いと、コンプレッサーの効率が直接破壊され、熱によるシャットダウンが引き起こされます。
意思決定者は提案を正確に精査するための特定の基準を必要とします。調達を完了するには、安全規定と性能保証についての注意が必要です。
圧縮空気システムは高圧下で動作します。設計が適切でないと、重大な安全上のリスクが生じます。すべての圧力容器 (レシーバー タンク) が ASME (米国機械学会) 規格に厳密に適合していることを確認してください。タンクの銘板にある物理的な ASME スタンプを探してください。商業施設には認定されていない容器を絶対に設置しないでください。
地域の環境規制も考慮する必要があります。オイルインジェクション式コンプレッサーから排出された凝縮水には、危険なコンプレッサー流体が含まれています。これを市の下水道に直接投棄することは違法です。認定された油/水分離器を取り付ける必要があります。これらの装置は、法に準拠した百万分率 (PPM) のしきい値に達するまで凝縮水を濾過してから排出します。
入札プロセス中にベンダーに責任を負わせます。設計図に基づいた詳細なシステム フロー シミュレーションを依頼してください。保証された特定の電力定格を要求します。比電力は、100 CFM の空気を生成するのに必要なキロワット数 (kW/100 CFM) を測定します。これは、コンプレッサー効率の真の指標として機能します。
透明性の高い予防保守契約が必要です。契約に署名する前に、交換部品の費用を正確に把握してください。実行可能な次のステップとして、専門的な航空需要監査を依頼します。独立したシステム エンジニアにブループリントの負荷プロファイルをシミュレートしてもらいます。これは、機器の購入注文を完了する前に行ってください。
システムのサイジングを適切に行うには、初期の制約と長期的な運用効率のバランスを取る必要があります。 CFM または PSI 要件を決して推測しないでください。実際のデューティ サイクルと使用率を使用して、現実的な負荷プロファイルを構築します。モジュール式の N+1 冗長戦略を採用して、メンテナンス中の継続的な稼働時間を確保します。
圧縮空気の計画を単なるハードウェアの購入として扱わないでください。これは、統合されたユーティリティ設計として扱う必要があります。配管レイアウト、レシーバータンク、換気は機械自体と同じくらい重要です。今すぐ専門のシステム エンジニアに相談することを強くお勧めします。特定の工場設計図をモデル化して、最適な負荷プロファイルを最終的に決定してもらいます。
A: ベースライン機器の消費量については、OEM データシートを使用してください。この数字に、計画された生産ラインでツールまたは機械がアクティブに作動する時間あたりの推定分数を掛けます。理論上の最大値は重大なオーバーサイズにつながるため、使用しないでください。
A: はい。まれで短期間のスパイクの場合は、貯蔵された空気に依存する方がはるかにコスト効率が高くなります。コンプレッサーの生成能力を大きくすることなくシステムを安定させ、不必要な摩耗を防ぎます。
A：よく設計された コンプレッサー システムの計画 戦略では、総圧力降下が 10% 以下になるようにする必要があります。コンプレッサーの吐出バルブから施設内で最も遠い使用箇所までの距離を測定します。
A: それは完全に業界によって異なります。食品、製薬、エレクトロニクスでは、オイルフリー (クラス 0) のエアが厳密に必要です。一般的な製造では、堅牢な信頼性とメンテナンスの容易さから、適切な下流濾過を備えたオイル注入モデルが通常使用されます。
