湿気は、プリント基板 (PCB) アセンブリおよび半導体製造にとって紛れもない敵です。微細な結露でさえ、最新の生産ライン全体で重大な欠陥を引き起こします。はんだペーストの異常、空気圧機器の故障、目に見えない痕跡による腐食の原因となります。一か八かの環境では、こうしたリスクを無視するわけにはいきません。を指定する エレクトロニクス製造用のエアドライヤは、 目に見える水滴を除去するだけではありません。 ISO の厳しい空気純度要件と、施設のエネルギー消費量および日常のメンテナンスの現実とのバランスを取る必要があります。この計算を誤ると、製品の歩留まりが低下し、光熱費が不必要に高額になります。この記事では、施設管理者と生産エンジニアに、明確で証拠に基づいたフレームワークを提供します。特定の製造環境に適した正確な空気乾燥技術を評価し、候補リストに挙げ、選択する方法を学びます。重要な水分要件、技術の比較、重要な上流の濾過戦略について説明します。
微量の水分は直接大きな生産損失につながります。多くの製造施設は、数滴の水が時間の経過とともに敏感な電子部品を劣化させる仕組みを大幅に過小評価しています。結露が空気圧ネットワークに入ると、すぐに生産性が低下し、スクラップ率が上昇します。この問題は、単なる日常的なメンテナンスの煩わしさではなく、直接的なビジネス上の問題として捉える必要があります。
表面実装技術 (SMT) アプリケーションでは、精度が何よりも重要です。湿気は、最新のラインで使用される繊細なピックアンドプレイス空気圧ノズルに大損害を与えます。微細な水滴は吸引力の不安定を引き起こし、コストのかかる部品の配置ミスに直接つながります。さらに、水はコンプレッサー潤滑剤と容易に乳化して、空気圧バルブ内に粘着性の残留物を生成します。これにより、予期せぬライン停止が余儀なくされ、技術者が慌てて機械を清掃するため、メンテナンスの労働時間が増大します。
PCB の組み立てやはんだ付けは、未処理の空気によるさらに深刻な脅威に直面しています。ブローオフ空気に含まれる水蒸気は、ボードがオーブンに到達する前に深刻な汚染を引き起こします。ウェーブはんだ付け中、残留水分は高熱により急速に膨張します。この急速な膨張により、重大な基板剥離が発生します。繊細な電気経路に微細な亀裂を強制し、はんだ接合部に危険なボイドを生じさせます。これらの重大な欠陥は、多くの場合、最終的な電気テスト、あるいはさらに悪いことに、製品が消費者の手に渡って故障するまで隠されたままになります。
優れた乾燥システムは、これらの問題を包括的に解決します。湿気に関連するスクラップ率を完全に排除します。ただし、施設のベースライン エネルギー消費量を不必要に増大させることなく、この保護を達成する必要があります。最終的な成功基準には、絶対的な湿度制御とスマートで持続可能なエネルギー効率を組み合わせることが含まれます。
空気純度を評価するには、客観的で測定可能なベンチマークが必要です。メーカーの主観的な主張に依存すると、多くの場合、システム設計が不適切になり、信じられないほど高価な改修が行われることになります。業界の専門家は、代わりに厳格な ISO 8573-1 標準を使用します。この国際的な枠組みは水分レベルを特定のクラスに分類し、装置を実際のプロセス許容値に正確に適合させることができます。
一般的なエレクトロニクスのパッケージングとハイテク製造では、まったく異なる純度レベルが要求されます。施設インフラストラクチャを計画するときは、これらのゾーンを分離する必要があります。一般的な組み立て環境は通常、クラス 4 の湿気を許容します。この分類は +3°C (+38°F) に変換されます。 圧縮空気の露点。標準的な工具、空気圧クランプ、および基本的な包装機器は、この特定の範囲内で完全に適切に動作します。
逆に、クリーンルームや特殊な SMT ラインでは、非常に厳しい管理が必要です。これらの重要な生産ゾーンでは、クラス 2 またはクラス 1 の水分レベルが厳密に要求されます。 -40°C ～ -70°C (-40°F ～ -100°F) の範囲の超乾燥空気を継続的に必要とします。これらのレベルでは湿気が存在することはできず、微細なエレクトロニクス作業や繊細な材料の取り扱いにとって完全に安全な環境が保証されます。
これらの正確なパラメータを指定するときは、紙一重の境界線をたどる必要があります。要件を過剰に指定すると、継続的に大きなリスク要因が生じます。クラス 4 のみを必要とする施設にクラス 1 の空気を要求すると、ベースライン エネルギー コストが急激に増加します。実際には活用していない極度の乾燥のために、結局多額の費用を支払うことになります。ただし、仕様を過少に指定すると、実質的に製品に重大な障害が発生することが保証されます。最も敏感な空気圧機械を注意深く監査することで、資本を無駄にすることなく正確な純度目標を確実に達成できます。
冷却と吸着のどちらを選択するかによって、空気圧アーキテクチャ全体が決まります。各テクノロジーは、現代のエレクトロニクス製造において、明確で特殊な目的を果たします。

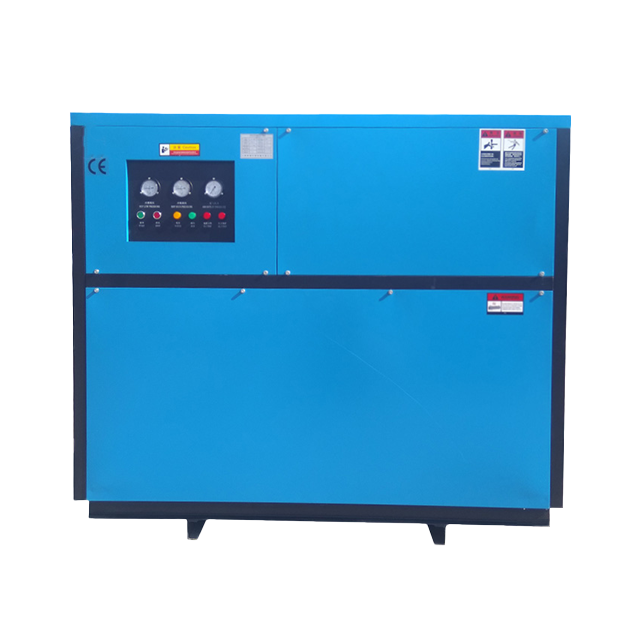

標準の冷却回路は、最初の主要カテゴリを駆動します。あ 冷凍式エアドライヤーは 通常、流入空気を約 +3°C (+38°F) まで冷却します。その後、凝縮水は時限式バルブまたはゼロロスバルブを通って自動的に排出されます。これらのユニットには、非循環型と循環型のバージョンがあります。サイクリングモデルは、空気需要が少ない期間に冷媒コンプレッサーをオフにすることで、大幅なエネルギーを節約します。
これらは依然として一般施設の空気に最適です。これらは、基本的な梱包ライン、頑丈な空気圧ツール、および非敏感な制御に最適です。ただし、これらには明確な避けられない制限があります。氷点下の周囲温度にさらされる配管内の結露を防ぐことはできません。さらに重要なことは、高度な SMT 製造ラインの厳しい氷点下水分要件を満たすことができないということです。
乾燥ユニットは、まったく異なる科学的アプローチを採用しています。活性アルミナやモレキュラーシーブなどの多孔質吸着媒体を利用して、気流から水蒸気を物理的に除去します。この非常に効率的な化学プロセスにより、通常は -40 °C、さらには -70 °C の元の露点が達成されます。
これらは、直接 PCB ブローオフ用途に究極的に最適です。クリーンルームと繊細な半導体製造プロセスでは、厳密な歩留まりを維持するためにこのテクノロジーのみに依存しています。
ただし、実装すると、大胆に認めなければならない特定の運用上の現実が生じます。ヒートレス乾燥剤モデルは非常に信頼性が高いですが、湿ったメディアベッドをパージするためだけに圧縮空気の総容量の最大 15% を消費します。加熱式またはブロワーパージモデルは、この高価な空気の無駄を大幅に削減します。ただし、大型の外部ヒーターまたは送風機が必要となるため、施設全体の電気負荷が大幅に増加します。
| テクノロジーのタイプ | 標準パフォーマンス | 最適なエレクトロニクス アプリケーション | 主な制限 |
|---|---|---|---|
| サイクリング冷蔵 | +3°C (+38°F) 目標 | 一般的な組み立て、梱包、基本的なツール | クリーンルームまたはSMTの湿気基準を満たさない |
| 非加熱乾燥剤 | -40℃～-70℃の目標 | PCB の直接ブローオフ、繊細な製造プロセス | パージのために総容量の最大 15% を消費します |
| 加熱パージ乾燥剤 | -40℃～-70℃の目標 | 効率性を必要とする大規模なハイテク工場 | より高い初期資本と電気負荷が必要 |
工業用乾燥機は単独では決して正常に動作しません。これは、施設全体にわたる包括的なシステムの相乗効果に大きく依存しています。最も先進的な乾燥塔であっても、適切な前濾過および後濾過装置がしっかりと設置されていないと、すぐに故障してしまいます。
コンプレッサーオイルのキャリーオーバーは、吸着床にとって大きな存続の脅威となります。液体油や重いエアロゾルが乾燥剤ビーズの小さな細孔を覆うと、それらは水蒸気を捕捉する物理的能力を失います。この不可逆的な損傷により、高価で時期尚早なメディアの交換が余儀なくされ、下流で直ちに湿気のスパイクが発生します。高効率の凝集フィルターを主乾燥機の上流に設置すると、この深刻な油の脅威が完全に排除されます。
濾過後の要件も同様に重要です。 エレクトロニクス圧縮空気 ネットワーク。乾燥剤ビーズは、タワーの切り替え段階で圧力が変動すると、自然に互いに擦り合います。この絶え間ない摩擦により、研磨性の高い細かい粉塵が発生します。チェックしないままにしておくと、この粉塵が下流に移動して敏感な電子機器に直接付着し、公差の厳しい空気圧シリンダーが破損します。これらの有害な汚染物質を捕捉するには、乾燥機の直後に 1 ミクロン以上の微粒子フィルターを設置する必要があります。この包括的な実装 クリーンエア処理 戦略は、機械と最終製品の歩留まりの両方を徹底的に保護します。
配管材料も設置時に細心の注意を払う必要があります。標準的な黒鉄または亜鉛メッキ鋼管は、残留水分や温かいコンプレッサー凝縮水にさらされると最終的に錆びます。この硬い錆スケールは必然的に剥がれ落ち、高速で移動し、微細な空気ノズルを永久にブロックします。滑らかなアルミニウムまたは船舶用ステンレス鋼の配管ネットワークを使用することを強くお勧めします。内部腐食を完全に防止し、摩擦による圧力降下を軽減し、最も重要な使用箇所への完全にクリーンな供給を保証します。
最適なシステムを選択するには、初期資本支出 (CapEx) と 5 年間のエネルギーおよび定期メンテナンスの運用コスト (OpEx) のバランスを慎重にとる必要があります。エンジニアリングの選択による真の財務上の影響を理解するには、常に初期購入価格の先を深く検討する必要があります。
評価段階では、システムの圧力降下を慎重に考慮してください。ネットワークに追加するすべてのフィルターとドライヤーにより、物理的な流れ抵抗が生じます。治療機器の圧力降下が 2 PSI ごとに、メインのエアコンプレッサーの負荷が大幅に高まります。この追加の抵抗により、コンプレッサーの総エネルギー消費量が約 1% 増加します。機器のサイズを適切に設定し、場合によっては意図的に少し大きめのフィルターハウジングを選択することで、機器の寿命全体にわたるこの目に見えないエネルギーの損失を最小限に抑えることができます。
私たちは、施設が初期投資を台無しにする重大な導入ミスを犯していることを定期的に目にします。非常に一般的なエラーには、夏のピーク時の周囲温度と入口温度の上昇を考慮していないことが含まれます。高熱は、乾燥機の核となる水分除去能力を大幅に低下させます。穏やかな冬にぴったりのサイズのシステムでも、7 月の熱波の間に完全に機能不全に陥り、突然ラインに液体の水が浸水する可能性があります。さらに、オペレーターは、主乾燥機の前に適切な自動水分排出装置を設置することを怠ることがよくあります。液体の水が乾燥機に流れ込むと、乾燥機の容量が瞬時にオーバーしてしまいます。
この実証済みの最終候補リストのロジックに従って、施設に適切なシステムを確保してください。
あらゆる電子施設向けに設計された、普遍的な「最適な」システムは存在しません。一般的な組立ラインでは、最新のサイクル式冷凍式乾燥機を安全かつ効率的に利用して、基本的な空気圧機能を維持できます。逆に、高密度 PCB、複雑な半導体、および要求の厳しい SMT 作業では、製品の歩留まりを厳格に保護するために、先進的な乾燥剤技術に自信を持って投資する必要があります。
効果的に作業を進め、投資を保護するには、次のアクションを実行してください。
これらのデータ主導の計画的な手順を実行することで、高コストの湿気による損傷から洗練された生産ラインを完全に保護する、堅牢でエネルギー効率の高いシステムを構築できます。
A: ほとんどの重要な電子機器アプリケーションでは、クラス 2 (-40°C) が強く要求されます。これには、繊細な PCB との直接の空気接触、クリーンルーム環境、高感度の SMT 空気圧が含まれます。ただし、一般的な工場の空気、基本的なパッケージング領域、および標準的な堅牢な組み立てツールには、通常、クラス 4 (+3°C) で十分です。
A: 冷凍ユニットは、必要な耐湿性が厳密に +3°C (38°F) 以上に維持され、現地の周囲温度が氷点下に下がらない場合にのみ正常に動作します。精密な電子部品やハイテク製造の場合、その水分除去能力は痕跡欠陥を防ぐにはまったく不十分であることが判明しています。
A: 効率の損失は通常、コンプレッサー オイルのキャリーオーバーが直接原因となります。潤滑剤のエアロゾルが多孔質の乾燥剤ビーズを覆い、その物理的吸着能力を完全に破壊します。この劣化は、メーカーが推奨する 3 ～ 5 年の運用ライフサイクル内で乾燥剤媒体を定期的に交換しなかった場合にも発生します。
A: 周囲温度が高いと、冷凍ユニットの内部冷却能力が大幅に低下します。また、乾燥塔に入る総水蒸気負荷も大幅に増加します。夏のピーク時の熱に効果的に対処するには、メイン コンプレッサーの CFM 出力に比べて、選択したユニットのサイズを積極的に大きくする必要があります。
