الرطوبة هي العدو بلا منازع لتجميع لوحات الدوائر المطبوعة (PCB) وتصنيع أشباه الموصلات. حتى التكثيف المجهري يسبب عيوبًا خطيرة في خطوط الإنتاج الحديثة. إنه يؤدي إلى حدوث شذوذات في معجون اللحام، وفشل المعدات الهوائية، والتآكل غير المرئي. أنت ببساطة لا تستطيع تجاهل هذه المخاطر في البيئات عالية المخاطر. تحديد ان مجفف الهواء المخصص لتصنيع الإلكترونيات مجرد إزالة قطرات الماء المرئية. يتجاوز يجب عليك الموازنة بين متطلبات ISO الصارمة لنقاء الهواء إلى جانب استهلاك طاقة المنشأة وحقائق الصيانة اليومية. يؤدي إجراء هذا الحساب بشكل خاطئ إلى إضعاف إنتاجية المنتج وتضخيم فواتير الخدمات دون داع. توفر هذه المقالة لمديري المرافق ومهندسي الإنتاج إطارًا واضحًا قائمًا على الأدلة. سوف تتعلم كيفية تقييم تقنية تجفيف الهواء الدقيقة ووضع قائمة مختصرة واختيارها لبيئة التصنيع الخاصة بك. سنغطي متطلبات الرطوبة الحرجة، ومقارنات التكنولوجيا، واستراتيجيات الترشيح الأولية الحاسمة.
يترجم تتبع الرطوبة مباشرة إلى خسائر فادحة في الإنتاج. تقلل العديد من منشآت التصنيع بشكل كبير من تقدير كيفية تحلل بضع قطرات من الماء للمكونات الإلكترونية الحساسة بمرور الوقت. عندما يدخل التكثيف إلى شبكتك الهوائية، فإنه يهاجم الإنتاجية على الفور ويضخم معدلات الخردة. يجب عليك تأطير هذه المشكلة كمشكلة عمل مباشرة وليس مجرد إزعاج للصيانة الروتينية.
في تطبيقات Surface Mount Technology (SMT)، الدقة هي كل شيء على الإطلاق. تتسبب الرطوبة في إحداث خلل في الفوهات الهوائية الدقيقة المستخدمة في الخطوط الحديثة. تتسبب قطرات الماء المجهرية في حدوث عملية شفط غير متناسقة، مما يؤدي مباشرةً إلى وضع المكونات في مكان غير مناسب ومكلف. علاوة على ذلك، يستحلب الماء بسهولة باستخدام مواد تشحيم الضاغط لتكوين بقايا لزجة داخل الصمامات الهوائية. يؤدي ذلك إلى توقف الخطوط بشكل غير متوقع وزيادة ساعات عمل الصيانة بينما يتدافع الفنيون لتنظيف الآلات.
يواجه تجميع ثنائي الفينيل متعدد الكلور واللحام تهديدات أسوأ من الهواء غير المعالج. يؤدي بخار الماء الموجود في الهواء المنفوخ إلى حدوث تلوث شديد قبل أن تصل الألواح إلى الفرن. أثناء اللحام الموجي، تتوسع الرطوبة المتبقية بسرعة تحت الحرارة العالية. يؤدي هذا التوسع السريع إلى فصل حرج للوحة. إنه يفرض تشققات دقيقة عبر المسارات الكهربائية الحساسة ويخلق فراغًا خطيرًا في مفاصل اللحام. غالبًا ما تظل هذه العيوب الخطيرة مخفية حتى الاختبار الكهربائي النهائي، أو ما هو أسوأ من ذلك، حتى يفشل المنتج في أيدي المستهلك.
نظام التجفيف الناجح يحل هذه المشكلات بشكل شامل. إنه يزيل معدلات الخردة المرتبطة بالرطوبة تمامًا. ومع ذلك، يجب أن تحقق هذه الحماية دون تضخيم استهلاك الطاقة الأساسي في منشأتك بشكل غير ضروري. تتضمن معايير النجاح النهائية الجمع بين التحكم المطلق في الرطوبة وكفاءة الطاقة الذكية والمستدامة.
أنت بحاجة إلى معيار موضوعي وقابل للقياس لتقييم نقاء الهواء. غالبًا ما يؤدي الاعتماد على ادعاءات الشركة المصنعة الذاتية إلى عدم كفاية تصميم النظام وإجراء تعديلات تحديثية مكلفة بشكل لا يصدق. يستخدم متخصصو الصناعة معيار ISO 8573-1 الصارم بدلاً من ذلك. يصنف هذا الإطار الدولي مستويات الرطوبة إلى فئات محددة، مما يسمح لك بمطابقة المعدات بدقة مع التفاوتات الفعلية للعملية لديك.
تتطلب عبوات الإلكترونيات العامة والتصنيع عالي التقنية مستويات نقاء مختلفة تمامًا. يجب عليك فصل هذه المناطق عند تخطيط البنية التحتية لمنشأتك. تتحمل بيئات التجميع العامة عادةً رطوبة الفئة 4. يُترجم هذا التصنيف إلى +3 درجة مئوية (+38 درجة فهرنهايت) نقطة ندى الهواء المضغوط . تعمل الأدوات القياسية والمشابك الهوائية ومعدات التغليف الأساسية بشكل جيد ضمن هذا النطاق المحدد.
على العكس من ذلك، تتطلب غرف الأبحاث وخطوط SMT المتخصصة تحكمًا صارمًا بشكل لا يصدق. تتطلب مناطق الإنتاج الحرجة هذه بشكل صارم مستويات الرطوبة من الفئة 2 أو الفئة 1. إنهم بحاجة إلى هواء جاف للغاية مستمر يتراوح من -40 درجة مئوية إلى -70 درجة مئوية (-40 درجة فهرنهايت إلى -100 درجة فهرنهايت). ببساطة لا يمكن للرطوبة أن تتواجد عند هذه المستويات، مما يضمن بيئة آمنة تمامًا لعمل الإلكترونيات المجهرية والتعامل مع المواد الحساسة.
يجب عليك التنقل عبر خط رفيع عند تحديد هذه المعلمات الدقيقة. إن الإفراط في تحديد متطلباتك يخلق عامل خطر هائل ومستمر. يؤدي الطلب على هواء الفئة 1 للمنشأة التي تحتاج إلى الفئة 4 فقط إلى زيادة هائلة في تكاليف الطاقة الأساسية. ينتهي بك الأمر إلى دفع مبالغ باهظة مقابل الجفاف الشديد الذي لا تستخدمه فعليًا. ومع ذلك، فإن عدم التحديد يضمن عمليا فشلا كارثيا للمنتج. إن التدقيق الدقيق في الآلة الهوائية الأكثر حساسية لديك يضمن لك تحقيق هدف النقاء الصحيح دون إهدار رأس المال.
الاختيار بين التبريد والامتزاز هو ما يملي عليك البنية الهوائية بالكامل. تخدم كل تقنية غرضًا متخصصًا ومتميزًا في تصنيع الإلكترونيات الحديثة.

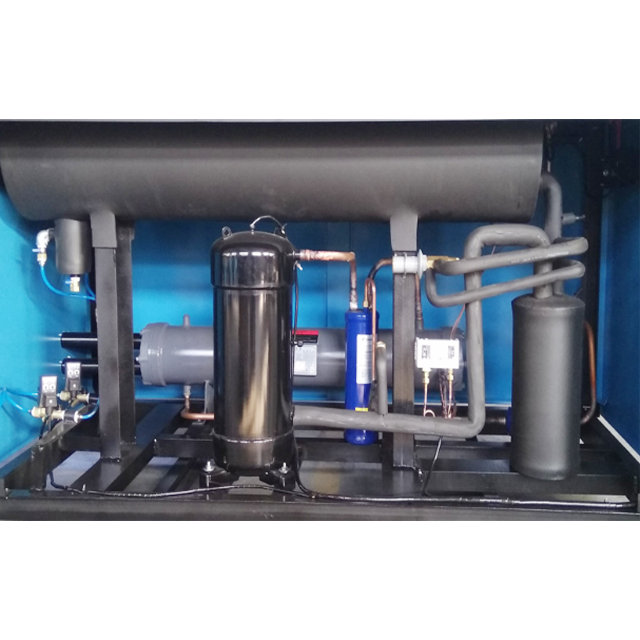

دوائر التبريد القياسية تقود الفئة الرئيسية الأولى. أ يقوم مجفف الهواء المبرد عادة بتبريد الهواء الداخل إلى +3 درجة مئوية (+38 درجة فهرنهايت) تقريبًا. يتم بعد ذلك تصريف الماء المكثف تلقائيًا من خلال صمامات موقوتة أو عديمة الخسارة. تأتي هذه الوحدات في أشكال مختلفة غير ركوب الدراجات وركوب الدراجات. توفر نماذج ركوب الدراجات قدرًا كبيرًا من الطاقة عن طريق إيقاف تشغيل ضاغط التبريد أثناء فترات انخفاض الطلب على الهواء.
تظل هي الأنسب لهواء المنشأة العامة. ستجدها مثالية لخطوط التعبئة الأساسية، والأدوات الهوائية القوية، وأدوات التحكم غير الحساسة. ومع ذلك، فإنها تحمل قيودًا مميزة لا مفر منها. ولا يمكنها منع التكثيف في الأنابيب المعرضة لدرجات الحرارة المحيطة المتجمدة. والأهم من ذلك، أنها ببساطة لا تستطيع تلبية متطلبات الرطوبة الصارمة تحت الصفر لخطوط تصنيع SMT المتقدمة.
تتخذ وحدات المجففة نهجًا علميًا مختلفًا تمامًا. إنها تستخدم وسائط امتصاص مسامية، مثل الألومينا المنشطة أو المناخل الجزيئية، لتجريد بخار الماء من تيار الهواء. تحقق هذه العملية الكيميائية عالية الكفاءة بشكل روتيني نقطة ندى نقية تبلغ -40 درجة مئوية أو حتى -70 درجة مئوية.
إنها تمثل الحل الأمثل لتطبيقات نفخ ثنائي الفينيل متعدد الكلور المباشرة. تعتمد غرف الأبحاث وعمليات تصنيع أشباه الموصلات الدقيقة بشكل حصري على هذه التكنولوجيا للحفاظ على معدلات إنتاجية صارمة.
ومع ذلك، فإن التنفيذ يجلب حقائق تشغيلية محددة يجب عليك الاعتراف بها بجرأة. تتميز نماذج المجففات غير الحرارية بالموثوقية بشكل لا يصدق ولكنها تستهلك ما يصل إلى 15% من إجمالي سعة الهواء المضغوط لديك فقط لتطهير أسِرَّة الوسائط الرطبة. تعمل النماذج المُسخنة أو المنفاخة على تقليل هدر الهواء باهظ الثمن بشكل كبير. ومع ذلك، فهي تتطلب سخانات أو منافيخ خارجية كبيرة، مما يزيد بشكل كبير من الحمل الكهربائي الإجمالي للمنشأة.
| نوع التكنولوجيا | الأداء القياسي أفضل | لتطبيق الإلكترونيات | القيود الأساسية |
|---|---|---|---|
| ركوب الدراجات المبردة | +3 درجة مئوية (+38 درجة فهرنهايت) الهدف | التجميع العام والتعبئة والأدوات الأساسية | لا يمكن تلبية معايير الرطوبة في غرف الأبحاث أو SMT |
| مجفف بدون حرارة | -40 درجة مئوية إلى -70 درجة مئوية الهدف | تفجير ثنائي الفينيل متعدد الكلور مباشرة، وعمليات تصنيع دقيقة | يستهلك حوالي 15% من إجمالي سعة التطهير |
| المجففة تطهير ساخنة | -40 درجة مئوية إلى -70 درجة مئوية الهدف | مصنع كبير الحجم ذو تقنية عالية يتطلب الكفاءة | يتطلب رأس مال أولي أعلى وحمل كهربائي |
لا يعمل المجفف الصناعي بنجاح بمفرده. ويعتمد بشكل كبير على التآزر الشامل للنظام على مستوى المنشأة. حتى برج التجفيف الأكثر تقدمًا يفشل بسرعة بدون تركيب معدات الترشيح المسبق ومعدات ما بعد الترشيح المناسبة بشكل آمن بجانبه.
يشكل ترحيل زيت الضاغط تهديدًا وجوديًا هائلاً للأسرّة الممتصة. إذا غطى الزيت السائل أو الهباء الجوي الثقيل المسام الصغيرة للحبيبات المجففة، فإنها تفقد قدرتها الجسدية على التقاط بخار الماء. يؤدي هذا الضرر الذي لا يمكن إصلاحه إلى استبدال الوسائط باهظ الثمن وسابق لأوانه ويسبب ارتفاعًا فوريًا في الرطوبة في اتجاه مجرى النهر. يؤدي تركيب مرشحات دمج عالية الكفاءة في الجزء العلوي من المجفف الأساسي إلى القضاء على هذا التهديد الخطير للنفط تمامًا.
متطلبات ما بعد الترشيح لها نفس القدر من الأهمية بالنسبة لك شبكة الهواء المضغوط الإلكترونية . تطحن الخرزات المجففة بشكل طبيعي ضد بعضها البعض حيث يتقلب الضغط أثناء مراحل تبديل البرج. يخلق هذا الاحتكاك المستمر غبارًا ناعمًا شديد الكشط. إذا تُرك هذا الغبار دون رادع، فإنه ينتقل مباشرة إلى أجهزتك الإلكترونية الحساسة ويدمر الأسطوانات الهوائية شديدة التحمل. يجب عليك تركيب مرشحات جسيمات بحجم 1 ميكرون أو أكثر إحكامًا مباشرة بعد المجفف لالتقاط هذه الملوثات المدمرة. تنفيذ هذا شامل تعمل استراتيجية معالجة الهواء النظيف على حماية أجهزتك وإنتاجية منتجك النهائي بشكل كامل.
تتطلب مواد الأنابيب أيضًا دراسة متأنية للغاية أثناء التثبيت. تصدأ الأنابيب المصنوعة من الحديد الأسود القياسي أو الفولاذ المجلفن في النهاية عند تعرضها لأي رطوبة متبقية أو مكثفات الضاغط الدافئة. تتقشر قشور الصدأ الصلبة هذه حتماً، وتنتقل بسرعة عالية، وتسد الفوهات الهوائية المجهرية بشكل دائم. نحن نوصي بشدة باستخدام شبكات الأنابيب الملساء المصنوعة من الألومنيوم أو الفولاذ المقاوم للصدأ من الدرجة البحرية. فهي تمنع التآكل الداخلي تمامًا، وتقلل من انخفاض الضغط الناتج عن الاحتكاك، وتضمن توصيلًا نظيفًا تمامًا إلى نقاط الاستخدام الأكثر أهمية لديك.
يتطلب اختيار نظامك الأمثل تحقيق التوازن الدقيق بين النفقات الرأسمالية الأولية (CapEx) وتكاليف تشغيل الطاقة والصيانة الروتينية لمدة خمس سنوات (OpEx). يجب عليك دائمًا أن تنظر بعمق إلى ما هو أبعد من سعر الشراء الأولي لفهم التأثير المالي الحقيقي لاختيارك الهندسي.
ضع في اعتبارك انخفاض ضغط النظام بعناية أثناء مرحلة التقييم. كل مرشح ومجفف تضيفه إلى الشبكة يخلق مقاومة مادية للتدفق. كل 2 رطل لكل بوصة مربعة من انخفاض الضغط من خلال معدات المعالجة الخاصة بك يجبر ضاغط الهواء الرئيسي على العمل بجهد أكبر بكثير. تعمل هذه المقاومة الإضافية على زيادة إجمالي استهلاك طاقة الضاغط بنسبة 1% تقريبًا. إن تحديد حجم معداتك بشكل صحيح، وفي بعض الأحيان اختيار غلاف مرشح أكبر قليلاً عن عمد، يقلل من استهلاك الطاقة غير المرئي هذا على مدار عمر الجهاز بالكامل.
نحن نرى بانتظام أن المنشآت ترتكب أخطاء فادحة في التبني مما يؤدي إلى تدمير استثماراتها الأولية. هناك خطأ شائع بشكل ملحوظ يتضمن الفشل في حساب ذروة درجات الحرارة المحيطة في الصيف ودرجات الحرارة المرتفعة عند الدخول. تؤدي الحرارة المرتفعة إلى تدهور قدرة أي مجفف على إزالة الرطوبة بشكل كبير. قد يفشل النظام الذي يتناسب تمامًا مع فصل الشتاء المعتدل تمامًا خلال موجة الحر في شهر يوليو، مما يؤدي فجأة إلى إغراق خطوطك بالمياه السائلة. بالإضافة إلى ذلك، كثيرًا ما يهمل المشغلون تركيب مصارف رطوبة أوتوماتيكية كافية قبل المجفف الأساسي. يؤدي تدفق الماء السائل إلى المجفف إلى إرهاق قدرته على الفور.
اتبع منطق القائمة المختصرة هذا لتأمين النظام المناسب لمنشأتك:
لا يوجد نظام 'أفضل' عالمي مصمم لكل منشأة إلكترونية على حدة. يمكن أن تعتمد خطوط التجميع العامة بشكل آمن وفعال على المجففات المبردة الحديثة بالدراجة للحفاظ على وظائف الهواء الأساسية. على العكس من ذلك، يجب أن تستثمر مركبات ثنائي الفينيل متعدد الكلور عالية الكثافة وأشباه الموصلات المعقدة وعمليات SMT المتطلبة بثقة في تكنولوجيا التجفيف المتقدمة لحماية إنتاج منتجاتها بشكل صارم.
للمضي قدمًا بشكل فعال وحماية استثمارك، قم باتخاذ الإجراءات التالية:
إن اتخاذ هذه الخطوات المدروسة والمعتمدة على البيانات يضمن لك بناء نظام قوي وعالي الكفاءة في استخدام الطاقة يحمي خط الإنتاج المتطور الخاص بك بشكل كامل من أضرار الرطوبة الباهظة الثمن.
ج: تتطلب معظم تطبيقات الإلكترونيات الهامة بشدة الفئة 2 (-40 درجة مئوية). يتضمن ذلك الاتصال الجوي المباشر مع مركبات ثنائي الفينيل متعدد الكلور الحساسة وبيئات غرف الأبحاث وأنظمة الهواء المضغوط SMT الحساسة للغاية. ومع ذلك، فإن الفئة 4 (+3 درجة مئوية) عادة ما تكون كافية لهواء النبات العام، ومناطق التعبئة الأساسية، وأدوات التجميع القوية القياسية.
ج: تعمل الوحدة المبردة بنجاح فقط إذا ظل مستوى تحمل الرطوبة المطلوب لديك أعلى من +3 درجات مئوية (38 درجة فهرنهايت) ولم تنخفض درجات الحرارة المحيطة المحلية أبدًا إلى ما دون درجة التجمد. بالنسبة للمكونات الإلكترونية الدقيقة والتصنيع عالي التقنية، فإن قدرتها على إزالة الرطوبة غير كافية تمامًا لمنع العيوب النزرة.
ج: عادةً ما ينبع فقدان الكفاءة بشكل مباشر من ترحيل زيت الضاغط. تقوم رذاذات التشحيم بتغليف حبيبات المجففة المسامية، مما يؤدي إلى تدمير قدرتها على الامتصاص الفيزيائي تمامًا. يحدث هذا التدهور أيضًا إذا فشلت في استبدال الوسائط المجففة بشكل روتيني خلال دورة الحياة التشغيلية التي توصي بها الشركة المصنعة والتي تتراوح من ثلاث إلى خمس سنوات.
ج: إن درجات الحرارة المحيطة المرتفعة تقلل بشدة من قدرة التبريد الداخلي لوحدات التبريد. كما أنها تزيد بشكل كبير من إجمالي حمل بخار الماء الذي يدخل إلى الأبراج المجففة. يجب عليك في كثير من الأحيان زيادة حجم الوحدة التي اخترتها بشكل استباقي بالنسبة لمخرج CFM للضاغط الرئيسي للتعامل مع ذروة حرارة الصيف بفعالية.
