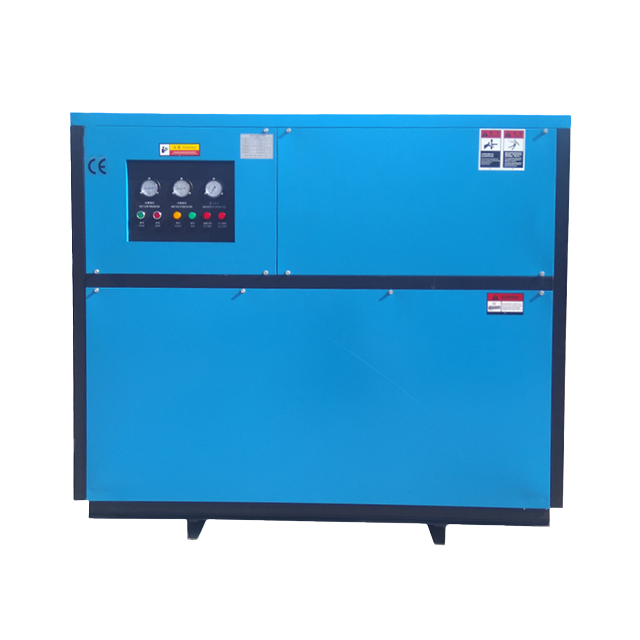

يقوم مجفف الهواء المبرد بالماء بإزالة بخار الماء من الهواء المضغوط من خلال دورة تبريد مغلقة. تمر المياه الصناعية المتداولة عبر المكثف وتمتص الحرارة من مادة التبريد، لذلك تتأثر حلقة التبريد بدرجة الحرارة المحيطة بشكل أقل من وحدة التبريد بالهواء. يتم اختيار هذا التصميم عندما يتوفر مصدر مياه موثوق به، أو عندما تكون درجة حرارة الهواء الداخل مرتفعة، أو تتطلب العملية النهائية نقطة ندى ضغط ثابتة خلال التشغيل الصيفي وفي ورش العمل الساخنة. يتم تركيب المجفف أسفل الضاغط، وهو يحمي خطوط الأنابيب والأدوات الهوائية ومعدات الإنتاج من التكثيف والتآكل الداخلي والخطوط المسدودة.

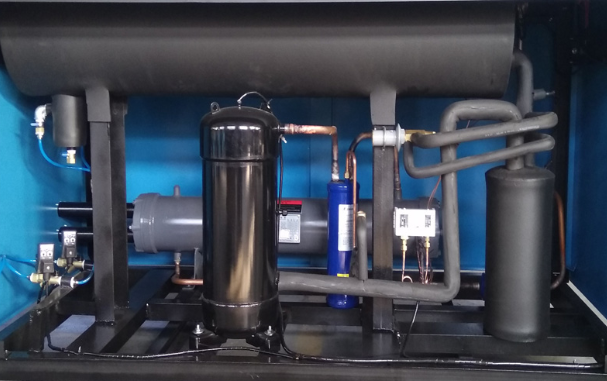

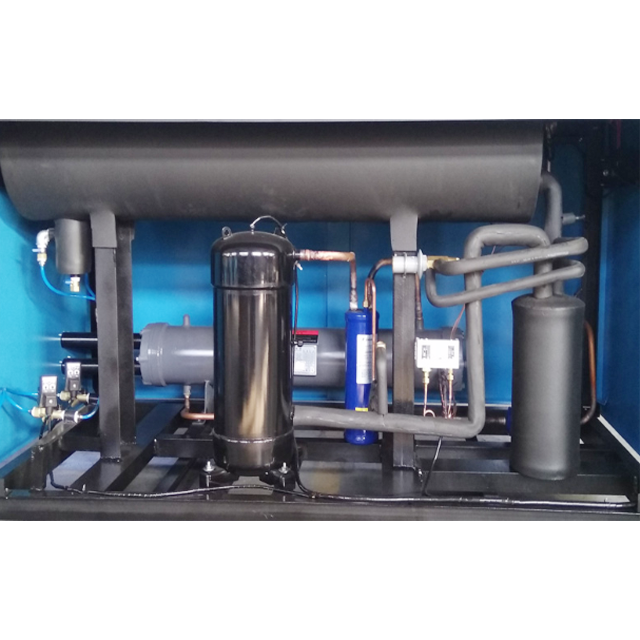

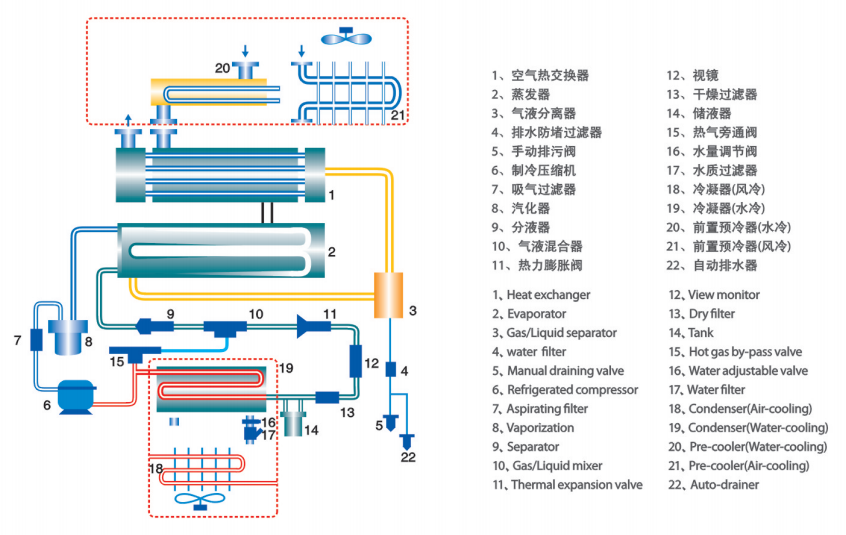

تقوم دائرة تبريد محكمة الغلق بتدوير مادة التبريد بين ضاغط التبريد، والمكثف المبرد بالماء، والمبخر، وصمام التمدد الحراري. تعميم مياه التبريد يزيل الحرارة في المكثف. ثم يصل المبرد المبرد إلى المبخر، حيث يتم تبادل الحرارة مع الهواء المضغوط الوارد. يحافظ صمام تمرير الغاز الساخن وصمام الماء القابل للتعديل على ظروف التبريد مع تغير حمل الهواء.

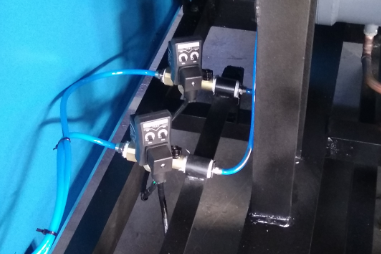

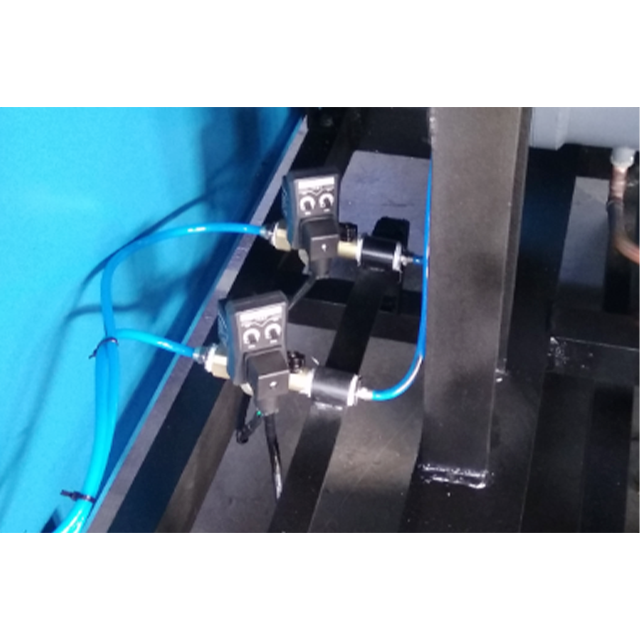

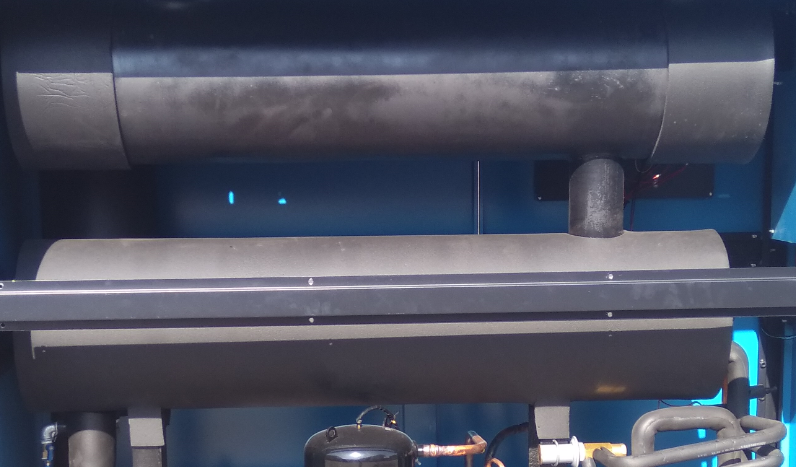

يدخل الهواء المضغوط الدافئ الرطب أولاً إلى المبرد الأولي، حيث يتبادل الحرارة مع الهواء البارد المجفف ويخرج المبخر ويفقد جزءًا من رطوبته. ثم يمر عبر المبخر، حيث يقوم نظام التبريد بتبريد الهواء باتجاه نقطة الندى التصميمية. ويتكثف بخار الماء في قطرات سائلة، والتي يزيلها فاصل الغاز والسائل المفلتر؛ يقوم جهاز التجفيف التلقائي الموقوت الإلكتروني بتفريغ المكثفات. يعود الهواء البارد والجاف إلى المبرد الأولي، ويعاد تسخينه ضد الهواء الرطب الوارد، ويتم توصيله إلى الشبكة. تحافظ عملية إعادة التسخين على خروج الهواء فوق نقطة الندى في خط الأنابيب وتمنع التعرق على الأنابيب في اتجاه مجرى النهر.
