La fabrication moderne repose largement sur la technologie de découpe laser fibre. Aujourd’hui, l’air comprimé remplace de plus en plus l’azote et l’oxygène traditionnels comme principaux gaz d’assistance. Les installations effectuent ce changement car l’air offre des vitesses de coupe incroyables et des bords plus nets sur divers métaux. Cependant, sélectionner le bon équipement reste un défi de taille.
Un dimensionnement incorrect de votre compresseur crée de graves problèmes de fonctionnement. Un sous-dimensionnement entraîne des chutes de pression soudaines. Ces fluctuations détruisent des pièces coûteuses et provoquent une forte accumulation de scories. À l’inverse, le surdimensionnement de l’unité gaspille d’énormes quantités d’énergie et draine les ressources de l’installation. Vous avez besoin d’un alignement exact entre votre laser et votre alimentation en air.
Ce guide fournit un cadre d’évaluation technique complet. Nous vous aiderons à adapter les spécifications de votre compresseur directement à vos besoins en matière de découpe laser. Vous apprendrez à évaluer les débits, les besoins en pression continue et les normes critiques de pureté de l'air pour optimiser votre ligne de production.
Les compresseurs d’air constituent le poumon de votre opération de découpe laser. Le gaz d’assistance représente une part massive des demandes opérationnelles quotidiennes. L'air comprimé joue un rôle essentiel dans le processus de découpe. Il agit comme une force physique qui élimine le métal en fusion de la saignée. Sans un robuste Lors de l'alimentation en air du gaz de coupe , le faisceau laser fait simplement fondre le métal. Le jet d'air doit éjecter avec force ces scories avant qu'elles ne durcissent.
De nombreux opérateurs confondent pression et débit. Les découpeuses laser nécessitent une pression élevée pour souffler le métal en fusion dense. Les systèmes typiques exigent 15 à 16 bars (220 à 230 PSI). Cependant, le débit continu dicte la taille du moteur du compresseur. Le débit est mesuré en pieds cubes par minute (CFM) ou en litres par minute (L/min). Un compresseur peut facilement atteindre 16 bars mais ne pas parvenir à maintenir le volume requis pour une longue coupe.
Cette inadéquation crée de graves risques de mise en œuvre. Les chutes de pression constituent le plus grand danger lors de coupures continues. Une chute soudaine d’une ou deux barres seulement modifie complètement la dynamique de coupe. Vous verrez une importante accumulation de scories au bas de la tôle. Dans les matériaux plus épais, les chutes de pression provoquent une défaillance structurelle complète de la coupe. La tête laser pourrait même subir des dommages par retour de flamme.
Erreur courante : se fier uniquement aux lectures de pression statique. Mesurez toujours la pression dynamique pendant que le laser coupe activement. La pression statique peut afficher 16 bars, mais la pression dynamique peut chuter si le débit est insuffisant.
Les industriels privilégient fortement les profils d’équipements spécifiques pour une production standardisée. Le Le compresseur d'air de découpe laser de 22 kW constitue la capacité de base définitive pour les ateliers modernes. Une unité standard de 22 kW délivre généralement environ 2,0 à 2,5 mètres cubes par minute à une pression continue de 16 bars.
Ce profil de sortie correspond parfaitement aux équipements laser à fibre de milieu de gamme. Un système de 22 kW prend confortablement en charge les découpeuses laser à fibre de 3 kW à 6 kW. Il gère les configurations à une ou deux têtes coupant de l'acier au carbone et de l'acier inoxydable d'épaisseur moyenne. Le débit fournit suffisamment de volume pour éliminer les scories épaisses tout en maintenant le seuil de pression crucial de 16 bars.
Considérez les avantages de faire correspondre ce niveau d’équipement :
Vous devez également donner la priorité au cycle de service continu. La découpe laser à l'échelle de la production nécessite des opérations à cycle de service de 100 %. Les compresseurs à piston échouent lamentablement dans cet environnement. Ils ne peuvent pas supporter des charges continues sans surchauffer gravement. La technologie des vis rotatives est obligatoire à ce niveau. Les compresseurs à vis fonctionnent en continu, génèrent moins de friction et maintiennent des températures stables pendant les opérations sur plusieurs équipes.
Choisir le bon équipement nécessite une approche systématique. Vous ne pouvez pas deviner le requis puissance du compresseur de découpe laser . Commencez par évaluer le manuel spécifique fourni par votre OEM de découpeuse laser. Vous devez identifier deux mesures critiques : la pression dynamique minimale (en bar ou PSI) et le volume de consommation maximale (en L/min).
Le facteur de buse modifie considérablement votre demande en air. Les opérateurs négligent souvent cette variable lors dimensionnement du compresseur . Une buse de 2,0 mm utilise exponentiellement moins d’air qu’une buse de 3,0 mm fonctionnant exactement à la même pression. À mesure que vous augmentez l’orifice de la buse pour couper des matériaux plus épais, la demande volumétrique augmente de manière agressive. Vous devez dimensionner le compresseur pour la plus grande buse que vous prévoyez d'utiliser.
Les ingénieurs recommandent fortement d’appliquer la règle du tampon de sécurité de 20 %. Standardisez votre logique de dimensionnement pour éviter de futurs goulots d’étranglement. Si votre laser nécessite 2,0 m³/min d’air, votre compresseur doit produire au moins 2,4 m³/min. Ce tampon prend en compte plusieurs variables du monde réel :
Vous trouverez ci-dessous une matrice de décision standardisée pour guider votre processus d’évaluation.
Tableau : Matrice de dimensionnement standard du compresseur pour les lasers à fibre
| Plage de puissance du compresseur | Puissance laser cible | Profil d'application typique | Débit d'air attendu (à 16 bars) |
|---|---|---|---|
| 11 kW – 15 kW | 1 kW – 2 kW | Découpe intermittente, tôlerie très fine, prototypage. | 1,0 - 1,5 m⊃3 ;/min |
| 22 kW – 30 kW | 3 kW – 6 kW | Fabrication de production, acier carbone/inox moyen. | 2,0 - 3,5 m⊃3 ;/min |
| 37 kW+ | 10kW+ ou Multi-machine | Opérations industrielles lourdes, découpe de tôles épaisses, configurations multi-têtes. | 4,0+ m⊃3 ;/min |
Les ingénieurs résolvent souvent l’équation de la puissance mais échouent sur la qualité de l’air. La pureté de l’air constitue une menace cachée pour les têtes laser. Même une puissance moteur parfaitement dimensionnée fera échouer votre fonctionnement si l’air contient de l’humidité ou de l’huile vaporisée. De l'air contaminé est pulvérisé directement sur la lentille de focalisation et les fenêtres de protection à l'intérieur de la tête laser.
Lorsque de l’huile ou de l’eau entre en contact avec une lentille laser, cela crée un effet de lentille thermique. La contamination absorbe l'immense chaleur du laser. Cela fissure rapidement ou brise complètement le verre optique coûteux. Le remplacement d'une lentille de tête de coupe endommagée arrête la production et entraîne d'énormes retards de réparation.
Vous devez mettre en œuvre des normes de filtration rigoureuses aux côtés du compresseur. L'industrie suit strictement la norme ISO 8573-1 classe 1.2.1 pour les gaz d'assistance à la découpe laser. Cette norme impose pratiquement zéro huile et un air complètement sec. Le respect de cette norme nécessite des équipements auxiliaires dédiés :
Le dimensionnement des réservoirs joue également un rôle crucial dans la stabilité du système. Un réservoir tampon haute pression stabilise les pics de pression agressifs lors des opérations de perçage. Nous recommandons d'installer un réservoir récepteur haute pression d'au moins 1 000 L. Le réservoir agit comme une batterie, stockant de l’air prêt à l’emploi. Il empêche le moteur du compresseur de sursauter à chaque fois que le laser déclenche une brève explosion d'air.
Bonne pratique : installez le réservoir tampon directement avant la découpeuse laser, plutôt que juste à côté du compresseur. Ce placement absorbe les chutes de pression dues aux longues conduites.
L'évaluation des performances de fonctionnement à long terme est tout aussi essentielle que le respect des spécifications techniques initiales. La demande en air pour la découpe laser fluctue énormément au cours d’un quart de travail typique. Le système aspire d’énormes volumes d’air lors d’un perçage, suivis d’un débit constant lors d’une longue coupe. Il tombe ensuite à zéro pendant que la tête de coupe se déplace vers le point de départ suivant.

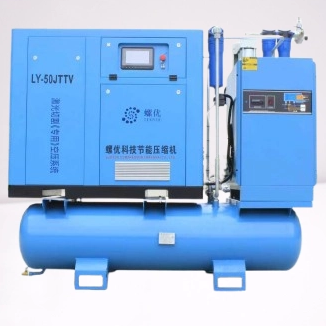

En raison de ces fluctuations, nous recommandons fortement d'évaluer un variateur de vitesse (VSD). Compresseur à vis de 22 kW . Les unités traditionnelles à vitesse fixe fonctionnent à plein régime quelle que soit la demande réelle. Ils chassent l’excès d’air, gaspillant ainsi d’immenses quantités d’énergie. La technologie VSD augmente ou diminue la vitesse du moteur pour répondre exactement à la demande en temps réel. Cela élimine le gaspillage d'énergie au ralenti et réduit l'usure mécanique de l'extrémité pneumatique de la vis rotative.
Vous devez également définir des hypothèses de maintenance réalistes. Le maintien d'une sortie continue de 16 bars exerce une contrainte élevée sur les composants internes. Vous devez régulièrement remplacer des consommables spécifiques pour maintenir une efficacité volumétrique maximale. Les séparateurs d’huile nécessitent une attention particulière. Un séparateur défaillant permet à la vapeur d’huile de contourner les filtres et d’atteindre le laser. Remplacez régulièrement les filtres à air et entretenez les composants du sécheur pour préserver les normes ISO 8573-1.
Appliquez une logique de présélection stricte lorsque vous contactez les fabricants. N'achetez jamais une machine basée uniquement sur un autocollant « 22 kW ». La puissance du moteur à elle seule ne garantit pas la circulation de l’air. Différentes marques présentent des efficacités volumétriques très différentes. Incitez vos fournisseurs à fournir des courbes de performances réelles. Ces graphiques montrent le débit exact (m³/min) délivré à la limite de pression requise de 16 bars.
Assurez-vous que le fabricant teste l’équipement à des températures ambiantes réelles. Un compresseur évalué à 20 °C ambiant peut perdre 15 % de sa capacité de débit dans un atelier d'été étouffant à 40 °C. Insistez sur la transparence concernant ces courbes de performances avant de finaliser votre sélection d’équipement.
La sélection de l’équipement optimal est un exercice d’équilibre délicat. Vous devez aligner les exigences de flux continu du laser avec les exigences rigoureuses des heures de production de votre installation. Gardez ces étapes concrètes à l’esprit :
R : Généralement, non. Les compresseurs d'atelier standard atteignent un maximum de 8 à 10 bars (115 à 145 PSI). La découpe au laser nécessite un système haute pression dédié (généralement 16 bars / 232 PSI) pour éliminer efficacement le matériau fondu de la saignée.
R : Vous subirez des chutes de pression soudaines pendant un fonctionnement continu. Cela entraîne des coupes incomplètes, une forte accumulation de scories sur la face inférieure du matériau et des dommages potentiels par retour de souffle sur la tête de coupe coûteuse.
R : Oui. Un moteur industriel de 22 kW nécessite une alimentation triphasée robuste. Les acheteurs doivent vérifier l'infrastructure électrique de leur installation, y compris le dimensionnement adéquat des disjoncteurs et le câblage robuste, avant de tenter l'installation.
