Wie viel kW sollten Sie für einen Laserschneidkompressor wählen?

Die moderne Fertigung ist stark auf die Faserlaserschneidtechnologie angewiesen. Heutzutage ersetzt Druckluft zunehmend den herkömmlichen Stickstoff und Sauerstoff als primäres Hilfsgas. Anlagen vollziehen diesen Wandel, weil Luft bei verschiedenen Metallen unglaubliche Schnittgeschwindigkeiten und sauberere Kanten bietet. Die Auswahl der richtigen Ausrüstung bleibt jedoch eine große Herausforderung.

Eine falsche Dimensionierung Ihres Kompressors führt zu schwerwiegenden Betriebsproblemen. Eine Unterdimensionierung führt zu plötzlichen Druckabfällen. Diese Schwankungen ruinieren teure Werkstücke und führen zu starker Krätzebildung. Umgekehrt verschwendet eine Überdimensionierung der Einheit enorme Mengen an Energie und belastet die Ressourcen der Anlage. Sie benötigen eine genaue Ausrichtung zwischen Ihrem Laser und Ihrer Luftversorgung.

Dieser Leitfaden bietet einen umfassenden technischen Bewertungsrahmen. Wir helfen Ihnen dabei, Ihre Kompressorspezifikationen direkt an Ihre Anforderungen an den Laserschneider anzupassen. Sie erfahren, wie Sie Durchflussraten, kontinuierliche Druckanforderungen und kritische Luftreinheitsstandards bewerten, um Ihre Produktionslinie zu optimieren.

Wichtige Erkenntnisse

• Die richtige Dimensionierung des Kompressors erfordert die Anpassung an den Düsendurchmesser und die kontinuierlichen Druckanforderungen des Laserschneiders, nicht nur an die Wattleistung des Lasers.
• Ein 22-kW-Laserschneidluftkompressor ist die funktionelle Basis für Mehrschichtanlagen, in denen 3-kW- bis 6-kW-Faserlaser betrieben werden, die einen Dauerdruck von 16 bar (232 PSI) erfordern.
• Leistung (kW) löst nur die Hälfte der Gleichung; Die Luftreinheit nach ISO 8573-1 Klasse 1.2.1 (ölfrei, trockene Luft) ist nicht verhandelbar, um eine Kontamination der Schneidkopflinsen zu verhindern.
• Die Gesamtbetriebskosten (TCO) sollten die Kaufentscheidung bestimmen und das Anfangskapital gegen die Energieeinsparungen durch Frequenzumrichter (VSD) abwägen.

Der Zusammenhang zwischen der Laserschneidleistung und der Schneidgas-Luftversorgung

Luftkompressoren dienen als Lunge Ihres Laserschneidvorgangs. Das Hilfsgas macht einen großen Teil des täglichen Betriebsbedarfs aus. Beim Schneidvorgang spielt Druckluft eine entscheidende Rolle. Es wirkt als physikalische Kraft, die geschmolzenes Metall aus der Schnittfuge entfernt. Ohne eine robuste Durch die Zufuhr von Schneidgas und Luft schmilzt der Laserstrahl lediglich das Metall. Der Luftstrahl muss diese Schlacke kraftvoll ausstoßen, bevor sie aushärtet.

Viele Betreiber verwechseln Druck mit Durchfluss. Laserschneider benötigen einen hohen Druck, um dichtes geschmolzenes Metall wegzublasen. Typische Systeme erfordern 15 bis 16 bar (220 bis 230 PSI). Allerdings bestimmt die kontinuierliche Durchflussrate die Motorgröße des Kompressors. Die Durchflussrate wird in Kubikfuß pro Minute (CFM) oder Liter pro Minute (L/min) gemessen. Ein Kompressor kann problemlos 16 bar erreichen, aber nicht die für einen langen Schnitt erforderliche Lautstärke aufrechterhalten.

Dieses Missverhältnis führt zu erheblichen Implementierungsrisiken. Bei kontinuierlichen Schnitten stellen Druckabfälle die größte Gefahr dar. Ein plötzlicher Abfall von nur einem oder zwei Bar verändert die Schnittdynamik völlig. Auf der Unterseite des Metallblechs werden Sie starke Krätzeansammlungen feststellen. Bei dickeren Materialien führen Druckabfälle zu einem völligen Strukturversagen des Schnitts. Der Laserkopf könnte sogar durch Rückschläge beschädigt werden.

Häufiger Fehler: Sich ausschließlich auf statische Druckwerte zu verlassen. Messen Sie den dynamischen Druck immer, während der Laser aktiv schneidet. Der statische Druck kann 16 bar betragen, der dynamische Druck kann jedoch sinken, wenn die Durchflussrate nicht ausreicht.

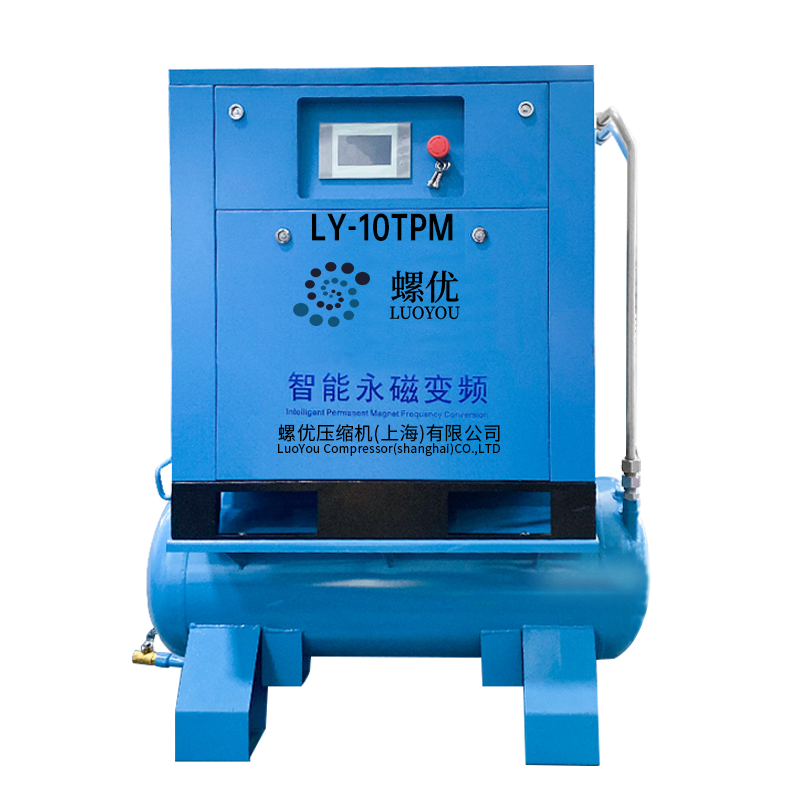

Warum ein 22-kW-Laserschneid-Luftkompressor der Industriestandard ist

Industrielle Hersteller bevorzugen stark spezifische Geräteprofile für eine standardisierte Produktion. Der Der 22-kW-Laserschneid-Luftkompressor dient als entscheidende Basisleistung für moderne Lohnfertigungsbetriebe. Eine standardmäßige 22-kW-Einheit liefert typischerweise etwa 2,0 bis 2,5 Kubikmeter pro Minute bei einem kontinuierlichen Druck von 16 bar.

Dieses Ausgangsprofil passt perfekt zu Faserlasergeräten der Mittelklasse. Ein 22-kW-System unterstützt problemlos 3-kW- bis 6-kW-Faserlaserschneider. Es eignet sich für Einzelkopf- oder Doppelkopf-Aufbauten zum Schneiden von mitteldickem Kohlenstoffstahl und Edelstahl. Die Durchflussmenge bietet ausreichend Volumen, um dicke Schlacke zu entfernen und gleichzeitig den entscheidenden Druckschwellenwert von 16 bar aufrechtzuerhalten.

Bedenken Sie die Vorteile der Anpassung dieser Ausstattungsstufe:

• Stabiles Lochen: Die hohe Volumenverfügbarkeit gewährleistet ein schnelles Lochen durch dicke Metallbleche.
• Konsistente Kanten: Ein anhaltender Fluss verhindert Streifen und Grate an der Schnittkante.
• Skalierbarkeit: Die Leistung von 22 kW bietet einen leichten Spielraum, wenn Sie die Größe Ihrer Laserdüse erweitern.

Sie müssen auch dem kontinuierlichen Arbeitszyklus Priorität einräumen. Laserschneiden im Produktionsmaßstab erfordert einen Arbeitszyklus von 100 %. Kolbenkompressoren versagen in dieser Umgebung kläglich. Sie können Dauerbelastungen nicht ohne starke Überhitzung bewältigen. In dieser Stufe ist die Rotationsschneckentechnologie Pflicht. Schraubenkompressoren laufen kontinuierlich, erzeugen weniger Reibung und sorgen im Mehrschichtbetrieb für stabile Temperaturen.

Dimensionierungsrahmen: So berechnen Sie die Leistung des Laserschneidkompressors

Die Auswahl der richtigen Ausrüstung erfordert einen systematischen Ansatz. Sie können das Erforderliche nicht erraten Leistung des Laserschneidkompressors . Lesen Sie zunächst das spezifische Handbuch Ihres Laserschneider-OEMs. Sie müssen zwei kritische Kennzahlen identifizieren: den minimalen dynamischen Druck (in bar oder PSI) und das Spitzenverbrauchsvolumen (in l/min).

Der Düsenfaktor verändert Ihren Luftbedarf dramatisch. Bediener übersehen diese Variable oft während Kompressordimensionierung . Eine 2,0-mm-Düse verbraucht exponentiell weniger Luft als eine 3,0-mm-Düse, die mit genau demselben Druck arbeitet. Wenn Sie die Düsenöffnung vergrößern, um dickere Materialien zu schneiden, steigt der Volumenbedarf stark an. Sie müssen den Kompressor für die größte Düse dimensionieren, die Sie verwenden möchten.

Ingenieure empfehlen dringend, die 20-Prozent-Sicherheitspufferregel anzuwenden. Standardisieren Sie Ihre Dimensionierungslogik, um künftige Engpässe zu vermeiden. Wenn Ihr Laser 2,0 m³/min Luft benötigt, muss Ihr Kompressor mindestens 2,4 m³/min produzieren. Dieser Puffer berücksichtigt mehrere reale Variablen:

1. Reibungsverluste durch ausgedehnte Werkstattrohrleitungen.
2. Natürliche Druckabfälle über Inline-Filtrationsstufen.
3. Im Laufe der Betriebsjahre treten kleinere Systemlecks auf.
4. Allmählicher Effizienzverlust mit zunehmendem Alter des Kompressormotors.

Nachfolgend finden Sie eine standardisierte Entscheidungsmatrix als Leitfaden für Ihren Bewertungsprozess.

Tabelle: Standard-Kompressorgrößenmatrix für Faserlaser

Kompressorleistungsbereich	Ziellaserleistung	Typisches Anwendungsprofil	Erwartete Luftzufuhr (bei 16 Bar)
11 kW – 15 kW	1 kW – 2 kW	Intermittierendes Schneiden, sehr dünnes Blech, Prototyping.	1,0 - 1,5 m³/min
22 kW – 30 kW	3 kW – 6 kW	Produktionsfertigung, Stahl mit mittlerem Kohlenstoffgehalt/Edelstahl.	2,0 - 3,5 m³/min
37 kW+	10 kW+ oder Multimaschine	Schwere Industriebetriebe, Schneiden dicker Bleche, Mehrkopfanlagen.	4,0+ m³/min

Jenseits von kW: Luftreinheit und Umsetzungsrealitäten

Ingenieure lösen oft die Energiegleichung, scheitern aber an der Luftqualität. Die Luftreinheit stellt eine versteckte Bedrohung für Laserköpfe dar. Selbst eine perfekt dimensionierte Motorleistung beeinträchtigt Ihren Betrieb, wenn die Luft Feuchtigkeit oder verdampftes Öl enthält. Kontaminierte Luft sprüht direkt auf die Fokussierlinse und die Schutzfenster im Laserkopf.

Wenn Öl oder Wasser auf eine Laserlinse trifft, entsteht ein thermischer Linseneffekt. Die Verschmutzung absorbiert die enorme Hitze des Lasers. Dadurch bricht das teure optische Glas schnell oder zerspringt vollständig. Der Austausch einer beschädigten Schneidkopflinse stoppt die Produktion und führt zu massiven Reparaturverzögerungen.

Sie müssen neben dem Kompressor strenge Filterstandards implementieren. Die Branche hält sich strikt an die ISO 8573-1 Klasse 1.2.1 für Laserschneidhilfsgas. Diese Norm schreibt praktisch kein Öl und völlig trockene Luft vor. Um diese Norm zu erfüllen, sind spezielle Zusatzgeräte erforderlich:

• Präzisionsfiltration: Sie benötigen einen vierstufigen Filteraufbau. Diese Filter entfernen systematisch größere Ablagerungen, Aerosole und mikroskopische Partikel bis zu einer Größe von 0,01 Mikrometern.
• Lufttrockner: Herkömmliche Werkstatttrockner können den Laseranforderungen nicht gerecht werden. Um einen Drucktaupunkt von 3 °C oder weniger zu erreichen, benötigen Sie spezielle Kühl- oder Adsorptionslufttrockner. Adsorptionstrockner bieten eine noch bessere Feuchtigkeitsentfernung für hochsensible Anwendungen.

Auch die Tankgröße spielt eine entscheidende Rolle für die Systemstabilität. Ein Hochdruck-Puffertank stabilisiert die aggressiven Druckspitzen bei Bohrarbeiten. Wir empfehlen die Installation eines Hochdruckbehälters mit mindestens 1000 Litern Fassungsvermögen. Der Tank fungiert als Batterie und speichert gebrauchsfertige Luft. Es verhindert, dass der Kompressormotor jedes Mal, wenn der Laser einen kurzen Luftstoß auslöst, überspringt.

Best Practice: Installieren Sie den Puffertank direkt vor dem Laserschneider und nicht direkt neben dem Kompressor. Diese Platzierung absorbiert Druckverluste bei langen Rohrstrecken.

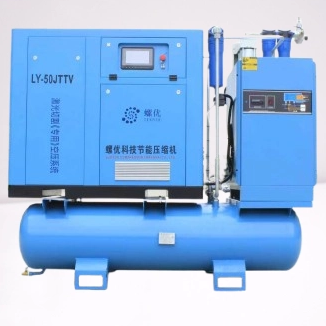

Effizienz und Leistung: 22-kW-Schraubenkompressor im Vergleich zu Alternativen

Die Bewertung der langfristigen Laufleistung ist ebenso wichtig wie das Erreichen der anfänglichen technischen Spezifikationen. Der Luftbedarf beim Laserschneiden schwankt während einer typischen Schicht stark. Das System saugt während eines Lochs große Luftmengen an, gefolgt von einem gleichmäßigen Luftstrom während eines langen Schnitts. Anschließend sinkt der Wert auf Null, während der Schneidkopf zum nächsten Startpunkt fährt.

Aufgrund dieser Schwankungen empfehlen wir dringend die Prüfung eines Frequenzumrichters (VSD). 22 kW Schraubenkompressor . Herkömmliche Geräte mit fester Drehzahl laufen unabhängig vom tatsächlichen Bedarf mit voller Drehzahl. Sie blasen überschüssige Luft ab und verschwenden dabei enorme Mengen an Energie. Die VSD-Technologie erhöht oder verringert die Motorgeschwindigkeit, um sie genau an den Echtzeitbedarf anzupassen. Dies eliminiert die Energieverschwendung im Leerlauf und reduziert den mechanischen Verschleiß am Luftende der Drehschraube.

Sie müssen außerdem realistische Wartungsannahmen festlegen. Die Aufrechterhaltung einer Dauerleistung von 16 bar stellt eine hohe Belastung für die internen Komponenten dar. Sie müssen bestimmte Verbrauchsmaterialien regelmäßig austauschen, um die maximale volumetrische Effizienz aufrechtzuerhalten. Ölabscheider erfordern strenge Aufmerksamkeit. Bei einem defekten Abscheider kann Öldampf an den Filtern vorbei und zum Laser gelangen. Tauschen Sie die Luftfilter regelmäßig aus und warten Sie die Trocknerkomponenten, um die ISO 8573-1-Standards einzuhalten.

Wenden Sie bei der Kontaktaufnahme mit Herstellern eine strenge Auswahllogik an. Kaufen Sie niemals eine Maschine ausschließlich auf der Grundlage eines „22kW“-Aufklebers. Die Motorleistung allein garantiert keinen Luftstrom. Verschiedene Marken weisen völlig unterschiedliche volumetrische Wirkungsgrade auf. Fordern Sie Ihre Lieferanten auf, tatsächliche Leistungskurven bereitzustellen. Diese Diagramme zeigen die genaue Durchflussrate (m³/min), die bei Ihrer erforderlichen Druckgrenze von 16 bar geliefert wird.

Stellen Sie sicher, dass der Hersteller die Geräte unter realen Umgebungstemperaturen testet. Ein Kompressor, der für eine Umgebungstemperatur von 20 °C ausgelegt ist, kann in einer Sommerwerkstatt mit schwülen 40 °C 15 % seiner Durchflusskapazität verlieren. Bestehen Sie auf Transparenz über diese Leistungskurven, bevor Sie Ihre Geräteauswahl abschließen.

Abschluss

Die Auswahl der optimalen Ausrüstung ist ein heikler Balanceakt. Sie müssen die kontinuierlichen Flussanforderungen des Lasers an die strengen Anforderungen der Produktionsstunden Ihrer Anlage anpassen. Beachten Sie diese umsetzbaren Schritte:

• Überprüfen Sie den spezifischen dynamischen Druck und die maximalen Durchflussvolumenanforderungen Ihres Lasers direkt anhand des OEM-Handbuchs.
• Standardisieren Sie die Leistungsfähigkeit auf etwa 22 kW, wenn Sie standardmäßige industrielle Faserlaser mit 3 kW bis 6 kW betreiben, um die Druckstabilität sicherzustellen.
• Machen Sie keine Kompromisse bei der Luftreinheit; Investieren Sie viel in mehrstufige Filterung und hochwertige Trockner, um Ihre Schneidlinsen zu schützen.
• Überprüfen Sie vor der Installation den aktuellen Luftverbrauch Ihrer Werkstatt, um vorhandene Lecks oder Druckabfälle in Ihren Rohrleitungen zu erkennen.
• Wenden Sie sich an einen Luftsystemtechniker, um einen speziellen geschlossenen Hochdruckkreislauf speziell für Ihren Laserbetrieb zu entwerfen.

FAQ

F: Kann ich einen vorhandenen Werkstattluftkompressor für meinen Laserschneider verwenden?

A: Normalerweise nein. Herkömmliche Werkstattkompressoren erreichen maximal 8–10 bar (115–145 PSI). Beim Laserschneiden ist ein spezielles Hochdrucksystem (normalerweise 16 bar / 232 PSI) erforderlich, um geschmolzenes Material effektiv aus der Schnittfuge zu entfernen.

F: Was passiert, wenn die Leistung meines Laserschneidkompressors zu niedrig ist?

A: Im Dauerbetrieb kommt es zu plötzlichen Druckabfällen. Dies führt zu unvollständigen Schnitten, starker Krätzebildung an der Unterseite des Materials und möglichen Rückschlagschäden am teuren Schneidkopf.

F: Benötigt ein 22-kW-Kompressor eine spezielle elektrische Einrichtung?

A: Ja. Ein 22-kW-Industriemotor erfordert eine robuste dreiphasige Stromversorgung. Käufer müssen vor der Installation die elektrische Infrastruktur ihrer Anlage überprüfen, einschließlich ausreichender Leistungsschalterdimensionierung und Hochleistungsverkabelung.
