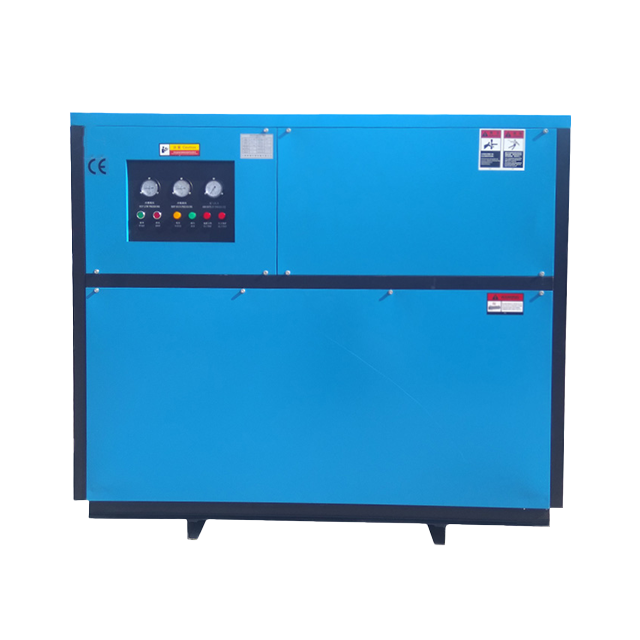

El dimensionamiento incorrecto de una unidad de refrigeración afecta directamente el tiempo de actividad de la producción y la confiabilidad del sistema. Si reduce el tamaño del equipo, provocará una importante transferencia de humedad. Esta humedad conduce rápidamente a fallas catastróficas en los equipos posteriores y al deterioro del producto. Si se sobredimensiona la unidad, se infla innecesariamente el gasto de capital inicial. El sobredimensionamiento también provoca ciclos cortos dañinos, que degradan los componentes internos con el tiempo.
Muchos administradores de instalaciones asumen erróneamente que el tamaño del secador requiere una simple coincidencia uno a uno con la potencia del compresor. Sin embargo, una selección precisa exige mucha más precisión. Debe ajustar la capacidad de referencia según las condiciones ambientales y las restricciones de servicios públicos específicas del sitio. El dimensionamiento es un proceso de ingeniería, no una simple búsqueda en el catálogo.
Esta guía desglosa los criterios críticos de ingeniería y los requisitos de instalación que necesita. Exploraremos factores de corrección esenciales, demandas de infraestructura de agua de refrigeración y estrategias de integración de sistemas. Si sigue estos pasos, podrá especificar con precisión una unidad robusta adaptada perfectamente a sus operaciones. Aprenderá a sortear los riesgos de adaptación de cargas y garantizar un suministro continuo de aire limpio.
Los ingenieros diseñan secadores de aire industriales basándose en métricas de laboratorio estandarizadas. La mayoría de los fabricantes clasifican sus equipos según las normas ISO 7183. Este estándar establece una base perfecta para comparar equipos. Por lo general, se supone una temperatura del aire de entrada de 100 °F (38 °C), una presión de funcionamiento de 100 PSIG y una temperatura del agua de refrigeración de 85 °F (29 °C). También se supone una temperatura ambiente de 100 °F.
Estas condiciones ideales de laboratorio rara vez existen en entornos de fabricación reales. Es posible que sus instalaciones experimenten un calor extremo en verano. Su compresor podría descargar aire a 115°F. El agua de su torre de enfriamiento puede alcanzar los 90 °F durante los meses pico de verano. Si compra una secadora basándose únicamente en la clasificación de su placa de identificación, ignora estas desviaciones cruciales del mundo real. No tener en cuenta estas variables garantiza un desempeño deficiente.
Calcular mal la capacidad requerida conlleva graves consecuencias operativas. Clasificamos estos fallos en dos escenarios distintos: subdimensionamiento y sobredimensionamiento. Ambos escenarios dañan sus capacidades de producción y la longevidad del equipo.
La talla insuficiente es el error de talla más común. Cuando la secadora no puede soportar la carga de humedad entrante, el intercambiador de calor se satura. El aire comprimido se mueve a través del sistema demasiado rápido para alcanzar el punto de rocío objetivo. Este fallo permite que el agua líquida pase por alto las fases de separación. Luego, la humedad fluye directamente a las tuberías aguas abajo. Experimentará corrosión inmediata en la herramienta neumática. Las válvulas se atascarán y fallarán prematuramente. En aplicaciones como pulverización de pintura o envasado de alimentos, el arrastre de humedad provoca el deterioro inmediato del producto.
El sobredimensionamiento presenta un conjunto diferente de problemas mecánicos. La compra de una unidad enormemente sobredimensionada desperdicia su presupuesto de capital. Más importante aún, daña el equipo. Una secadora no cíclica debe mantener un flujo de refrigerante constante. Si solo recibe una pequeña fracción de su carga de aire nominal, el compresor de refrigeración interno realizará un ciclo corto. Este rápido encendido y apagado tensiona los devanados del motor. Reduce la vida útil del compresor de refrigerante. Además, una unidad de gran tamaño consume constantemente agua de refrigeración excesiva, lo que sobrecarga la infraestructura de servicios públicos.
Adecuado El tamaño del secador frigorífico se basa en datos empíricos y fórmulas matemáticas estrictas. No se puede adivinar la capacidad requerida. Debe recopilar métricas operativas precisas de su sala de compresores.
Determinando tu pico El caudal de aire comprimido es el primer paso obligatorio. Debes diferenciar entre ACFM (pies cúbicos reales por minuto) y SCFM (pies cúbicos estándar por minuto). ACFM mide el volumen de aire en sus condiciones ambientales específicas. SCFM estandariza este volumen al nivel del mar, 68°F y 0% de humedad relativa. Los fabricantes de secadoras siempre dimensionan sus equipos según SCFM. El dimensionamiento debe utilizar su SCFM máximo absoluto para garantizar el manejo máximo de la carga de humedad durante las peores condiciones.
Una vez que conozca su SCFM máximo, aplique la fórmula de tamaño estándar. Esta fórmula ajusta la clasificación genérica de la placa de identificación para que coincida con sus duras realidades.
Capacidad requerida del secador = SCFM máximo / (Factor 1 × Factor 2 × Factor 3)
Los fabricantes proporcionan tablas para estos factores específicos. Los factores cuantifican cuánto se desvía su sistema de la línea base ISO 7183. Multiplique estos factores para encontrar la capacidad real requerida.
Temperatura del aire de entrada (Factor 1): Esta es la variable más crítica. El aire caliente contiene exponencialmente más vapor de agua que el aire frío. Por cada aumento de 20°F en la temperatura del aire, la capacidad de retención de humedad esencialmente se duplica. Si el aire de entrada es de 120 °F en lugar de 100 °F, su secadora debe realizar mucho más trabajo. El factor de corrección para temperaturas elevadas es siempre inferior a 1,0, lo que obliga a seleccionar un secador más grande.
Presión de funcionamiento (Factor 2): Una presión más alta del sistema en realidad ayuda al proceso de secado. La alta presión comprime el volumen de aire. Esta acción de compresión expulsa la humedad del aire incluso antes de que llegue a la secadora. Si opera a 125 PSIG en lugar de 100 PSIG, su secadora funciona de manera más eficiente. El factor de corrección aquí será mayor que 1,0, lo que reducirá ligeramente la capacidad requerida.
Temperatura del agua de refrigeración (factor 3): una unidad enfriada por agua rechaza el calor interno al agua de servicios públicos. El agua de servicio más caliente reduce la eficiencia de transferencia de calor del condensador. Si el agua de refrigeración supera los 85 °F, el refrigerante no se puede condensar correctamente. Esto reduce el índice general de eliminación de humedad de la secadora. Debe diseñar teniendo en cuenta las temperaturas más altas del agua en verano.
A continuación se muestra un ejemplo simplificado de cómo la temperatura de entrada afecta el multiplicador de corrección. Consulte siempre los datos de ingeniería específicos de su fabricante.
| Temperatura del aire de entrada (°F) | Multiplicador de carga de humedad | Factor de corrección típico |
|---|---|---|
| 100°F (línea de base) | 1.00x | 1.00 |
| 110°F | 1,45x | 0.74 |
| 120°F | 2,05x | 0.55 |
| 130°F | 2,85x | 0.39 |
Los equipos refrigerados por agua requieren un suministro continuo y confiable de agua potable. Antes de especificar una unidad, debe evaluar rigurosamente la infraestructura de refrigeración de sus instalaciones. No se puede simplemente conectar una manguera y esperar un rendimiento óptimo. El sistema de agua debe cumplir estrictos estándares de volumen, temperatura y productos químicos.
Debe calcular los galones por minuto (GPM) requeridos. La carga de rechazo de calor de la secadora dicta este requisito de GPM. El fabricante especifica esta carga térmica en BTU por hora. Por lo general, necesita de 2 a 3 GPM por cada 100 SCFM de capacidad de la secadora, suponiendo que el agua esté a 85 °F estándar. Si el agua entrante está más caliente, debe bombear más GPM para rechazar la misma cantidad de calor. Asegúrese de que las bombas de agua de sus instalaciones puedan entregar este volumen sostenido sin privar a otros procesos críticos.
La química del agua influye en gran medida en la longevidad de la secadora. Los sistemas de agua industriales a menudo albergan minerales, algas y partículas. Estos contaminantes plantean graves riesgos para el condensador interno de la secadora.
Normalmente encontrará dos tipos de condensadores: de carcasa y tubos o de placa soldada. Los diseños de carcasa y tubo son robustos. Manejan mejor las incrustaciones menores y permiten la limpieza mecánica de los tubos. Los condensadores de placas soldadas ofrecen una excelente transferencia de calor en un tamaño compacto. Sin embargo, sus estrechos canales internos se obstruyen fácilmente si la calidad del agua disminuye.
Considere cuidadosamente su fuente de agua. Las torres de enfriamiento abiertas introducen desechos y oxígeno en el aire, lo que aumenta los riesgos de corrosión. Requieren programas agresivos de tratamiento químico. Los enfriadores de circuito cerrado proporcionan agua limpia y excelente, lo que reduce drásticamente el mantenimiento del condensador. El agua municipal es limpia pero a menudo resulta prohibitivamente cara para un flujo continuo. Instale siempre filtros de agua exclusivos inmediatamente antes de la secadora para atrapar residuos grandes.
El agua que pasa a través de un condensador experimenta fricción. Esta fricción crea una caída de presión, a menudo llamada presión diferencial o ΔP. Debe verificar que la bomba de agua de su instalación pueda superar la caída de presión interna del modelo de secadora específico. Si la bomba carece de presión de cabeza suficiente, el flujo de agua se detendrá. Posteriormente, la secadora se sobrecalentará y se apagará debido a fallas de seguridad de alta presión. Revise los documentos de ingeniería para confirmar que la caída de presión del agua esté dentro de las capacidades de su bomba.
Los ingenieros a menudo debaten entre tecnologías enfriadas por aire y por agua. Ambos diseños eliminan la humedad de forma eficaz en condiciones ideales. Sin embargo, los entornos específicos de las instalaciones imponen una preferencia estricta por las configuraciones enfriadas por agua. Comprender estos parámetros le garantiza seleccionar la arquitectura correcta para uso industrial pesado.
El calor es el enemigo de la refrigeración. Los secadores enfriados por aire dependen del aire ambiente para enfriar sus condensadores. Si la temperatura de la sala del compresor excede los 100°F (38°C), los modelos enfriados por aire tienen dificultades. La presión del refrigerante se dispara y los interruptores de seguridad de la secadora se activan. En estos entornos exigentes, la tecnología refrigerada por agua supera completamente a los modelos refrigerados por aire. Al utilizar agua potable a 85 °F en lugar de aire ambiente a 110 °F, un sistema enfriado por agua mantiene presiones internas estables. Esto lo convierte en el estándar definitivo. Solución de secado de alta temperatura ambiente para fundiciones, plantas de vidrio y climas desérticos.
Muchas instalaciones colocan compresores en cuartos de servicio cerrados, sótanos o salas de calderas adaptadas. Estos espacios rara vez cuentan con una ventilación adecuada. Las secadoras enfriadas por aire expulsan enormes cantidades de calor a la habitación circundante. Sin un conducto de escape adecuado, crean un grave efecto de 'caja caliente'. La temperatura ambiente aumenta rápidamente y acaba asfixiando tanto los compresores como los secadores. A El secador de aire enfriado por agua resuelve este problema arquitectónico. Rechaza la carga térmica al circuito cerrado de agua, transportando el calor completamente fuera de la habitación. Esto preserva la temperatura ambiente y protege el resto de su maquinaria.
A medida que aumentan los volúmenes del flujo de aire, el tamaño físico de los condensadores enfriados por aire se vuelve inmanejable. Las instalaciones de fabricación pesadas que requieren >1000 SCFM prefieren en gran medida la refrigeración por agua. La tecnología proporciona una escalabilidad superior y una huella de equipo mucho más pequeña. En estas grandes capacidades, las unidades enfriadas por agua ofrecen un control más estricto del punto de rocío y una mayor eficiencia general. Forman la sólida columna vertebral de cualquier proyecto serio. Sistema de tratamiento de aire industrial . Al centralizar el rechazo de calor en la torre de enfriamiento principal, las plantas grandes optimizan su huella mecánica.
Seleccionar el tamaño correcto de secadora es sólo una parte del desafío de ingeniería. También debe integrar el equipo correctamente en su red de aire comprimido más amplia. Ignorar la integración del sistema crea cuellos de botella operativos y anula los beneficios de un dimensionamiento preciso.
Cada componente que agrega a un sistema de aire restringe el flujo. El propio secador introduce una caída de presión inherente (ΔP). Además, los fabricantes exigen la instalación de prefiltros y postfiltros para proteger los intercambiadores de calor. Estos filtros añaden su propia restricción. Debe tener en cuenta la caída de presión acumulada de todo el equipo de tratamiento. Si la caída de presión total alcanza los 10 PSI, sus compresores deben trabajar mucho más para mantener la presión de la planta. Siempre dimensione los filtros generosamente para minimizar esta restricción. Monitoree los manómetros de presión diferencial semanalmente.
Una secadora del tamaño adecuado elimina galones de agua líquida diariamente. Esta agua cae al separador interno y debe ser expulsada. Debe asegurarse de que las válvulas de drenaje automáticas especificadas puedan manejar físicamente el volumen máximo de agua. La humedad máxima del verano crea enormes cargas de condensación. Si la válvula de drenaje es demasiado pequeña, el agua regresa al intercambiador de calor. Esto inunda el sistema y empuja el agua río abajo. Exija válvulas de drenaje electrónicas sin pérdidas. Ofrecen una confiabilidad superior y evitan costosas fugas de aire comprimido durante la descarga.
Las plantas modernas utilizan con frecuencia compresores de aire con accionamiento de velocidad variable (VSD). Los compresores VSD aumentan y disminuyen su producción para satisfacer la demanda de la planta. Esto crea un flujo de aire muy variable que ingresa a la secadora. Emparejar un compresor VSD con un secador estándar no cíclico presenta riesgos. Si el VSD reduce el flujo al 20 % del máximo, la secadora estándar podría congelar la humedad internamente. Continúa enfriando al 100% de su capacidad a pesar de la baja carga.
Cuando opere compresores VSD, evalúe minuciosamente las configuraciones del secador cíclico o de masa térmica. Estas unidades reducen sus compresores de refrigeración en sincronía con el flujo de aire. Se adaptan perfectamente a las diferentes cargas. Esto evita la congelación interna y estabiliza el punto de rocío durante los turnos de fin de semana de bajo flujo.
El dimensionamiento preciso de un secador de aire refrigerado enfriado por agua garantiza décadas de producción confiable y sin humedad. No se puede confiar en simples estimaciones de caballos de fuerza ni en clasificaciones estándar de laboratorio. El éxito requiere un enfoque de ingeniería metódico basado en las condiciones reales de sus instalaciones.
A continuación se detallan las conclusiones principales y los pasos a seguir para su instalación:
Su siguiente paso inmediato es realizar una auditoría localizada del sistema de aire comprimido. Instale registradores de datos para medir su SCFM máximo real y las temperaturas de entrada durante un período de dos semanas. Una vez que tenga estos datos, consulte con un ingeniero de aplicaciones calificado. Verificarán los factores de corrección específicos de su sitio y lo ayudarán a adquirir una unidad perfectamente adaptada.
R: La humedad pasará por alto el intercambiador de calor abrumado. Esto aumenta drásticamente el punto de rocío a presión. El agua líquida se condensará en las tuberías y alcanzará los equipos neumáticos aguas abajo, provocando oxidación rápida, válvulas pegajosas y contaminación del producto.
R: Si el agua de su servicio excede la temperatura de diseño nominal del fabricante (generalmente 85 °F), el refrigerante interno no puede condensarse de manera eficiente. Este cuello de botella térmico reduce drásticamente la capacidad de procesamiento SCFM de la secadora.
R: Sí, pero estrictamente siempre que la sala de compresores esté calentada. Debe evitar que las líneas de agua de refrigeración, los intercambiadores de calor internos y los drenajes de condensado se congelen, lo que podría romper las tuberías internas.
R: ACFM mide el flujo de aire real en las condiciones ambientales actuales de la habitación. SCFM estandariza ese flujo al nivel del mar, 68°F y 0% de humedad relativa. Los fabricantes dimensionan los secadores según SCFM para garantizar cálculos estandarizados de carga de humedad.
