Die falsche Dimensionierung einer Kühleinheit wirkt sich direkt auf Ihre Produktionsverfügbarkeit und Systemzuverlässigkeit aus. Wenn Sie die Ausrüstung zu klein dimensionieren, kommt es zu einer starken Feuchtigkeitsübertragung. Diese Feuchtigkeit führt schnell zu katastrophalen Ausfällen der nachgeschalteten Ausrüstung und zum Produktverderb. Wenn Sie die Einheit überdimensionieren, erhöhen Sie unnötig die anfänglichen Investitionsausgaben. Eine Überdimensionierung führt außerdem zu schädlichen Kurzzyklen, die mit der Zeit zu einer Verschlechterung der internen Komponenten führen.
Viele Facility Manager gehen fälschlicherweise davon aus, dass die Trocknergröße eine einfache Eins-zu-eins-Anpassung an die Kompressorleistung erfordert. Eine genaue Auswahl erfordert jedoch viel mehr Präzision. Sie müssen die Basiskapazität an standortspezifische Umgebungsbedingungen und Versorgungseinschränkungen anpassen. Die Dimensionierung ist ein technischer Prozess und keine einfache Katalogsuche.
In diesem Leitfaden werden die kritischen technischen Kriterien und Anlagenanforderungen aufgeschlüsselt, die Sie benötigen. Wir werden wesentliche Korrekturfaktoren, Anforderungen an die Kühlwasserinfrastruktur und Systemintegrationsstrategien untersuchen. Wenn Sie diese Schritte befolgen, können Sie eine robuste Einheit genau spezifizieren, die perfekt auf Ihren Betrieb zugeschnitten ist. Sie lernen, mit Lastanpassungsrisiken umzugehen und eine kontinuierliche, saubere Luftversorgung sicherzustellen.
Ingenieure entwerfen industrielle Lufttrockner auf der Grundlage standardisierter Labormetriken. Die meisten Hersteller bewerten ihre Geräte nach ISO 7183-Standards. Dieser Standard bildet eine perfekte Grundlage für Gerätevergleiche. Typischerweise wird von einer Einlasslufttemperatur von 100 °F (38 °C), einem Betriebsdruck von 100 PSIG und einer Kühlwassertemperatur von 85 °F (29 °C) ausgegangen. Es wird außerdem eine Raumtemperatur von 100 °F angenommen.
Diese idealen Laborbedingungen herrschen in tatsächlichen Produktionsumgebungen selten. In Ihrer Einrichtung kann es im Sommer zu extremer Hitze kommen. Ihr Kompressor gibt möglicherweise Luft mit einer Temperatur von 115 °F ab. In den Hochsommermonaten kann die Wassertemperatur Ihres Kühlturms auf 90 °F ansteigen. Wenn Sie einen Trockner ausschließlich anhand der Typenschildbewertung kaufen, ignorieren Sie diese entscheidenden Abweichungen in der Praxis. Wenn diese Variablen nicht berücksichtigt werden, ist die Leistung garantiert schlecht.
Eine Fehleinschätzung der benötigten Kapazität hat schwerwiegende betriebliche Folgen. Wir kategorisieren diese Ausfälle in zwei unterschiedliche Szenarien: Unterdimensionierung und Überdimensionierung. Beide Szenarien beeinträchtigen Ihre Produktionskapazitäten und die Langlebigkeit Ihrer Ausrüstung.
Unterdimensionierung ist der häufigste Fehler bei der Größenbestimmung. Wenn der Trockner die einströmende Feuchtigkeitslast nicht bewältigen kann, ist der Wärmetauscher überlastet. Die Druckluft strömt zu schnell durch das System, um den Zieltaupunkt zu erreichen. Dieser Fehler ermöglicht es flüssigem Wasser, die Trennphasen zu umgehen. Die Feuchtigkeit fließt dann direkt in Ihre nachgeschalteten Rohrleitungen. Sie werden sofort Korrosion an pneumatischen Werkzeugen bemerken. Ventile bleiben hängen und fallen vorzeitig aus. Bei Anwendungen wie Farbspritzen oder Lebensmittelverpackungen führt die Feuchtigkeitsübertragung zum sofortigen Produktverderb.
Eine Überdimensionierung bringt andere mechanische Probleme mit sich. Der Kauf einer massiv überdimensionierten Einheit verschwendet Ihr Investitionsbudget. Noch wichtiger ist, dass dadurch die Ausrüstung beschädigt wird. Ein nicht-zyklischer Trockner muss einen konstanten Kältemittelfluss aufrechterhalten. Wenn er nur einen kleinen Bruchteil seiner Nennluftlast erhält, läuft der interne Kühlkompressor kurz. Dieses schnelle Ein- und Ausschalten belastet die Motorwicklungen. Es verkürzt die Lebensdauer des Kältemittelkompressors. Darüber hinaus verbraucht eine überdimensionierte Einheit ständig übermäßig viel Kühlwasser und belastet so Ihre Versorgungsinfrastruktur.
Richtig Die Dimensionierung von Kühltrocknern basiert auf empirischen Daten und strengen mathematischen Formeln. Sie können die erforderliche Kapazität nicht erraten. Sie müssen genaue Betriebsdaten aus Ihrem Kompressorraum erfassen.
Bestimmen Sie Ihren Höhepunkt Der Druckluftdurchsatz ist der obligatorische erste Schritt. Sie müssen zwischen ACFM (Actual Kubikfuß pro Minute) und SCFM (Standard Kubikfuß pro Minute) unterscheiden. ACFM misst das Luftvolumen bei Ihren spezifischen Umgebungsbedingungen. SCFM standardisiert dieses Volumen auf Meereshöhe, 68 °F und 0 % relative Luftfeuchtigkeit. Trocknerhersteller dimensionieren ihre Geräte immer auf Basis des SCFM. Bei der Dimensionierung muss Ihr absoluter SCFM-Spitzenwert berücksichtigt werden, um eine maximale Bewältigung der Feuchtigkeitslast unter ungünstigsten Bedingungen zu gewährleisten.
Sobald Sie Ihren maximalen SCFM kennen, wenden Sie die Standardgrößenformel an. Diese Formel passt die generische Typenschildbewertung an Ihre rauen Realitäten an.
Erforderliche Trocknerkapazität = Spitzen-SCFM / (Faktor 1 × Faktor 2 × Faktor 3)
Für diese spezifischen Faktoren stellen die Hersteller Tabellen bereit. Die Faktoren quantifizieren, wie stark Ihr System von der ISO 7183-Grundlinie abweicht. Sie multiplizieren diese Faktoren miteinander, um Ihre tatsächlich benötigte Kapazität zu ermitteln.
Einlasslufttemperatur (Faktor 1): Dies ist die kritischste Variable. Heiße Luft enthält exponentiell mehr Wasserdampf als kalte Luft. Mit jedem Anstieg der Lufttemperatur um 20 °F verdoppelt sich die Feuchtigkeitsspeicherkapazität im Wesentlichen. Wenn Ihre Zuluft eine Temperatur von 120 °F statt 100 °F hat, muss Ihr Trockner deutlich mehr Arbeit leisten. Der Korrekturfaktor für erhöhte Temperaturen liegt immer unter 1,0, was Sie dazu zwingt, einen größeren Trockner auszuwählen.
Betriebsdruck (Faktor 2): Ein höherer Systemdruck unterstützt tatsächlich den Trocknungsprozess. Durch den hohen Druck wird das Luftvolumen komprimiert. Durch diese Quetschwirkung wird Feuchtigkeit aus der Luft verdrängt, bevor sie überhaupt den Trockner erreicht. Wenn Sie mit 125 PSIG statt 100 PSIG arbeiten, arbeitet Ihr Trockner effizienter. Der Korrekturfaktor wird hier größer als 1,0 sein, wodurch sich Ihre erforderliche Kapazität geringfügig verringert.
Kühlwassertemperatur (Faktor 3): Eine wassergekühlte Einheit gibt interne Wärme an Ihr Brauchwasser ab. Wärmeres Brauchwasser verringert die Wärmeübertragungseffizienz des Kondensators. Wenn Ihr Kühlwasser eine Temperatur von mehr als 30 °C hat, kann das Kältemittel nicht richtig kondensieren. Dadurch verringert sich die Gesamtfeuchtigkeitsentfernungsleistung des Trockners. Sie müssen bei der Planung auf die höchsten Wassertemperaturen im Sommer achten.
Nachfolgend finden Sie ein vereinfachtes Beispiel dafür, wie sich die Einlasstemperatur auf den Korrekturmultiplikator auswirkt. Konsultieren Sie immer die technischen Daten Ihres spezifischen Herstellers.
| Einlasslufttemperatur (°F) | Feuchtigkeitsbelastungsmultiplikator | Typischer Korrekturfaktor |
|---|---|---|
| 100 °F (Grundlinie) | 1,00x | 1.00 |
| 110°F | 1,45x | 0.74 |
| 120°F | 2,05x | 0.55 |
| 130°F | 2,85x | 0.39 |

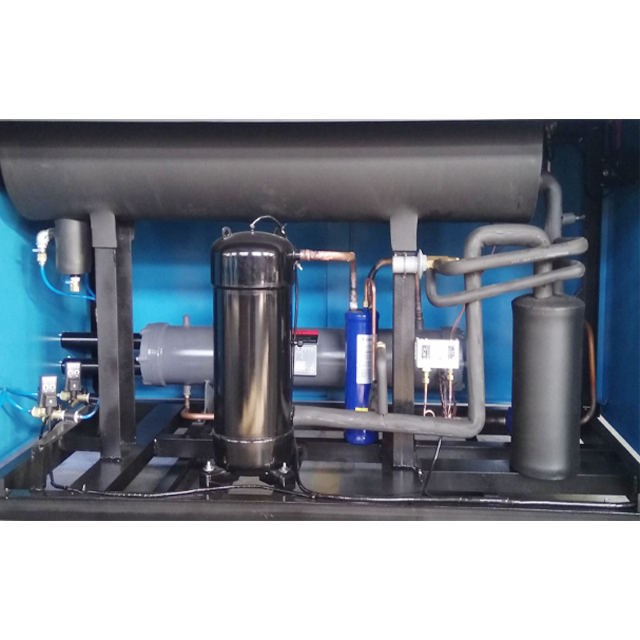

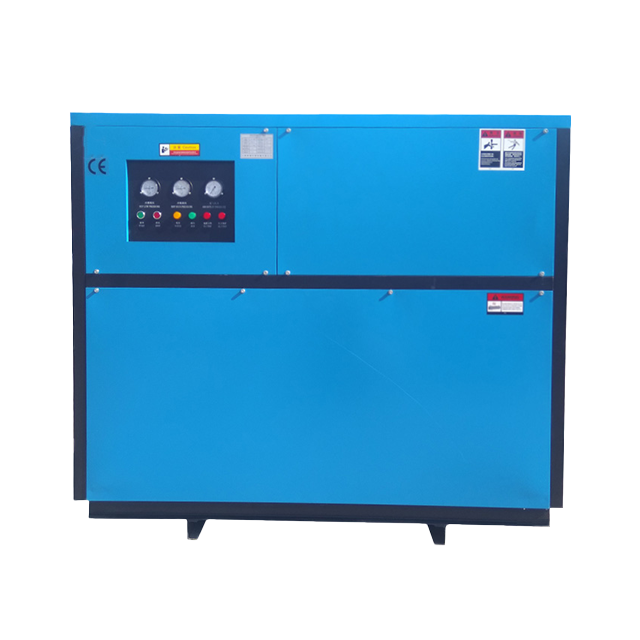

Wassergekühlte Geräte erfordern eine zuverlässige, kontinuierliche Versorgung mit Brauchwasser. Bevor Sie ein Gerät spezifizieren, müssen Sie die Kühlinfrastruktur Ihrer Einrichtung gründlich bewerten. Sie können nicht einfach einen Schlauch anschließen und optimale Leistung erwarten. Das Wassersystem muss strenge Volumen-, Temperatur- und Chemikalienstandards erfüllen.
Sie müssen die erforderlichen Gallonen pro Minute (GPM) berechnen. Die Wärmeabgabelast des Trockners bestimmt diese GPM-Anforderung. Der Hersteller gibt diese thermische Belastung in BTU pro Stunde an. Normalerweise benötigen Sie 2 bis 3 GPM pro 100 SCFM Trocknerkapazität, vorausgesetzt, dass Wasser eine Standardtemperatur von 30 °C hat. Wenn Ihr einströmendes Wasser wärmer ist, müssen Sie mehr GPM pumpen, um die gleiche Wärmemenge abzuführen. Stellen Sie sicher, dass die Wasserpumpen Ihrer Anlage diese kontinuierliche Menge liefern können, ohne andere kritische Prozesse zu beeinträchtigen.
Die Wasserchemie hat großen Einfluss auf die Lebensdauer des Trockners. Industrielle Wassersysteme beherbergen oft Mineralien, Algen und Feinstaub. Diese Verunreinigungen stellen eine ernsthafte Gefahr für den internen Kondensator des Trockners dar.
Typischerweise werden Sie auf zwei Arten von Kondensatoren stoßen: Rohrbündelkondensatoren oder gelötete Plattenkondensatoren. Rohrbündelkonstruktionen sind robust. Sie bewältigen kleinere Verschmutzungen besser und ermöglichen eine mechanische Rohrreinigung. Gelötete Plattenkondensatoren bieten eine hervorragende Wärmeübertragung bei kompakter Stellfläche. Allerdings verstopfen ihre engen Innenkanäle leicht, wenn die Wasserqualität sinkt.
Betrachten Sie Ihre Wasserquelle sorgfältig. Offene Kühltürme bringen Schwebeteilchen und Sauerstoff in die Luft und erhöhen so das Korrosionsrisiko. Sie erfordern aggressive chemische Behandlungsprogramme. Kältemaschinen mit geschlossenem Kreislauf liefern hervorragendes, sauberes Wasser und reduzieren die Wartung des Kondensators drastisch. Kommunales Wasser ist sauber, aber für einen kontinuierlichen Fluss oft unerschwinglich teuer. Installieren Sie immer direkt vor dem Trockner spezielle Wassersiebe, um große Rückstände aufzufangen.
Wasser, das durch einen Kondensator strömt, erfährt Reibung. Diese Reibung erzeugt einen Druckabfall, der oft als Druckdifferenz oder ΔP bezeichnet wird. Sie müssen sicherstellen, dass die Wasserpumpe Ihrer Einrichtung den internen Druckabfall des jeweiligen Trocknermodells überwinden kann. Wenn die Pumpe keinen ausreichenden Förderdruck hat, kommt es zum Stillstand des Wasserflusses. Der Trockner überhitzt anschließend und schaltet sich aufgrund von Hochdruck-Sicherheitsstörungen ab. Sehen Sie sich die technischen Unterlagen an, um sicherzustellen, dass der Wasserdruckabfall innerhalb der Leistungsfähigkeit Ihrer Pumpe liegt.
Ingenieure diskutieren häufig zwischen luftgekühlten und wassergekühlten Technologien. Beide Ausführungen entfernen Feuchtigkeit unter idealen Bedingungen effektiv. Allerdings erfordern bestimmte Anlagenumgebungen eine strikte Bevorzugung wassergekühlter Konfigurationen. Das Verständnis dieser Parameter stellt sicher, dass Sie die richtige Architektur für den schweren industriellen Einsatz auswählen.
Wärme ist der Feind der Kühlung. Luftgekühlte Trockner sind zur Kühlung ihrer Kondensatoren auf die Raumluft angewiesen. Wenn die Temperatur im Kompressorraum 38 °C (100 °F) übersteigt, haben luftgekühlte Modelle Probleme. Der Kältemitteldruck steigt sprunghaft an und die Sicherheitsschalter des Trockners lösen aus. In diesen anspruchsvollen Umgebungen ist die wassergekühlte Technologie den luftgekühlten Modellen deutlich überlegen. Durch die Verwendung von 85 °F warmem Brauchwasser anstelle von 110 °F warmer Raumluft sorgt ein wassergekühltes System für einen stabilen Innendruck. Damit ist es der maßgebliche Standard Trocknerlösung mit hoher Umgebungstemperatur für Gießereien, Glasfabriken und Wüstenklima.
Viele Anlagen platzieren Kompressoren in geschlossenen Hauswirtschaftsräumen, Kellern oder nachgerüsteten Heizräumen. Diese Räume verfügen selten über eine ausreichende Belüftung. Luftgekühlte Trockner geben große Mengen Wärme an den umgebenden Raum ab. Ohne ordnungsgemäße Abluftführung entsteht ein starker „Hot-Box“-Effekt. Die Raumtemperatur steigt schnell an, wodurch sowohl die Kompressoren als auch die Trockner ersticken. A Ein wassergekühlter Lufttrockner löst dieses architektonische Problem. Es leitet die Wärmelast in den geschlossenen Wasserkreislauf ab und transportiert die Wärme vollständig aus dem Raum. Dadurch bleibt die Umgebungstemperatur erhalten und Ihre anderen Maschinen werden geschützt.
Mit zunehmendem Luftstromvolumen wird die physische Größe luftgekühlter Kondensatoren unkontrollierbar. Große Produktionsanlagen mit einem Bedarf von mehr als 1.000 SCFM bevorzugen stark die Wasserkühlung. Die Technologie bietet eine hervorragende Skalierbarkeit und einen deutlich geringeren Gerätebedarf. Bei diesen großen Kapazitäten bieten wassergekühlte Einheiten eine strengere Taupunktkontrolle und eine höhere Gesamteffizienz. Sie bilden das robuste Rückgrat jedes seriösen Unternehmens industrielles Luftaufbereitungssystem . Durch die Zentralisierung der Wärmeabfuhr am Hauptkühlturm optimieren große Anlagen ihren mechanischen Platzbedarf.
Die Auswahl der richtigen Trocknergröße ist nur ein Teil der technischen Herausforderung. Sie müssen die Geräte auch ordnungsgemäß in Ihr umfassenderes Druckluftnetz integrieren. Das Ignorieren der Systemintegration führt zu betrieblichen Engpässen und macht die Vorteile einer genauen Dimensionierung zunichte.
Jede Komponente, die Sie einem Luftsystem hinzufügen, schränkt den Durchfluss ein. Der Trockner selbst verursacht einen inhärenten Druckabfall (ΔP). Darüber hinaus schreiben die Hersteller den Einbau von Vor- und Nachfiltern zum Schutz der Wärmetauscher vor. Diese Filter fügen ihre eigene Einschränkung hinzu. Sie müssen den kumulativen Druckabfall des gesamten Behandlungsgestells berücksichtigen. Wenn der Gesamtdruckabfall 10 PSI erreicht, müssen Ihre Kompressoren deutlich härter arbeiten, um den Anlagendruck aufrechtzuerhalten. Bemessen Sie die Filter stets großzügig, um diese Einschränkung zu minimieren. Differenzdruckmessgeräte wöchentlich überwachen.
Ein richtig dimensionierter Trockner entfernt täglich literweise flüssiges Wasser. Dieses Wasser fällt in den Innenabscheider und muss ausgeschleust werden. Sie müssen sicherstellen, dass die angegebenen automatischen Ablassventile physisch die maximale Wassermenge verarbeiten können. Die hohe Luftfeuchtigkeit im Sommer führt zu enormen Kondensatmengen. Wenn das Ablassventil zu klein ist, staut sich Wasser im Wärmetauscher. Dadurch wird das System überschwemmt und Wasser flussabwärts gedrückt. Fordern Sie verlustfreie elektronische Ablassventile. Sie bieten höchste Zuverlässigkeit und verhindern teure Druckluftlecks beim Entladen.
In modernen Anlagen werden häufig Luftkompressoren mit variabler Drehzahlregelung (VSD) eingesetzt. VSD-Kompressoren erhöhen und verringern ihre Leistung, um sie an den Anlagenbedarf anzupassen. Dadurch entsteht ein sehr variabler Luftstrom, der in den Trockner gelangt. Die Kombination eines VSD-Kompressors mit einem standardmäßigen, nicht zyklischen Trockner birgt Risiken. Wenn der VSD den Durchfluss auf 20 % des Maximums senkt, kann es sein, dass der Standardtrockner die Feuchtigkeit intern einfriert. Trotz der geringen Last kühlt es weiterhin mit 100 % Kapazität.
Achten Sie beim Betrieb von VSD-Kompressoren unbedingt auf zyklische oder thermische Massentrocknerkonfigurationen. Diese Geräte drosseln ihre Kühlkompressoren synchron mit dem Luftstrom. Sie passen sich der wechselnden Belastung perfekt an. Dies verhindert internes Einfrieren und stabilisiert den Taupunkt während Wochenendschichten mit geringem Durchfluss.
Die genaue Dimensionierung eines wassergekühlten Kältelufttrockners gewährleistet eine jahrzehntelange zuverlässige, feuchtigkeitsfreie Produktion. Sie können sich nicht auf einfache PS-Schätzungen oder Standard-Laborbewertungen verlassen. Für den Erfolg ist ein methodischer technischer Ansatz erforderlich, der auf Ihren tatsächlichen Anlagenbedingungen basiert.
Hier sind die wichtigsten Erkenntnisse und umsetzbaren Schritte für Ihre Einrichtung:
Ihr unmittelbarer nächster Schritt ist die Durchführung eines lokalen Audits des Druckluftsystems. Installieren Sie Datenlogger, um Ihre tatsächlichen Spitzen-SCFM- und Einlasstemperaturen über einen Zeitraum von zwei Wochen zu messen. Sobald Ihnen diese Daten vorliegen, wenden Sie sich an einen qualifizierten Anwendungstechniker. Sie überprüfen Ihre standortspezifischen Korrekturfaktoren und helfen Ihnen bei der Beschaffung eines perfekt abgestimmten Geräts.
A: Feuchtigkeit umgeht den überlasteten Wärmetauscher. Dadurch erhöht sich der Drucktaupunkt drastisch. Flüssiges Wasser kondensiert in den Rohrleitungen und gelangt in nachgeschaltete pneumatische Geräte, was zu schnellem Rost, verklebten Ventilen und Produktverunreinigungen führt.
A: Wenn Ihr Brauchwasser die vom Hersteller angegebene Nenntemperatur (normalerweise 85 °F) überschreitet, kann das interne Kältemittel nicht effizient kondensieren. Dieser thermische Engpass reduziert die SCFM-Verarbeitungskapazität des Trockners drastisch.
A: Ja, aber unbedingt unter der Voraussetzung, dass der Kompressorraum selbst beheizt ist. Sie müssen verhindern, dass die Kühlwasserleitungen, internen Wärmetauscher und Kondensatabläufe festfrieren, was zum Bruch der internen Rohrleitungen führen würde.
A: ACFM misst den tatsächlichen Luftstrom bei Ihren aktuellen Raumbedingungen. SCFM standardisiert diesen Durchfluss auf Meereshöhe, 68 °F und 0 % relative Luftfeuchtigkeit. Hersteller dimensionieren Trockner auf Basis von SCFM, um standardisierte Berechnungen der Feuchtigkeitsbelastung zu gewährleisten.
