Vorteile von Präzisions-Druckluftfiltern für nachgeschaltete Geräte

Unkonditionierte Druckluft ist selten nur ein einfacher funktionaler Nutzen. Stattdessen fungiert es als hochkonzentrierte Kontaminationsquelle in Produktionsumgebungen. Diese versteckte Bedrohung beschleunigt unbemerkt den Geräteverschleiß und treibt die Produktfehlerquote in Ihrer gesamten Anlage in die Höhe. Durch den physikalischen Prozess der Komprimierung der Umgebungsluft wird deren Wasserspeicherkapazität deutlich erhöht. Gleichzeitig werden Umgebungsaerosole zu einem dichten, problematischen Gemisch konzentriert. Ohne entsprechendes Eingreifen können fast 80 % dieser industriellen Verunreinigungen die standardmäßigen Kompressorschutzmaßnahmen problemlos umgehen. Diese Partikel sind oft kleiner als 2,5 Mikrometer, was sie praktisch unsichtbar, aber äußerst zerstörerisch macht.

Wir bieten technischen Einkäufern und Anlageningenieuren einen praktischen, evidenzbasierten Rahmen. Sie erfahren, wie Sie ein Projekt bewerten, dimensionieren und implementieren Druckluftfiltersystem richtig installieren. Unser Ziel ist es, Ihnen dabei zu helfen, lokale Kondensation zu beseitigen und empfindliche pneumatische Komponenten zu schützen. Mit diesem Leitfaden können Sie den Energieverbrauch optimieren und gleichzeitig die vollständige Prozessintegrität für Ihren Betrieb sicherstellen.

Wichtige Erkenntnisse

• Risikominderung: Präzisionsfiltration dient als letzter Schutz für nachgeschaltete pneumatische Werkzeuge, Ventile und Endprodukte.

• Der Energie-Kompromiss: Eine höhere Filtrationsgenauigkeit erhöht den Systemdruckabfall (ΔP); Die Balance zwischen Luftreinheit und Energieverbrauch ist für den ROI von entscheidender Bedeutung.

• Einhaltung und Standards: Dimensionierung und Auswahl müssen sich an den Reinheitsklassen nach ISO 8573-1 orientieren und nicht an willkürlichen Sichtprüfungen.

• Systematischer Ansatz: Eine effektive industrielle Luftreinigung erfordert ein mehrstufiges Ökosystem, das Hauptfiltration, Point-of-Use-Einheiten und automatisierte Entwässerung kombiniert.

Die versteckten Kosten der Kontamination in nachgeschalteten Geräten

Luftkompressoren saugen große Mengen Umgebungsluft an. Diese Umgebungsluft transportiert Feuchtigkeit, Staub und mikroskopisch kleine Ablagerungen. Durch die Komprimierung dieser Luft wird diese deutlich erhitzt. Wenn die heiße Luft den Kompressorraum verlässt, gelangt sie in die Verteilungsrohre des Kühlers. Wir müssen hier ein grundlegendes physikalisches Gesetz verstehen. Ingenieure nennen dies die „20er-Regel“.

Bei jedem Abfall der Drucklufttemperatur um 20 °F kondensieren 50 % des suspendierten Wasserdampfs. Während es flussabwärts wandert, geht es schnell in flüssige Form über. Diese Verdichtung bringt enorme Herausforderungen mit sich. In Ihrem Vertriebsnetz sammelt sich schnell Feuchtigkeit an und löst eine Kettenreaktion der Kontamination aus.

Bedrohungsprofilierung: Flüssigkeit, Schlamm und Mikroabrasivstoffe

Die resultierende Flüssigkeit bleibt niemals rein. Es interagiert mit anderen Elementen und bildet zerstörerische Verbindungen. Sie sind mit zwei Hauptbedrohungskategorien konfrontiert:

• Flüssigkeit und Schlamm: Kompressoren transportieren von Natur aus Spuren von Schmieröl. Dieses Öl lässt sich problemlos mit Kondenswasser mischen. Die resultierende Emulsion bildet einen stark sauren Schlamm. Dieser giftige Schlamm korrodiert Metallrohrleitungen aggressiv. Außerdem wird den internen Pneumatikzylindern wesentliche Schmierstoffe entzogen.

• Mikroschleifmittel: Ungefilterte Feststoffpartikel wirken wie flüssiges Schleifpapier. Diese Mikroschleifmittel verursachen starke Riefenbildung an den Dichtungen des Stellantriebs. Sie verschleißen innere Metalloberflächen schnell. Diese Reibung führt unweigerlich zu einem vorzeitigen Ventilausfall und unerwarteten Produktionsstopps.

Erfolgskriterien für den Schutz

Wirksam Der Schutz nachgelagerter Geräte erfordert klare, messbare Ergebnisse. Sie müssen Ihren Filtererfolg anhand spezifischer Leistungskennzahlen bewerten. Durch die richtige Filterung werden Systemdruckschwankungen minimiert. Lokale Wasserschlageffekte werden dadurch vollständig eliminiert. Am wichtigsten ist die strikte Einhaltung der erforderlichen Reinraum- oder spezifischen Fertigungstoleranzen.

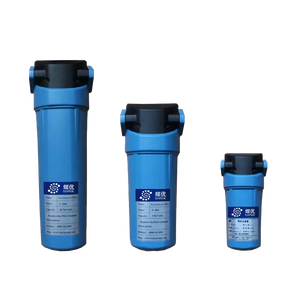

Kategorisierung von Präzisions-Druckluftfiltern nach Funktion

Die Bewertung Ihrer Filtrationsanforderungen erfordert einen diagnoseorientierten Auswahlansatz. Sie können nicht einfach ein generisches Gerät kaufen. Sie müssen mit der Prüfung der in Ihrer Anlage vorhandenen spezifischen Verunreinigungen beginnen. Stellen Sie fest, ob Sie gegen flüssiges Wasser, Ölaerosole, trockenen Staub oder gasförmige Dämpfe kämpfen. Unterschiedliche Schadstoffe erfordern völlig unterschiedliche Erfassungsmechanismen.

Partikelfilter für feste Verunreinigungen

Die Hersteller entwerfen diese speziellen Einheiten für Robustheit Feststoffpartikelfiltration . Sie nutzen feinmaschige Strukturen oder oberflächenbeladende Membrantechnologien. Diese Materialien fangen trockene Verunreinigungen wie Rohrablagerungen und Umgebungsstaub effektiv ab.

Diese Einheiten fungieren typischerweise als Allzweck-Vorfilter. Sie fangen Massenschutt schon früh im Verteilungszyklus auf. Diese Positionierung schützt feinere nachgeschaltete Medien vor vorzeitiger Verstopfung. Sie schützen auch primäre pneumatische Werkzeuge vor katastrophalen internen Blockierungen.

Koaleszenzfilter zur Flüssigkeitstrennung

Die Koaleszenztechnologie funktioniert nach einem völlig anderen physikalischen Prinzip. Diese Einheiten zwingen mikroskopisch kleine Aerosole dazu, in dichten Faserbetten zusammenzustoßen. Die winzigen Aerosole verschmelzen zu viel größeren Tröpfchen. Die Schwerkraft zieht diese schweren Tröpfchen dann nach unten, sodass das System sie ableiten kann.

Moderne Koaleszieranlagen bieten unglaubliche Leistungsdaten. Hocheffiziente Typen fangen routinemäßig Partikel bis zu einer Größe von 0,01 Mikrometern auf. Sie erreichen eine beeindruckende Erfassungseffizienz von 99,99 %. Sie benötigen diese Einheiten kombiniert Ölnebelentfernungsfilter und Feuchtigkeitsentfernungsfilter . Sensible Umgebungen erfordern sie. Farbspritzbetriebe, Elektronikmontage und pharmazeutische Anlagen sind stark auf die Koaleszenztechnologie angewiesen.

Aktivkohlefilter für Dämpfe

Einige Prozesse vertragen keine gasförmigen Kohlenwasserstoffe oder Gerüche. Für diese Anwendungen sind Aktivkohlefilter erforderlich. Sie nutzen Adsorptionsmechanismen über hochporöse Kohlenstoffbetten. Die große Innenoberfläche fängt gasförmige Moleküle sicher ein.

Die Leistungsspezifikationen für Carbonbetten sind außerordentlich streng. Sie können den Restöldampfgehalt auf bis zu 0,002 ppm reduzieren. Sie müssen sie jedoch ausschließlich für Dampfphasen verwenden. Sie müssen Koaleszenzfilter immer vor den Kohleeinheiten platzieren. Dies verhindert Flüssigkeitsverschmutzung, die das Kohlenstoffbett sofort zerstört. Lebensmittelverpackungen und Atemluftanwendungen machen Kohlefilter obligatorisch.

Vergleichstabelle der Filtrationstechnologie

Nutzen Sie die folgende Tabelle, um diese unterschiedlichen Technologien schnell zu vergleichen.

Der Kompromiss zwischen Effizienz und Energie: Bewältigung des Systemdruckabfalls

Bei der Luftreinigung sind Ingenieure mit einer harten physikalischen Realität konfrontiert. Engere Filtermedien erzeugen einen viel höheren Widerstand gegen den Luftstrom. Wir messen diesen Widerstand als Druckabfall oder ΔP. Das Drücken von Druckluft durch unglaublich dichtes Material erfordert mehr Kraft. Diese zusätzliche Kraft führt direkt zu einem erhöhten Stromverbrauch.

Die finanzielle Kennzahl der Überfilterung

Übermäßiges Filtern führt zu erheblichen finanziellen Einbußen bei den Produktionsabläufen. Wir folgen hier einer strengen technischen Basismetrik. Jeder Druckabfall von 1 PSI verbraucht etwa 0,5 % mehr Kompressorbremsleistung (BHP). Diese scheinbar geringfügigen Druckabfälle häufen sich schnell in einer großen Anlage. Sie erhöhen Ihre jährlichen Energiekosten erheblich. Sie müssen den Bedarf an Luftreinheit mit den Energiekosten in Einklang bringen.

Bewertungslinsen für die Medienauswahl

Sie sollten die Medientypen vor dem Kauf sorgfältig prüfen. Vergleichen Sie traditionelle Tiefenlademedien aus Zellulose mit modernen Alternativen. Moderne Nanofaser- und Oberflächenbeladungstechnologien behalten über ihren Lebenszyklus einen viel niedrigeren ΔP bei. Sie fangen Schmutz an der Oberfläche ein und nicht tief in der Materialmatrix.

Wir raten dringend davon ab, Filterung in „medizinischer Qualität“ willkürlich festzulegen. Viele Einrichtungen fordern eine ultrahohe Reinheit für allgemeine Versorgungsanwendungen. Das ist ein gewaltiger technischer Fehler. Unnötige Präzision drosselt Ihre Luftzufuhr. Dadurch werden Ihre Kompressoren gezwungen, schneller und heißer zu laufen. Diese schlechte Entscheidung treibt Ihre Energiekosten über die gesamte Lebensdauer künstlich in die Höhe.

Aufbau Ihres Filtrationsökosystems und Ihrer Pipeline-Architektur

Sie müssen aufhören, die Filterung als isolierte, einzelne Komponente zu betrachten. Behandeln Sie es stattdessen als ein voneinander abhängiges System. Umfassend Die industrielle Luftreinigung erfordert einen ganzheitlichen Ökosystemansatz. Die Luft strömt vom Einlass durch den Ölabscheider des Kompressors zur Inline-Filtration und schließlich zum Einsatzort. Jede Phase hängt vollständig vom Erfolg der vorherigen Phase ab.

Inszenierung der Verteidigung

Der Aufbau einer robusten Pipeline-Architektur erfordert sequenzielles Staging. Befolgen Sie diese notwendigen Installationsschritte, um Ihr Netzwerk zu schützen:

1. Schritt 1: Hauptleitungs-Massenentfernung. Installieren Sie zuerst Hochleistungswasserabscheider. Platzieren Sie Allzweck-Partikelfilter direkt hinter Ihrem Hauptbehälter. In dieser Phase wird das schwere Heben erledigt. Es entfernt große Flüssigkeitsmengen und große Rohrablagerungen frühzeitig.

2. Schritt 2: Point-of-Use-Präzision. Verlassen Sie sich nicht ausschließlich auf die Filterung im Kompressorraum. Platzieren Sie feine Koaleszenz- und Kohlefilter so nah wie möglich an der empfindlichen nachgeschalteten Anwendung. Diese spezielle Platzierung fängt neu gebildetes Kondenswasser auf. Es fängt auch Rohrablagerungen ein, die zwischen dem Kompressorraum und der Fabrikhalle entstehen.

Best Practices für Pipelines

Perfekte Filter versagen, wenn Sie sie in schlechten Pipeline-Architekturen installieren. Sie müssen Ihre Rohranordnungen sorgfältig detailliert beschreiben. Integrieren Sie „Tropfrohre“ an Tiefpunkten in Ihrem Rohrleitungsnetz. Dabei handelt es sich um absichtliche vertikale Tropfen. Sie ermöglichen es der Schwerkraft, große Wassermengen vom Hauptluftstrom weg zu sammeln.

Rüsten Sie außerdem Ihr gesamtes System mit manuellen Entlüftungsventilen auf. Installieren Sie an jedem Tropfrohr und Filtertopf elektronische automatische Ableiter. Manuelle Ventile sind auf das menschliche Gedächtnis angewiesen, das zwangsläufig versagt. Elektronische Ableiter leiten Feuchtigkeit zuverlässig ab. Dadurch wird verhindert, dass sich große Flüssigkeitsmengen ansammeln und Ihr Filtermedium vollständig umgehen.

Aufräumen mit Wartungsmythen und Einhaltung von ISO 8573-1

Schlechte Wartungspraktiken zerstören die besten Filtersysteme. Branchenmythen führen dazu, dass viele Einrichtungen monatelang kompromittierte Geräte betreiben. Sie müssen diese schlechten Gewohnheiten aufgeben, um einen kontinuierlichen Schutz zu gewährleisten.

Mythos: Eine visuelle Inspektion reicht aus

Viele Betreiber werfen einen Blick auf ein Filterelement und gehen davon aus, dass es gut funktioniert. Sie glauben, dass es sauber genug aussieht. Klären Sie dieses Missverständnis sofort auf. Die menschliche Sehkraft liegt bei etwa 40 Mikrometern. Präzisionsfilter erfassen jedoch Verunreinigungen im Submikronbereich. Diese Elemente sehen mit bloßem Auge noch lange nach der Sättigung vollkommen sauber aus. Sie bauen sich unsichtbar ab. Eine Sichtprüfung ergibt keinen technischen Wert.

Mythos: Differenzdruckmessgeräte (DP) messen die Luftqualität

Anlageningenieure behandeln DP-Messgeräte häufig als Luftqualitätsmonitore. Erklären Sie Ihrem Team, dass DP-Messgeräte nicht kalibrierte Verstopfungsindikatoren sind. Sie weisen häufig eine große Genauigkeitsschwankung von ±25 % auf. Darüber hinaus haben die aktuellen Luftströmungsraten großen Einfluss auf ihre physikalischen Messwerte. Eine Anzeige könnte einfach grün sein, weil der Kompressor mit niedriger Last läuft.

Das Risiko: Wenn man sich auf DP-Messgeräte verlässt, entstehen gefährliche tote Winkel. Ein gebrochenes Filterelement ermöglicht, dass schmutzige Luft ungehindert am Medium vorbeiströmen kann. Da kein Widerstand vorhanden ist, sinkt die DP-Anzeige auf Null. Es bleibt perfekt im grünen Bereich. In der Zwischenzeit werden Ihre nachgeschalteten Geräte durch schwere Verunreinigungen überschwemmt.

Evidenzbasierter Ersatz

Wir empfehlen, sofort strenge Wartungspläne aufzustellen. Richten Sie sich bei diesen Zeitplänen ausschließlich nach den Betriebszeiten. Ein gängiger Industriestandard ersetzt Elemente alle 8.000 Stunden oder jährlich, je nachdem, was zuerst eintritt. Verknüpfen Sie Ihre Dimensionierungs- und Austauschzyklen mit bestimmten ISO 8573-1-Zielklassen. Dieser internationale Standard kategorisiert die Reinheit in die Klassen Partikel, Wasser und Öl. Verlassen Sie sich nicht mehr auf Messgerätewerte oder Sichtprüfungen. Befolgen Sie stattdessen die Daten.

Abschluss

Die Implementierung einer Präzisionsfiltration erfordert zunächst einen Investitionsaufwand, aber die Rendite rechtfertigt die Kosten vollständig. Der finanzielle Aufwand wird schnell durch erhebliche Energieeinsparungen in den Schatten gestellt. Durch den Einsatz moderner Medien mit geringem Druckabfall reduzieren Sie die Arbeitsbelastung des Kompressors. Darüber hinaus vermeiden Sie katastrophale Anlagenstillstände und eliminieren ruinierte Produktionschargen.

Nutzen Sie einen logischen Auswahlprozess für Ihre Einrichtung. Ordnen Sie Ihre erforderlichen Reinheitsklassen nach ISO 8573-1 den einzelnen Fertigungszonen zu. Für schwere Druckluftwerkzeuge benötigen Sie keine Atemluftqualität. Überprüfen Sie Ihre aktuellen Verschleppungsraten von Kompressoröl, um Ihre Grundkontaminationsbelastung zu verstehen.

Ergreifen Sie noch heute proaktiv die nächsten Schritte. Ermutigen Sie Ihr Wartungsteam, sich an einen zertifizierten Luftsystemprüfer zu wenden. Sie können Ihren Grunddruckabfall genau messen. Sie passen die modularen Filtereinheiten entsprechend Ihren spezifischen cfm-Durchflussraten an. Dadurch wird sichergestellt, dass Ihre nachgelagerten Anlagen geschützt bleiben, ohne Energie zu verschwenden.

FAQ

F: Kann ich meine Druckluftfilterelemente reinigen und wiederverwenden?

A: Nein. Durch die Verwendung von heißem Wasser, dem Abblasen mit Druckluft oder chemischen Lösungsmitteln wird der Filter vollständig zerstört. Diese aggressiven Reinigungsmethoden zerreißen die empfindliche Glasfaser im Submikronbereich oder verändern die inneren Membranstrukturen. Sobald ein Element gewaschen wird, verliert es jegliche strukturelle Integrität, wodurch der Filter für Präzisionsanwendungen völlig unbrauchbar wird.

F: Warum zeigt mein Differenzdruckmanometer Null an, obwohl der Filter alt ist?

A: Diese Situation weist wahrscheinlich auf ein gebrochenes Filterelement hin. Das Innenmedium ist gerissen, so dass die Luft völlig ohne Widerstand an der Filterschicht vorbeiströmen kann. Alternativ läuft Ihr Kompressor möglicherweise mit einer sehr geringen Durchflussrate, sodass der Druckabfall einfach nicht auf dem analogen Messgerät registriert wird.

F: Benötige ich einen separaten Feuchtigkeitsentfernungsfilter, wenn ich einen gekühlten Lufttrockner habe?

A: Ja. Kältetrockner senken den Taupunkt des Systems, um die Bildung von neuem Kondenswasser zu verhindern. Sie entfernen jedoch keine vorhandenen flüssigen Aerosole, abrasiven Rohrbelag oder Schwerölemulsionen. Sie benötigen die Zusammenarbeit beider Technologien, um einen vollständigen und zuverlässigen Schutz der nachgeschalteten Geräte zu gewährleisten.
