많은 산업 시설은 여름 성수기 동안 가혹한 운영 현실에 직면합니다. 표준 공압 장비 사양은 서류상으로는 완벽해 보이는 경우가 많습니다. 그러나 덥고 환기가 되지 않는 압축기실에 직면하면 종종 실패합니다. 주변 온도가 표준 한계인 38°C(100°F)를 초과하면 장비의 냉매 사이클이 완전히 손상됩니다. 이러한 열 과부하는 시설 배관의 습기 배출로 직접 이어집니다.
이러한 습기는 금속 제조 및 자동차 제조와 같은 부문에서 최종 제품 품질 저하, 페인트 마감 손상, 조기 공압 공구 고장을 유발합니다. 극한의 조건에서 단순히 표준 장비를 설치하고 안정적인 성능을 기대할 수는 없습니다. 물리적 환경은 내부 냉각 구성 요소를 빠르게 압도할 것입니다.
이 가이드는 엄격한 기술 평가 프레임워크를 제공합니다. 우리는 귀하가 이러한 더운 날씨 문제를 효과적으로 헤쳐나갈 수 있도록 도와드리겠습니다. 심각한 열 부하를 처리하기 위해 제작된 장비의 크기를 적절하게 조정하고 선택하고 지정하는 방법을 보여 드리겠습니다. 다양한 냉각 방법을 평가하고 필요한 수학적 수정 요소를 적용하는 방법을 배우게 됩니다. 궁극적으로 장기적인 기계적 신뢰성을 저하시키지 않으면서 시스템이 습기 없는 공기를 유지하도록 보장할 수 있습니다.
업계 표준은 매우 특정한 이유로 기본 성능을 정의합니다. CAGI(압축 공기 및 가스 연구소) ADF 100 표준은 균일한 장비 등급을 설정합니다. 주변 온도는 100°F, 입구 온도는 100°F, 작동 압력은 100PSIG로 가정합니다. 기준 압축 공기 처리 장비는 이러한 특정 기준을 사용합니다. 더운 실내에 장비를 설치하기 전에 이러한 엄격한 제한 사항을 이해해야 합니다.
방이 더워지면 열역학적 문제가 빠르게 악화됩니다. 주변 온도가 10°F 증가하면 콘덴서의 기계적 효율이 낮아지는 것 이상입니다. 이는 유입되는 압축 공기의 수분 보유 용량을 기하급수적으로 증가시킵니다. 뜨거운 공기는 훨씬 더 많은 수증기를 운반합니다. 예를 들어, 110°F의 유입 공기는 90°F의 공기보다 거의 두 배의 습기를 보유합니다. 이로 인해 내부 냉동 구성 요소가 필요한 이슬점에 도달하기 위해 훨씬 더 열심히 작동하게 됩니다.
표준 장치를 열 한계를 초과하면 예측 가능하고 비용이 많이 드는 오류 모드가 발생합니다. 냉매 압축기는 심각한 열 과부하를 겪고 있습니다. 시스템은 고압 트립을 경험하고 자체 보호를 위해 완전히 종료됩니다. 결국 중요한 ISO 8573.1 클래스 4 압력 이슬점을 잃게 됩니다. 이 등급에는 엄격한 38°F(3°C) 이슬점이 필요합니다. 일단 손실되면 액체 물이 생산 라인으로 자유롭게 흘러 들어갑니다. 이 물은 내부 배관을 부식시키고 민감한 공압 밸브를 파괴하며 자동화 기계를 파손시킵니다.
올바른 냉각 메커니즘을 선택하면 극한 환경에서의 성공이 결정됩니다. 시설에서는 새 장비를 구입하기 전에 사용 가능한 유틸리티 인프라를 평가해야 합니다. 기술을 실제 건물 제약 조건에 맞춰야 합니다.
공냉식 시스템은 주변 공기를 사용하여 내부 열을 거부합니다. 팬은 특별히 설계된 핀형 응축기를 통해 이 공기를 끌어옵니다. 설치는 간단하지만 더운 환경에서는 심각한 물리적 한계에 직면합니다.
환기가 잘 되지 않는 공간에서는 국부적인 미기후에 매우 취약합니다. 실내 온도가 냉매의 응축 온도에 가까워지면 효율이 급격히 떨어집니다. 방이 너무 뜨거워지면 열 전달이 완전히 중단됩니다.

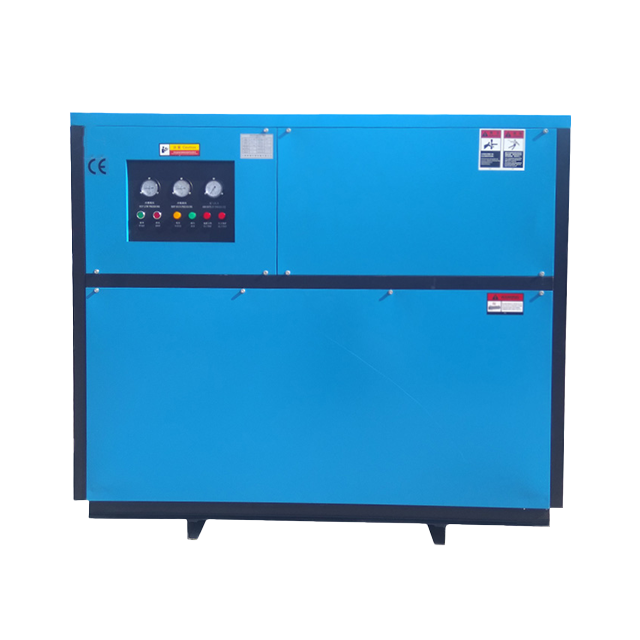

에이 수냉식 공기 건조기는 견고한 산업 등급 솔루션을 제공합니다. 팬 대신 쉘 앤 튜브 또는 판형 열교환기를 사용합니다. 냉각수나 냉각탑 루프와 같은 시설수를 사용하여 열을 거부합니다.
이 설계는 운영상의 주요 이점을 제공합니다. 냉각 효율을 주변 실내 온도와 완전히 분리합니다. 실내 온도가 115°F에 도달해도 장치는 여전히 완벽하게 작동합니다. 또한 대규모 냉각 팬이 없기 때문에 훨씬 작은 물리적 공간을 차지합니다.
그러나 특정 시설 전제 조건이 필요합니다. 기존의 안정적인 냉각수 인프라가 필요합니다. 열 교환기 내부의 스케일링을 방지하려면 물에 적절한 화학적 처리가 필요합니다. 또한 안정적인 수압을 유지하려면 유량 조절 밸브가 필요하고 내부 여과기를 청소하려면 정기적인 유지 관리 일정이 필요합니다.
적절한 냉동식 건조기 선택은 응용 수학에 크게 의존합니다. 마케팅 브로셔에 인쇄된 '명판 CFM'만을 토대로 구매하지 마십시오. 주변 조건이 100°F를 초과하는 순간 명판 용량은 완전히 무효화됩니다.
실제 용량을 찾으려면 경감이라고 하는 수학적 수정 계수를 적용해야 합니다. 기준 용량에 이러한 특정 분수를 곱하면 스트레스 상황에서 실제 성능을 찾을 수 있습니다.
실제 용량 요구 사항을 계산하려면 다음 표준 엔지니어링 공식을 사용하세요.
필요 용량 = 최대 시스템 유량 / (주변 인자 × 입구 인자 × 압력 인자)
실제 계산을 살펴보겠습니다. 압축기 출력이 500CFM이고 높은 열로 인해 결합된 보정 계수가 0.65인 경우 500CFM 장치를 구입할 수 없습니다. 500 / 0.65를 계산합니다. 이러한 조건에서 생존하고 안정적인 이슬점을 유지하려면 실제로 770 CFM 등급의 장치가 필요합니다.
| 주변 온도 | 주변 계수 | 입구 온도 | 입구 계수 |
|---|---|---|---|
| 38°C(100°F) | 1.00 | 38°C(100°F) | 1.00 |
| 41°C(105°F) | 0.97 | 41°C(105°F) | 0.91 |
| 43°C(110°F) | 0.94 | 43°C(110°F) | 0.82 |
| 46°C(115°F) | 0.89 | 46°C(115°F) | 0.75 |
| 49°C(120°F) | 0.85 | 49°C(120°F) | 0.68 |
여름철에는 다양한 제어 유형을 평가해야 합니다. 가변 속도 구동(VSD) 또는 축열체 순환 건조기는 일반적으로 상당한 전기 에너지를 절약합니다. 그러나 극심한 열로 인해 장치가 지속적으로 100% 부하로 실행될 경우 어떤 일이 발생하는지 생각해 보십시오.
여름철 최고 기온이 지속되면 사이클링 장치의 에너지 절약 ROI가 급격히 떨어집니다. 열 부하를 따라잡기 위해 최대 전력을 유지합니다. 비순환 장치는 일정한 최대 부하에서 더 나은 단순성과 내구성을 제공할 수 있습니다. 여름철 최고 데이터뿐만 아니라 연중 기온 프로필을 기준으로 선택하세요.
물리적 설치 조건이 열악하면 완벽한 크기의 수학적 모델도 실패합니다. 증가된 열 추출을 처리할 수 있는 물리적 공간을 준비해야 합니다.
압축기실에서 거부된 열을 적극적으로 제거해야 합니다. 에이 높은 주변 공기 건조기는 엄청난 양의 열 에너지를 배출합니다. 적절한 덕트가 없으면 이 배기 장치로 인해 위험한 열 피드백 루프가 생성됩니다.
장비가 고압 안전 결함으로 인해 작동할 때까지 실내는 지속적으로 가열됩니다. 외부의 뜨거운 배기 공기를 덕트하는 것은 절대적으로 필요합니다. 덕트 팬이 루버의 정압을 극복하여 뜨거운 공기를 건물 밖으로 완전히 밀어낼 수 있는지 확인하십시오.
뜨거운 산업 지역의 콘덴서 핀은 자주 청소해야 합니다. 먼지는 매우 효과적인 단열재 역할을 합니다. 코일 내부에 열을 가두어 냉각 효율을 파괴합니다.
모든 환기 패널 주위에 최소 3피트의 여유 공간을 규정해야 합니다. 이렇게 하면 적절한 신선한 공기 흐름이 보장됩니다. 또한 유지보수 기술자가 일상적인 전원 세척이나 블로우다운을 위해 쉽게 접근할 수 있습니다.
높은 주변 열은 공기 흐름에서 훨씬 더 많은 액체 물을 추출한다는 것을 의미합니다. 표준 기계식 타이머 배수구는 이렇게 극적으로 증가된 볼륨으로 인해 종종 막히게 됩니다. 충분히 오랫동안 열리지 않거나 잔해로 인해 물리적으로 막히게 됩니다.
무손실 전자 커패시턴스 드레인의 필요성을 지정합니다. 이러한 배수구는 더 많은 액체량에 맞게 쉽게 확장됩니다. 물이 있을 때만 열리므로 값비싼 압축 공기의 낭비를 방지할 수 있습니다.
기술 평가에서 실제 조달로 전환하려면 고도로 구조화된 접근 방식이 필요합니다. 성공적이고 안정적인 배포를 보장하려면 다음 논리적 단계를 따르세요.
극한의 열 속에서 성공적인 작동을 위해서는 열역학 및 엄격한 용량 크기 조정이 필요합니다. 이는 단순한 브랜드 선택이나 시장에서 가장 저렴한 제품을 구매하는 것 이상의 의미를 갖습니다. 표준 냉동 사이클의 물리적 한계를 준수해야 합니다.
효과적으로 전진하려면 다음과 같은 행동 중심 단계를 수행하십시오.
A: 표준 장치에는 일반적으로 43°C(110°F)의 엄격한 제한이 있습니다. 이 임계값 이상으로 계속 작동하면 고압 안전 오류가 발생합니다. 냉매 압축기가 과열되고 내부 안전 스위치가 시스템을 차단합니다. 이 메커니즘은 치명적인 기계적 고장을 방지하지만 생산을 완전히 중단시킵니다.
A: 대형화는 수학적 경감을 통해 용량 손실을 보상하는 데 도움이 됩니다. 그러나 물리적인 발열 문제는 해결되지 않습니다. 내부 구성 요소는 극한의 환경 온도에서도 살아남아야 합니다. 공간이 냉매 압축기의 설계 한계를 초과하면 크기가 너무 큰 표준 장치라도 작동하지 않게 됩니다.
A: 이 장치는 높은 주변 열을 위해 제작된 모델과 근본적으로 다릅니다. 높은 흡입구 건조기에는 피스톤 압축기에서 직접 매우 뜨거운 공기(종종 180°F+)를 수용하도록 설계된 내장형 애프터쿨러가 있습니다. 높은 주변 장치는 특히 내부 열을 뜨거운 방으로 방출하는 데 중점을 둡니다.
답변: 응축기 효율과 최종 이슬점 사이에는 직접적인 수학적 상관관계가 있습니다. 실내 온도가 높으면 콘덴서의 열 차단 능력이 저하됩니다. 이로 인해 증발기 온도가 불안정해지고 상승하게 됩니다. 수분은 증기로 남아 있어 심각한 압력 이슬점 스파이크가 발생합니다.
