Welches Vakuumniveau sollte eine ölfreie Pumpe bieten?

Käufer stehen in modernen Fertigungs- und Laborumgebungen vor einem anhaltenden Dilemma. Sie müssen die Notwendigkeit einer nicht kontaminierten Prozessumgebung mit den physikalischen Einschränkungen der Trockentechnologie in Einklang bringen. Saubere Abläufe bleiben für die Produktintegrität von entscheidender Bedeutung. Trockengeräte weisen jedoch inhärente Designbeschränkungen auf.

Branchenexperten äußern häufig große Skepsis gegenüber diesen Systemen. Diese Skepsis ist vor allem in der Heizungs-, Lüftungs- und Klimatechnik sowie in der Schwerindustrie weit verbreitet. Sie fragen sich, ob trockene Geräte ohne Öl eine ausreichende Tiefe erreichen können. Flüssigkeit dient traditionell als wichtiges Dichtmittel zum Schließen mikroskopischer Lücken. Das Entfernen führt zu berechtigten Leistungsproblemen. Die Auswahl ungeeigneter Ausrüstung führt zu ineffizienten Zyklen oder ruinierten Chargen.

Dieser Artikel dient als umfassender Leitfaden für diese technischen Herausforderungen. Unser Ziel ist es, einen objektiven, evidenzbasierten Rahmen für Ihre Einrichtung bereitzustellen. Sie erfahren, wie Sie die realistischen Leistungsgrenzen moderner Trockentechnik einschätzen können. Darüber hinaus legen wir strenge Integrationsvoraussetzungen fest, um Ihren operativen Erfolg sicherzustellen.

Wichtige Erkenntnisse

• Die meisten Trockenpumpen arbeiten effektiv im rauen bis mittleren Vakuumbereich (typischerweise 1 bis 10^{-3}$ mbar), abhängig von der spezifischen Technologie (Membran, Spirale, Klaue oder Schraube).
• Um extreme Tiefen (z. B. 100–300 Mikrometer für bestimmte HVAC- oder Gefriertrocknungsanwendungen) ohne Öl zu erreichen, sind mehrstufige Trockenpumpen oder spezielle Spiralkonstruktionen erforderlich, oft mit höheren Anfangsinvestitionskosten.
• Der wichtigste ROI-Treiber ist die Vermeidung von Ölrückströmen, häufigen Ölwechseln und verunreinigten Abgasen, nicht unbedingt das Erreichen des tiefstmöglichen Enddrucks.
• Für eine ordnungsgemäße Bewertung ist es erforderlich, den für Ihre Anwendung erforderlichen Enddruck mit geeigneten Luftstromeigenschaften der ölfreien Pumpe über den gesamten Abpumpzyklus abzustimmen.

Definieren realistischer Vakuumniveaus für eine ölfreie industrielle Vakuumpumpe

Um zu verstehen, was für ein Um ein Vakuumniveau zu erreichen, müssen wir uns zunächst mit der zugrunde liegenden Physik befassen. Herkömmliche Drehflügelsysteme basieren stark auf der Fluiddynamik. Die Flüssigkeit erfüllt in der Kompressionskammer drei wichtige Funktionen. Es sorgt für eine konstante Schmierung zwischen beweglichen Metallteilen. Es kühlt die internen Mechanismen, indem es Reibungswärme absorbiert. Am wichtigsten ist, dass es mikroskopisch kleine Zwischenräume zwischen rotierenden Rotoren und stationären Statoren abdichtet. Diese Dichtungswirkung ermöglicht es herkömmlichen Einheiten, schnell extrem hohe Drücke zu erreichen.

Ein Eine ölfreie Industrievakuumpumpe muss diese fehlende Flüssigkeitsbarriere ausgleichen. Ingenieure lösen diese komplexe Herausforderung mit extrem engen Bearbeitungstoleranzen. Sie fräsen die Innenrotoren nach mikroskopischen Spezifikationen. Sie nutzen außerdem fortschrittliche PTFE-Spitzendichtungen und dynamische Dichtungsmechanismen. Diese konstruktiven Maßnahmen verhindern, dass zurückströmende Luft das Druckgleichgewicht stört. Allerdings begrenzen diese mechanischen Kompensationen naturgemäß den absoluten, ultimativen Basisdruck, den Sie erreichen können.

Unterschiedliche Strukturdesigns führen zu sehr unterschiedlichen Leistungsgrundlagen. Im Folgenden werden die Standardfunktionen aufgeschlüsselt.

Basisleistung durch Trockentechnologie

Pumpentechnologie	Typischer Enddruck	Beste Anwendungsfälle
Membranpumpen	Bis zu ~1 mbar	Grundlegende Laborunterstützung, Flüssigkeitsfiltration, grobe Prozesse.
Klauenpumpen	Grober Vakuumbereich	Kontinuierliche industrielle Fertigung, Schüttguthandling.
Scroll-Pumpen	~$10^{-2}$ bis $10^{-3}$ mbar	Reinräume, F&E-Umgebungen, Analyseinstrumente.
Trockene Schraubenpumpen	Tiefste Trockenwerte ($10^{-3}$ mbar)	Raue Industrieumgebungen, starke Dampfbelastung.

Membranmodelle eignen sich hervorragend für raue Anwendungen. Sie bewegen Gas, indem sie eine Membran biegen und so den Gasweg vollständig vom Motor isolieren. Klauenmodelle dienen als Arbeitspferde der kontinuierlichen Fertigung. Ihre ineinandergreifenden Klauen schaffen eine trockene, berührungslose Pumpkammer, die sich ideal für die Handhabung geringer Partikelmengen eignet. Scroll-Modelle dienen als Brücke zu mittleren Tiefenbereichen. Sie verwenden zwei Spiralspiralen zur Gaskomprimierung, was sie außergewöhnlich leise und perfekt für Forschungslabore macht. Trockenschneckenmodelle eignen sich für raue Industrieumgebungen. Sie verwenden zwei rotierende Schrauben, um schwere Dampfmengen in Richtung Auspuff zu drücken.

Die Skepsis der Außendiensttechniker bleibt völlig berechtigt. Sie kümmern sich um die Dampfbehandlung und die mikrometertiefe Abdichtung. Bei Trockengeräten treten diese Probleme häufiger auf als bei herkömmlichen, flüssigkeitsdichten Geräten. Dampf kondensiert leicht in einer kalten, trockenen Kammer. Mikrolecks umgehen mechanische Dichtungen viel einfacher als Flüssigkeitsdichtungen. Eine Überspezifikation Ihrer internen Komponenten ist von entscheidender Bedeutung, wenn tiefe Mikrometerwerte für Ihren täglichen Arbeitsablauf unbedingt erforderlich sind.

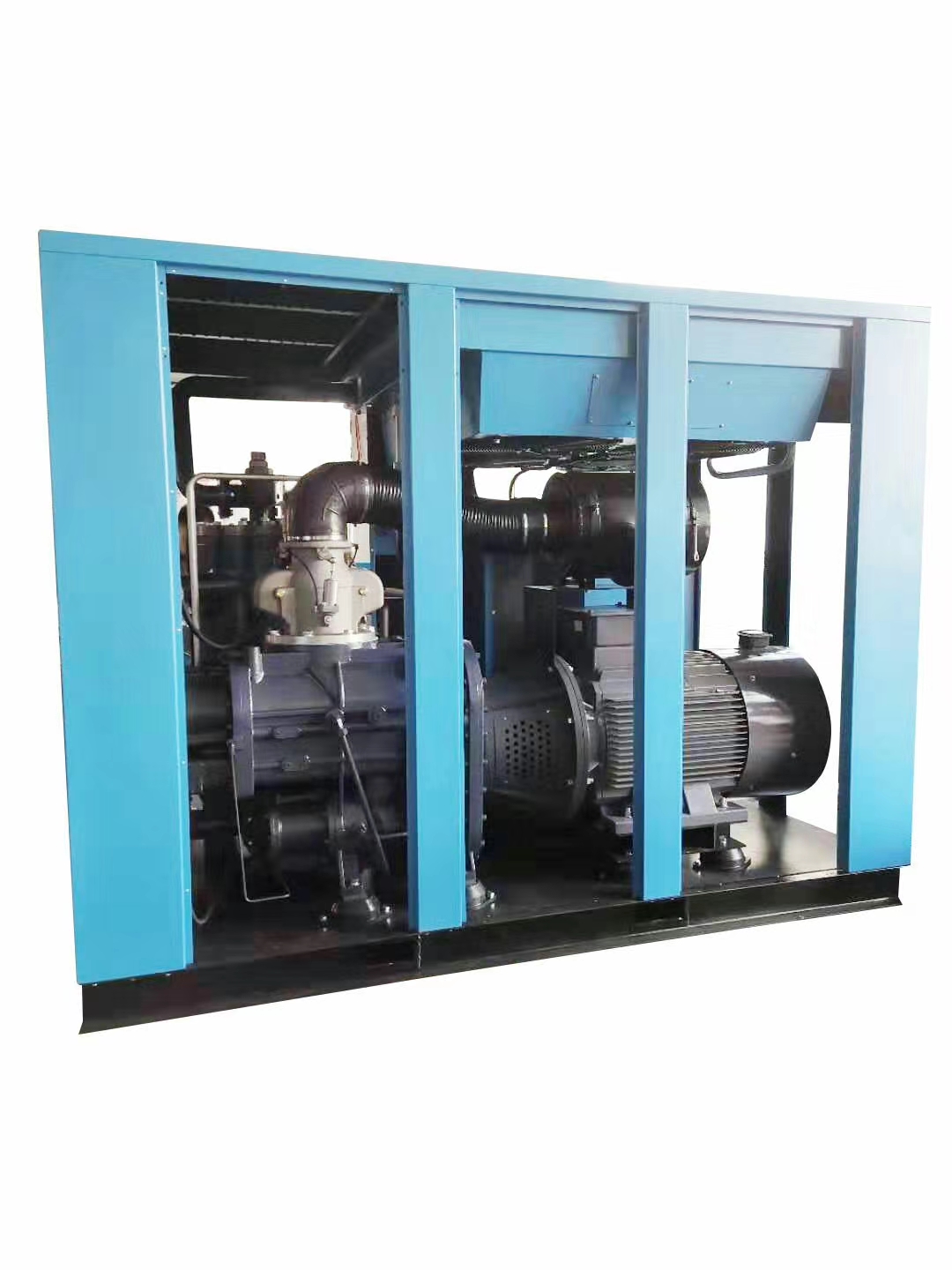

Dimensionierung Ihres industriellen Vakuumsystems: Druck vs. Pumpgeschwindigkeit

Viele Facility Manager machen in der Dimensionierungsphase einen schwerwiegenden Fehler. Dabei wird ausschließlich der auf dem Datenblatt aufgedruckte ultimative Basisdruck herangezogen. Hersteller testen und messen diese Endzahl bei Nulldurchfluss. Ingenieure bezeichnen diesen Zustand als „Deadhead“-Zustand. Eine Pumpe, die im Stillstand arbeitet, leistet keine eigentliche Arbeit.

Stattdessen müssen Sie die tatsächliche Betriebskurve auswerten. Beobachten Sie genau, wie die Der Luftstrom der ölfreien Pumpe verhält sich, wenn das System seine Grenzen erreicht. Eine Einheit könnte einen Enddruck von 10 Mikrometern angeben. Allerdings könnte die effektive Sauggeschwindigkeit auf nahezu Null sinken, sobald sie 50 Mikrometer erreicht. Dieser drastische Rückgang verlängert Ihre Bearbeitungszeit exponentiell. Sie benötigen einen starken Volumenstrom bei Ihrem spezifischen Arbeitsdruck und nicht nur eine niedrige Totdruckzahl.

Das Fehlen von Flüssigkeit verändert auch die thermische Dynamik während des Abpumpzyklus erheblich. Herkömmliche Geräte verwenden Flüssigkeit, um die enorme Kompressionswärme abzuleiten. Trockene Einheiten speichern während der letzten Evakuierungsphasen mehr Wärmeenergie. Diese zurückgehaltene Wärme verändert die internen Gasausdehnungsraten. Heißere Gasmoleküle bewegen sich schneller und lassen sich schwerer komprimieren. Dieses Phänomen reduziert Ihren effektiven Volumenstrom. Beim Übergang zur Trockentechnologie müssen Sie in Ihrem Produktionsplan längere Zeit bis zum Vakuumieren berücksichtigen.

Systemlecks und unerwartete Ausgasungen stellen eine weitere große Hürde dar. Trockengeräte reagieren sehr empfindlich auf Mikrolecks im System. Die Flüssigkeit kann diese winzigen Unvollkommenheiten der Rohrleitungen nicht überdecken. Ein absolut sauberes und dichtes Rohrnetz bleibt eine zwingende Voraussetzung. Sie werden nie die angekündigten Leistungswerte erreichen, wenn Ihre Rohrleitungen das Zurücksickern von atmosphärischer Luft ins Innere zulassen.

Hier sind die häufigsten Ursachen für unerwartete Ausgasungen und Mikrolecks:

• Feuchtigkeit wird tief in die porösen Kammerwände aufgenommen.
• Unsachgemäß gereinigte O-Ringe enthalten mikroskopisch kleine Fettrückstände.
• Flüchtige Verbindungen, die in Ihren eigentlichen Prozessmaterialien eingeschlossen sind.
• Mikroskopische Haarrisse in alternden Schläuchen oder unsachgemäße Anschlüsse.

Die Entscheidungsmatrix: Wann man die Kompromisse der Trockentechnologie akzeptieren sollte

Die Wahl der Trockentechnologie erfordert die Akzeptanz spezifischer mechanischer Kompromisse. Sie müssen klare, messbare Erfolgskriterien für Ihre Einrichtung definieren. Konzentrieren Sie sich hauptsächlich auf Anwendungen, bei denen die Kosten einer Prozessverunreinigung katastrophal sind. Wenn Kreuzkontaminationen Ihr Endprodukt ruinieren, ist die Trockentechnologie obligatorisch.

Die Halbleiterfertigung ist ein perfektes Beispiel für diese Notwendigkeit. Ein einziger mikroskopisch kleiner Flüssigkeitstropfen, der in einen Reinraum zurückströmt, zerstört Siliziumwafer im Wert von mehreren Millionen Dollar. Die Industrie verlangt jederzeit absolute Reinheit. Auch sensible Forschungs- und Entwicklungslabore benötigen diesen Reinheitsgrad. Massenspektrometer verlieren an Genauigkeit bei der Kalibrierung, wenn schädliche Kohlenwasserstoffe in die Prüfkammer gelangen. Auch die pharmazeutische Gefriertrocknung erfordert keine Kohlenwasserstoffexposition, um die strengen FDA-Sicherheitsstandards zu erfüllen. In diesen speziellen Szenarien überwiegen die Reinheitsvorteile die langsameren Abpumpgeschwindigkeiten bei weitem.

In bestimmten Betriebsszenarien dominieren jedoch immer noch herkömmliche flüssigkeitsdichte Einheiten. Objektiv betrachtet sind sie in Umgebungen mit hoher Feuchtigkeit erfolgreich, in denen es an einer geeigneten sekundären Kältefalle mangelt. Die Flüssigkeit bewältigt aggressive Wasserdampfbelastungen viel besser, da sie einer sofortigen inneren Kondensation widersteht. Auch im HVAC-Außendienst mit begrenztem Budget sind sie von großer Bedeutung. HVAC-Techniker müssen routinemäßig schnell 100 Mikrometer erreichen, um eingeschlossene Systemfeuchtigkeit abzudampfen. Tragbare Trockengeräte haben oft Schwierigkeiten, diese hohen Geschwindigkeiten bei wechselnden Außenbedingungen zuverlässig zu erreichen. Auch herkömmliche schmutzige Prozesse begünstigen flüssigkeitsdichte Einheiten. Die schwere Flüssigkeit fängt einströmenden Staub und abrasive Partikel wirksam ein und schützt so die Innenrotoren vor Riefenbildung.

Sie müssen diese betrieblichen Realitäten sorgfältig abwägen. Passen Sie die mechanische Technologie an die spezifischen Umgebungsanforderungen Ihrer Fabrikhalle an. Zwingen Sie trockene Geräte nicht in eine schmutzige, feuchtigkeitsreiche Anwendung, ohne umfangreiche sekundäre Filter- und Auffangnetzwerke zu entwerfen. Dies würde nur zu einem vorzeitigen mechanischen Ausfall führen.

Infrastruktur- und Implementierungsbeschränkungen

Die Anlagenintegration erfordert eine sorgfältige und detaillierte Planung. Sie können nicht einfach eine neue Trockeneinheit in eine alte Rohrleitung einbauen und perfekte Ergebnisse erwarten. Stromversorgung und elektrische Einrichtung erfordern Ihre sofortige Aufmerksamkeit. In großen Produktionshallen wird häufig eine Zentralisierung genutzt Industrielles Vakuumsystem . Diese riesigen Netzwerke erfordern eine hochbelastbare 3-Phasen-Stromversorgung, um das enorme Anlaufdrehmoment bewältigen zu können. Sie erfordern spezielle Schalttafeln, eine robuste Verkabelungsinfrastruktur und geeignete Erdungsprotokolle, um einen kontinuierlichen Betrieb ohne Auslösung von Leistungsschaltern zu gewährleisten.

Umgekehrt bieten lokalisierte Setups viel mehr Flexibilität für kleinere Teams. Viele Labore sind auf ein tragbares Gerät angewiesen 120-V-Vakuumpumpe für Forschungs- und Entwicklungsaufgaben auf dem Tisch. Diese kleineren Einheiten bieten enormen Plug-and-Play-Komfort. Sie können sie problemlos zwischen Abzugshauben oder speziellen Absaugstationen bewegen. Passen Sie die elektrische Kapazität Ihrer Einrichtung immer an Ihren Gerätebedarf an, bevor Sie eine Bestellung abschließen.

Das Wärmemanagement stellt eine weitere wesentliche Einschränkung bei der Implementierung dar. Trockengeräte laufen von Natur aus heißer als herkömmliche Modelle. Es zirkuliert keine Flüssigkeitsmasse, die als Flüssigkeitswärmesenke fungiert. Durch die mechanische Reibung wird erhebliche Wärmeenergie erzeugt, die direkt auf das Außengehäuse übertragen wird. Sie müssen die notwendigen Belüftungsprotokolle für den Pumpenraum skizzieren. Zur Aufrechterhaltung der angestrebten Extraktionswerte sind Kontrollen der Umgebungstemperatur erforderlich. Ein heißer Raum verschlechtert die Pumpleistung schnell. Sorgen Sie für eine ausreichende Luftzirkulation um das Motorgehäuse, um thermische Überlastungsabschaltungen zu verhindern.

Die Wartungsrealität schockiert oft neue Käufer, die keinen Wartungsaufwand erwarten. Ersetzen Sie den Marketing-Mythos vom „wartungsfreien“ Betrieb durch präzise technische Erwartungen. Trockeneinheiten eliminieren erfolgreich den unordentlichen Flüssigkeitswechsel und die Entsorgung gefährlicher Abfälle. Sie verfügen jedoch über mehrere wichtige tragbare interne Komponenten.

Berücksichtigen Sie diese vorhersehbaren Wartungsaufgaben für Ihr Jahresbudget:

1. Ersetzen verschlissener Spitzendichtungen an Scrolleinheiten alle 8.000 bis 10.000 Stunden.
2. Austausch gedehnter PTFE-Membranen nach starker Chemikalienbelastung.
3. Isolierte Außenlager jährlich neu schmieren, um ein Festfressen zu verhindern.
4. Kühlmäntel spülen, um Ablagerungen zu entfernen, wenn wassergekühlte Schneckenmodelle verwendet werden.

Auswahlkriterien und nächste Schritte für die Beschaffung

Die Auswahl des richtigen Modells erfordert einen strengen Rahmen für die Bewertung von Merkmalen und Ergebnissen. Sie müssen lernen, Herstellerspezifikationsblätter skeptisch zu lesen. Konzentrieren Sie sich nicht auf die niedrigste Endzahl, die oben in der Broschüre fett gedruckt ist.

Fordern Sie immer das ausführliche Diagramm der Saugvermögenskurve an. Analysieren Sie genau, wie sich der Volumenstrom bei Ihrem spezifischen Zieldruck verhält. Eine robuste Kurve bleibt relativ länger flach, bevor sie in der Nähe der Endgrenze steil abfällt. Diese flache Kurve weist auf eine starke, zuverlässige Leistung unter realen Prozessgasbelastungen hin. Eine Kurve, die zu Beginn des Zyklus stark abfällt, wird Schwierigkeiten haben, unerwartete Ausgasungen zu bewältigen.

Pilottests dienen als Ihre absolut beste Strategie zur Risikominderung. Verlassen Sie sich niemals ausschließlich auf die vom Hersteller bereitgestellten Labordaten für saubere Luft. Bei realen Anwendungen entstehen Feuchtigkeit, variable Temperaturen und chemische Dämpfe. Wir empfehlen dringend, bei Anbietern Testgeräte anzufordern. Lassen Sie sich umfassend von engagierten Anwendungstechnikern zu Ihrem spezifischen Pipeline-Setup beraten. Überprüfen Sie die Leistung anhand Ihrer tatsächlichen Prozessgaslasten. Testen Sie, wie das Gerät über einen 48-Stunden-Dauerbetrieb mit Ihren spezifischen chemischen Dämpfen oder Partikelstaub umgeht.

Abschluss

Die Angabe einer Trockeneinheit ist eine Übung zur präzisen Abstimmung der Anwendung. Es geht nie nur darum, die niedrigstmögliche Druckzahl auf einem Datenblatt zu jagen. Sie müssen strenge Reinheitsanforderungen mit realistischen physikalischen und mechanischen Einschränkungen in Einklang bringen.

Ihre nächsten Schritte sind entscheidend für die Gewährleistung einer erfolgreichen Installation und langfristigen Zuverlässigkeit. Setzen Sie diese handlungsorientierten Anweisungen um, bevor Sie formelle Gespräche mit dem Anbieter beginnen:

• Überprüfen Sie Ihren absolut maximal zulässigen Druckbedarf rein auf der Grundlage der Prozesswissenschaft.
• Identifizieren Sie alle potenziellen Risiken einer Kohlenwasserstoffkontamination in Ihrem aktuellen Arbeitsablauf.
• Messen Sie Ihren benötigten Volumenstrom präzise in Ihrer Zieldruckphase.
• Fordern Sie eine physische Demonstrationseinheit an, um in Ihrem Betrieb Live-Prozessgase zu testen.

FAQ

F: Kann eine ölfreie Pumpe für HVAC-Anwendungen 100 Mikrometer erreichen?

A: Ja, aber es bringt technische und finanzielle Herausforderungen mit sich. Mehrstufige Scrollpumpen können technisch gesehen 100 Mikrometer erreichen. Für den täglichen Außendienst sind sie jedoch möglicherweise nicht kosteneffektiv. Außerdem neigen sie dazu, weniger robust zu sein, wenn sie der rauen Handhabung ausgesetzt werden, die bei Arbeiten an HVAC-Anlagen vor Ort üblich ist. Herkömmliche, flüssigkeitsdichte Einheiten bleiben die praktische Wahl für schnelle, tiefe Evakuierungen im Feld.

F: Verliert eine Trockenpumpe mit der Zeit ihr Vakuumniveau?

A: Absolut. Normaler Verschleiß an internen Komponenten beeinträchtigt die Leistung. Scrollpumpen sind auf Spitzendichtungen angewiesen. Membranpumpen basieren auf flexiblen Membranen. Da diese Teile Tausende von Stunden lang der Reibung und Biegung ausgesetzt sind, entstehen mikroskopisch kleine Lücken. Durch diese Lücken kann Gas nach hinten rutschen. Dieser allmähliche Verlust des Enddrucks signalisiert, dass Ihr Wartungsintervall erreicht ist.

F: Sind ölfreie Pumpen für die Gefriertrocknung geeignet?

A: Sie eignen sich hervorragend zur Verhinderung von Kontaminationen bei der Gefriertrocknung von Lebensmitteln und Pharmazeutika. Bei der Gefriertrocknung entstehen jedoch enorme Mengen Wasserdampf. Die Pumpe muss speziell für den Umgang mit dieser Feuchtigkeit ausgelegt sein. Zwischen Kammer und Pumpe muss eine Kühlfalle installiert werden. Diese Falle fängt den Dampf ein, bevor er in den Pumpmechanismus gelangt und die Effizienz beeinträchtigt.
