Compresor de aire de tornillo de frecuencia variable de imán permanente de una sola etapa

Compresor de aire de tornillo VSD de imán permanente de una sola etapa 75KW 100HP 8Bar

Se compone principalmente de componentes como el motor principal, el motor, el sistema de refrigeración, la válvula de admisión y el tubo de escape. El motor principal adopta una nueva generación de perfil de tornillo y la cantidad de aceite lubricante para los cojinetes y la cámara de compresión se ha calculado con precisión. El motor es un motor de imán permanente de alta eficiencia, que tiene las ventajas de un par de engranaje bajo y una alta capacidad de sobrecarga. El sistema de enfriamiento generalmente emplea un enfriador con aletas de aluminio con un área de transferencia de calor aumentada y un ventilador de flujo axial de alta eficiencia. La válvula de admisión es una válvula de admisión integrada con un diseño de canal de flujo aerodinámico. Se ha aumentado el diámetro del tubo de escape del cuerpo de la máquina.

Cantidad:
Disponibilidad:





Preguntar Añadir a la cesta

Modelo:
LY-100CV-8
Marca:
LUOYOU
Código:
75KW-8Bar/8kg
Descripción:
75KW, 100HP, 8Bar, la capacidad de producción de gas es de 13,3m³/min. El color se puede personalizar según sus necesidades. Toda la máquina tiene una garantía de 1 año. Ventas directas de fábrica. Buena calidad a un precio razonable. Unidad principal, motor y convertidor de frecuencia de alta calidad.

Descripción general del producto y principio de funcionamiento

El compresor de aire de tornillo VSD de imán permanente de una etapa, 75 KW, 100 HP, 8 bar está diseñado para ofrecer un flujo de aire continuo y de gran volumen para operaciones industriales de baja presión. Al integrar un mecanismo de tornillo giratorio altamente eficiente con un control avanzado del motor, este equipo proporciona un suministro de aire comprimido estable y al mismo tiempo reduce significativamente el desperdicio de energía.

Principio de compresión de una sola etapa
El núcleo de este compresor se basa en un proceso de compresión de una sola etapa. El aire ambiente ingresa al compresor, donde es comprimido por un par de rotores helicoidales entrelazados. Este modelo utiliza un diseño de rotor grande optimizado con una relación de dientes de 5:6. A medida que los rotores giran, el volumen entre las cavidades del rotor disminuye gradualmente, comprimiendo eficientemente el aire a la presión objetivo. El gran diámetro del rotor permite que el sistema alcance el desplazamiento requerido a una velocidad de rotación más baja de 1450 RPM. Esta operación a baja velocidad reduce fundamentalmente la fricción mecánica interna, minimiza el desgaste de los cojinetes y mejora la eficiencia volumétrica general de la unidad compresora.

Integración de la tecnología PM VSD
Un componente crítico de su principio de funcionamiento es la tecnología de accionamiento de velocidad variable de imán permanente (PM VSD). A diferencia de los compresores tradicionales de velocidad fija que funcionan continuamente a plena capacidad o dependen de ciclos de carga/descarga ineficientes, el sistema VSD ajusta dinámicamente la velocidad de rotación del motor de imán permanente para satisfacer la demanda de aire en tiempo real de la instalación. Cuando la demanda cae, el motor se desacelera y cuando la demanda alcanza su punto máximo, acelera. Esta combinación precisa de oferta y demanda elimina los picos de energía y las pérdidas en ralentí, lo que genera un ahorro de energía sin precedentes del 30 al 50 % en comparación con los modelos estándar de velocidad fija.

Resumen de especificaciones principales

El diseño estructural y los componentes internos están configurados para cumplir con estrictos requisitos industriales, lo que garantiza un rendimiento confiable en funcionamiento continuo. A continuación se muestra un resumen de los parámetros técnicos principales que definen las capacidades operativas de este compresor.

Rango de presión de funcionamiento: optimizado específicamente para aplicaciones de 0,21 a 0,3 MPa (3 a 4,35 psi). Esta configuración de baja presión está diseñada para proporcionar un flujo de aire masivo sin la penalización de energía asociada con la sobrecompresión del aire para necesidades de baja presión.
Caudal de aire: la serie ofrece un flujo volumétrico robusto, desde 7,16 m³/min (253 CFM) en modelos de 90 kW hasta 70,23 m³/min (2479 CFM) en unidades de 200 kW. Esta amplia gama garantiza una capacidad adecuada para líneas de producción a gran escala que requieren un volumen de aire constante.
Especificaciones del motor: Equipado con un motor de imán permanente (PM) con clasificación IE5, que representa la clase de eficiencia más alta disponible en la industria. El motor cuenta con una clasificación de protección IP54 para evitar la entrada de polvo y humedad, y utiliza aislamiento de clase F, lo que le permite soportar temperaturas internas de hasta 180 °C sin experimentar degradación del rendimiento ni desmagnetización.
Rendimiento acústico: la combinación del diseño del rotor de baja velocidad de 1450 RPM y una carcasa de amortiguación de sonido especializada mantiene el nivel de ruido operativo en ≤68 dB. Este control acústico estructural ayuda a las instalaciones a cumplir con estrictas normas sobre ruido en el lugar de trabajo y reduce la fatiga del operador.
Sistema de refrigeración: el compresor utiliza un sistema fiable de refrigeración por aire integrado con un radiador de alta capacidad. Esta estructura de gestión térmica es capaz de mantener temperaturas de funcionamiento óptimas incluso cuando las condiciones ambientales alcanzan hasta 46 °C, lo que garantiza un funcionamiento continuo en entornos industriales calurosos.

El siguiente vídeo demuestra la integridad estructural y la estabilidad operativa de la unidad compresora:

Control dinámico de presión y optimización de energía

La principal ventaja de este compresor de aire de tornillo VSD de imán permanente de 75 KW y 100 HP radica en su excepcional eficiencia energética y rendimiento de respuesta. Equipado con un avanzado variador de velocidad (VSD), el sistema ajusta inteligentemente la velocidad del motor en solo 1 segundo para adaptarse perfectamente a la demanda de flujo de aire en tiempo real de sus instalaciones. Esta rápida respuesta elimina las fluctuaciones de presión y controla estrictamente la salida de aire. Al hacerlo, erradica eficazmente la pérdida de energía sin carga del 15 al 20 % que normalmente afecta a los compresores tradicionales de velocidad fija durante los períodos de inactividad o de baja demanda. Para las operaciones industriales, esto se traduce en una reducción significativa del gasto anual en electricidad, lo que garantiza un rápido retorno de la inversión y reduce el costo total de propiedad (TCO) general para la empresa compradora.

Diseño duradero para operación continua de servicio pesado

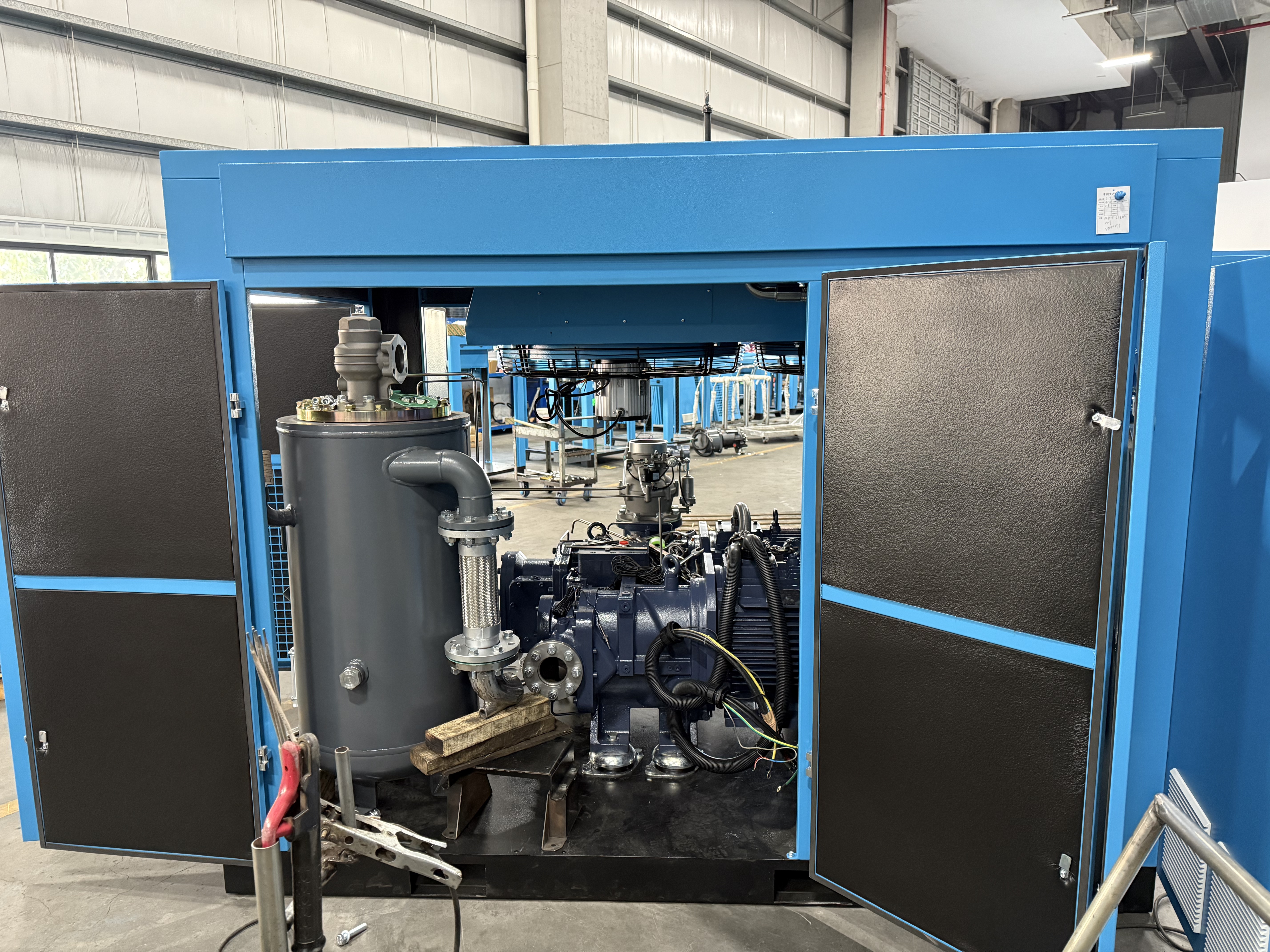

La confiabilidad es fundamental para las líneas de producción continua y este compresor está diseñado para ofrecer un rendimiento inquebrantable en entornos industriales exigentes. Está construido con una carcasa de hierro fundido de alta resistencia y rotores mecanizados con precisión que garantizan la integridad estructural bajo funcionamiento continuo a alta presión. Además, la unidad neumática está equipada con rodamientos SKF de primera calidad , reconocidos mundialmente por su excepcional capacidad de carga y resistencia al desgaste mecánico. Esta sólida combinación garantiza una impresionante vida útil de 100.000 horas . Los administradores de instalaciones pueden confiar en esta construcción duradera para minimizar el tiempo de inactividad inesperado, reducir la frecuencia de revisiones mecánicas importantes y mantener una productividad constante año tras año.

Baja vibración para una mejor protección del sistema

La estabilidad mecánica no sólo beneficia al compresor en sí, sino que también protege toda su infraestructura neumática. El diseño del rotor grande, junto con la geometría de los dientes optimizada, garantiza una rotación excepcionalmente suave y minimiza las pulsaciones de aire en el punto de descarga. Esta operación de baja vibración reduce significativamente la tensión mecánica y la fatiga en tuberías, válvulas de control y herramientas neumáticas sensibles aguas abajo. Al proporcionar un flujo de aire estable y suave, este compresor puede extender la vida útil de su equipo posterior hasta en un 30% . Esta protección proactiva ayuda a prevenir costosas fugas de aire comprimido, reduce la necesidad de reemplazos frecuentes de componentes y mantiene la integridad a largo plazo de la red de aire de su fábrica.

Instalación Plug-and-Play para una implementación rápida

Para minimizar los costos de instalación y simplificar la integración en el sitio, este compresor de una etapa de 8 bar presenta un diseño plug-and-play altamente integrado. Viene preequipado con un separador ciclónico de alta eficiencia , que elimina activamente la humedad a granel y las partículas sólidas directamente en la fuente, reduciendo así la carga de trabajo en los filtros y secadores de aire posteriores. Además, un enfriador de baja presión integrado garantiza temperaturas de descarga óptimas desde el primer momento. Este preensamblaje integral elimina la necesidad de modificaciones complejas de tuberías externas durante la configuración inicial, lo que permite a los equipos de ingeniería conectar rápidamente la unidad a los sistemas existentes e iniciar la producción con un retraso mínimo.

Integración inteligente de IoT para mantenimiento predictivo

Las instalaciones industriales modernas requieren una gestión basada en datos y este compresor admite conectividad inteligente avanzada para satisfacer esas demandas. A través de una opcional de monitoreo de IoT basada en la nube plataforma , los operadores de plantas obtienen acceso a análisis integrales en tiempo real que cubren el uso de energía, la estabilidad de la presión, las tendencias de temperatura y el estado general de la máquina. Este flujo continuo de datos permite a los gerentes optimizar los parámetros de rendimiento de forma remota y realizar un seguimiento de los costos operativos con precisión. Más importante aún, el sistema puede predecir las necesidades de mantenimiento antes de que se conviertan en fallas críticas, enviando alertas automáticas para el servicio de rutina. Esta integración inteligente reduce la dependencia de inspecciones manuales de rutina, reduce los costos de mano de obra y garantiza que el compresor funcione con la máxima eficiencia durante todo su ciclo de vida.

El compresor de aire de tornillo VSD de imán permanente de una sola etapa, 75 KW, 100 HP, 8 bar, está diseñado específicamente para manejar las demandas de aire comprimido rigurosas y fluctuantes de las aplicaciones industriales modernas. Al proporcionar una salida de presión constante de 8 bar y utilizar tecnología de accionamiento de velocidad variable para adaptarse al consumo de aire en tiempo real, este compresor garantiza una productividad continua y una estabilidad operativa. A continuación se detallan los escenarios de aplicación clave en los que este equipo resuelve desafíos específicos de la industria y respalda procesos neumáticos críticos.

Ensamblaje automotriz

En las plantas de fabricación de automóviles, mantener un suministro de aire comprimido continuo y estable es esencial para garantizar la calidad del producto y la eficiencia operativa. Las fluctuaciones en la presión del aire pueden provocar una aplicación de pintura desigual o soldaduras incompletas, lo que resulta en costosos retrabajos. Este compresor VSD de 75 KW alimenta de manera confiable los sistemas de ventilación de las cabinas de pintura , lo que garantiza un flujo de aire constante que es fundamental para una atomización precisa de la pintura y mantener los estándares de seguridad de los trabajadores. Además, proporciona potencia neumática constante para herramientas de soldadura neumáticas de alta resistencia y actuadores de cintas transportadoras . Al adaptar la salida de aire a las diferentes demandas de los diferentes turnos de producción, el compresor evita caídas de presión en toda la línea de montaje, lo que reduce las tasas de defectos y mantiene los procesos automatizados funcionando de manera eficiente.

Construcción

Los sitios de construcción se caracterizan por ambientes hostiles, polvorientos y, a menudo, húmedos que pueden afectar gravemente el rendimiento de los equipos. La confiabilidad es primordial, ya que el aire comprimido se utiliza con frecuencia para impulsar maquinaria pesada esencial. Equipado con una protección IP54 duradera, este compresor está diseñado para resistir la entrada de polvo y humedad, lo que garantiza un funcionamiento confiable incluso en condiciones exteriores difíciles. Soporta eficazmente equipos de mezcla de concreto para la preparación continua de materiales y acciona potentes perforadoras neumáticas para excavación y rotura de superficies. Además, suministra el volumen de aire necesario para los sistemas de recolección de polvo en el sitio , lo que ayuda a los contratistas a cumplir con las normas ambientales y de salud ocupacional. La presión estable de 8 bares garantiza que las herramientas neumáticas reciban la potencia adecuada, incluso cuando se utilizan al final de largas mangueras de distribución.

Minería

Las operaciones mineras, ya sean subterráneas o a cielo abierto, presentan algunos de los entornos industriales más extremos. Las fallas de los equipos en estos entornos pueden provocar importantes riesgos de seguridad y graves retrasos en la producción. La construcción duradera de este compresor de aire de 100 HP le permite soportar las duras y abrasivas condiciones típicas de las minas. Desempeña un papel crucial en el suministro de aire de ventilación continua a las minas subterráneas, lo cual es vital para mantener la calidad del aire respirable y garantizar la seguridad de los mineros. Además, impulsa sistemas neumáticos de transporte de minerales a gran escala , facilitando el transporte eficiente de los materiales extraídos. La entrega constante de aire minimiza el riesgo de bloqueos de tuberías en los sistemas de transporte y garantiza que la infraestructura neumática crítica permanezca operativa las 24 horas del día.

Industria textil

La industria textil exige un suministro de aire excepcionalmente estable, ya que incluso pequeñas fluctuaciones de presión pueden provocar roturas del hilo, paradas de la máquina o inconsistencias en la textura del tejido. Este compresor VSD de imán permanente es capaz de mantener un flujo de aire constante , lo que lo convierte en una solución neumática confiable para procesos sensibles de fabricación textil. Apoya eficazmente el funcionamiento continuo de máquinas de tejer (como telares de chorro de aire) y equipos de hilado modernos . También proporciona una presión de aire constante para los sistemas de secado de telas y procesos de acabado. Al evitar las caídas de presión que normalmente causan defectos en los materiales, este compresor garantiza una calidad uniforme de la tela y ayuda a las instalaciones textiles a maximizar su rendimiento de producción mientras minimiza el desperdicio de material.

Modelo	Potencia (kW)	Presión (bar)	Entrega de aire (m³/min)	Diámetro de la tubería.	Ruido (dB(A))	Dimensiones (mm)	Peso (kg)
Modelos de frecuencia variable de imán permanente
LY-10PV	7.5	8	1.2	G1/2	66±2	800720950	240
		10	1.0
		13	0.8
LY-15PV	11	8	1.6	G3/4	68±2	9508001070	405
		10	1.4
		13	1.2
LY-20CV	15	8	2.4	G3/4	68±2	9508001070	430
		10	2.0
		13	1.7
LY-25CV	18.5	8	2.9	G3/4	68±2	95011001110	510
		10	2.7
		13	2.2
LY-30CV	22	8	3.5	G1 1/4	69±2	13008601135	540
		10	3.2
		13	2.9
LY-40CV	30	8	5.0	G1 1/4	69±2	13008601135	690
		10	4.3
		13	3.7
LY-50CV	37	8	6.1	G1 1/2	70±2	105010501450	750
		10	5.7
		13	5.1
LY-60CV	45	8	8.0	G2	72±2	130011001350	920
		10	6.8
		13	5.8
LY-75CV	55	8	10.1	G2	73±2	150011501500	1500
		10	7.8
		13	7.3
LY-100CV	75	8	13.3	G2	75±2	190012001555	1800
		10	12.2
		13	9.0
LY-125CV	90	8	16.3	G2	75±2	210012501700	2200
		10	14.6
		13	12.3
LY-150CV	110	8	20.6	DN65	75±2	230016502000	2900
		10	17.0
		13	14.2
LY-180CV	132	8	24.0	DN65	75±2	255016502000	3100
		10	20.6
		13	16.5
LY-220CV	160	8	27.0	DN80	75±2	255016502000	3300
		10	23.2
		13	19.7
LY-250CV	185	8	30.2	DN80	78±2	280017502100	3500
		10	27.0
		13	22.5
LY-300CV	220	8	36.4	DN100	78±2	320019502150	4500
		10	33.1
		13	38.5
LY-340CV	250	8	42.5	DN100	78±2	320019502150	4600
		10	38.8
		13	34.6
LY-420CV	315	8	55.6	DN100	80±2	320019502150	7000
		10	49.6
		13	42.7
LY-480CV	355	8	65.0	DN100	82±2	430016502000	7500
		10	55.0
		13	48.0
LY-540CV	400	8	72.0	DN100	83±2	430019502000	8100
		10	62.0
		13	52.5

1. ¿Quiénes somos y cuál es su experiencia en fabricación?

Somos un fabricante profesional de compresores de aire ubicado en Shanghai. Con más de 10 años de experiencia dedicada en la producción y exportación de compresores de aire industriales, secadores de aire y filtros de aire, brindamos equipos de aire comprimido confiables y soluciones personalizadas a clientes globales.

2. ¿Cómo se garantiza un servicio al cliente y soporte técnico rápidos?

Entendemos la importancia de las operaciones industriales continuas. Para respaldar sus líneas de producción, brindamos un completo servicio de atención al cliente en línea las 24 horas para ayudarlo con consultas de compra, orientación de instalación y soporte de mantenimiento en cualquier momento.

3. ¿Por qué deberíamos elegir su instalación de fabricación?

Respaldados por excelentes capacidades de diseño y tecnología de fabricación avanzada, hemos construido una sólida reputación en los mercados nacionales y extranjeros. Tenemos mucha confianza en ofrecer una calidad constante del producto, un rendimiento confiable y un servicio dedicado para respaldar sus necesidades operativas a largo plazo.

4. ¿Cuáles son las condiciones de pago aceptadas para pedidos internacionales?

Para facilitar transacciones convenientes y seguras para nuestros compradores globales, ofrecemos opciones financieras flexibles. Aceptamos una variedad de métodos de pago, incluidos T/T, L/C, D/P, Western Union, PayPal y tarjetas de crédito.

5. ¿Se pueden personalizar los compresores de aire para cumplir con los requisitos específicos del proyecto?

Sí, ofrecemos servicios de personalización flexibles para satisfacer demandas operativas únicas. Si lo solicita, nuestro equipo de ingeniería puede modificar, rediseñar y volver a ensamblar productos para garantizar que el equipo se adapte perfectamente a sus requisitos industriales específicos y a las condiciones del sitio.

6. ¿Cuál es la cantidad mínima de pedido (MOQ) para sus productos?

Dado que nuestros productos están diseñados para un uso industrial profesional, mantenemos una política de compras muy flexible. La cantidad mínima de pedido para nuestros compresores de aire de tornillo es de solo 1 juego, lo que le permite adquirir exactamente lo que necesita con un riesgo de adquisición mínimo y sin presión de inventario innecesaria.
