ضاغط هواء حلزوني بمغناطيس دائم ومتغير التردد بمرحلة واحدة

ضاغط هواء لولبي 75 كيلو وات 100 حصان 8 بار أحادي المرحلة بمغناطيس دائم VSD

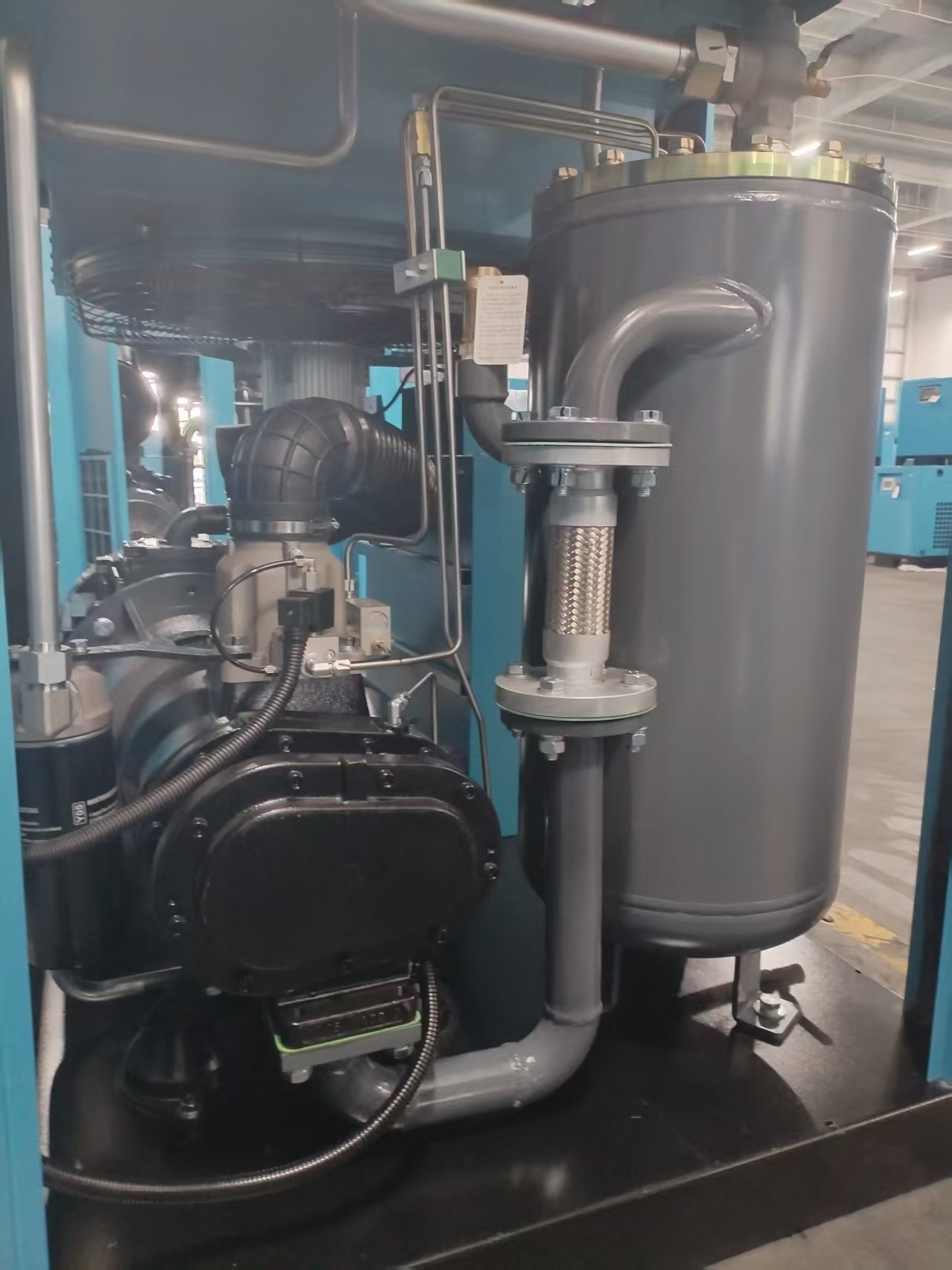

إنه يتكون بشكل أساسي من مكونات مثل المحرك الرئيسي، المحرك، نظام التبريد، صمام السحب، وأنبوب العادم. يعتمد المحرك الرئيسي جيلًا جديدًا من التشكيلات اللولبية، وقد تم حساب كمية زيت التشحيم للمحامل وغرفة الضغط بدقة. المحرك عبارة عن محرك مغناطيسي دائم عالي الكفاءة، يتميز بمزايا عزم الدوران المنخفض وقدرة التحميل الزائد العالية. يستخدم نظام التبريد عادةً مبردًا بزعانف من الألومنيوم مع مساحة نقل حرارة متزايدة ومروحة تدفق محورية عالية الكفاءة. صمام السحب هو صمام سحب متكامل بتصميم قناة تدفق انسيابية. تم زيادة قطر ماسورة العادم لجسم الآلة.

كمية:
التوفر:





استفسر أضف إلى السلة

نموذج:
LY-100CV-8
ماركة:
لويو
شفرة:
75KW-8Bar/8 كجم
وصف:
75KW، 100HP، 8Bar، قدرة إنتاج الغاز 13.3m³/min. يمكن تخصيص اللون وفقًا لاحتياجاتك. الجهاز كله مضمون لمدة 1 سنة. مبيعات المصنع مباشرة. نوعية جيدة بسعر معقول. وحدة رئيسية ومحرك ومحول تردد عالي الجودة.

نظرة عامة على المنتج ومبدأ العمل

تم تصميم ضاغط الهواء اللولبي VSD أحادي المرحلة بقدرة 75 كيلو وات 100 حصان 8 بار لتوفير تدفق هواء مستمر بكمية كبيرة للعمليات الصناعية ذات الضغط المنخفض. من خلال دمج آلية لولبية دوارة عالية الكفاءة مع التحكم المتقدم في المحرك، توفر هذه المعدات إمدادًا مستقرًا للهواء المضغوط مع تقليل هدر الطاقة بشكل كبير.

مبدأ الضغط بمرحلة واحدة
يعتمد جوهر هذا الضاغط على عملية ضغط بمرحلة واحدة. يتم سحب الهواء المحيط إلى نهاية الهواء، حيث يتم ضغطه بواسطة زوج من الدوارات الحلزونية المتشابكة. يستخدم هذا الطراز تصميمًا دوارًا كبيرًا مُحسّنًا يتميز بنسبة أسنان تبلغ 5:6. ومع دوران الدوارات، يتناقص الحجم بين تجاويف الدوار تدريجيًا، مما يؤدي إلى ضغط الهواء بكفاءة حتى يصل إلى الضغط المستهدف. يسمح قطر الدوار الكبير للنظام بتحقيق الإزاحة المطلوبة بسرعة دوران أقل تبلغ 1450 دورة في الدقيقة. تقلل هذه العملية منخفضة السرعة بشكل أساسي من الاحتكاك الميكانيكي الداخلي، وتقلل من تآكل المحمل، وتعزز الكفاءة الحجمية الإجمالية لطرف الهواء.

تكامل تقنية PM VSD
أحد العناصر المهمة في مبدأ عملها هو تقنية محرك المغناطيس الدائم ذو السرعة المتغيرة (PM VSD). على عكس الضواغط التقليدية ذات السرعة الثابتة التي تعمل بشكل مستمر بكامل طاقتها أو تعتمد على دورات تحميل/تفريغ غير فعالة، يقوم نظام VSD بضبط سرعة دوران محرك المغناطيس الدائم ديناميكيًا لتتناسب مع الطلب الهوائي في الوقت الفعلي للمنشأة. عندما ينخفض الطلب، يتباطأ المحرك، وعندما يصل الطلب إلى الذروة، فإنه يتسارع. تؤدي هذه المطابقة الدقيقة للعرض والطلب إلى القضاء على ارتفاعات الطاقة وخسائر التباطؤ، مما يؤدي إلى توفير غير مسبوق في الطاقة بنسبة 30-50% مقارنة بالنماذج القياسية ذات السرعة الثابتة.

ملخص المواصفات الأساسية

تم تكوين التصميم الهيكلي والمكونات الداخلية لتلبية المتطلبات الصناعية الصارمة، مما يضمن الأداء الموثوق به في ظل التشغيل المستمر. يوجد أدناه ملخص للمعايير الفنية الأساسية التي تحدد القدرات التشغيلية لهذا الضاغط.

نطاق ضغط التشغيل: مُحسّن خصيصًا لتطبيقات 0.21-0.3 ميجا باسكال (3-4.35 رطل لكل بوصة مربعة). تم تصميم تكوين الضغط المنخفض هذا لتوفير تدفق هواء هائل دون خسارة الطاقة المرتبطة بضغط الهواء الزائد لتلبية احتياجات الضغط المنخفض.
معدل تدفق الهواء: توفر السلسلة تدفقًا حجميًا قويًا، بدءًا من 7.16 متر مكعب/دقيقة (253 قدم مكعب في الدقيقة) في موديلات بقدرة 90 كيلووات حتى 70.23 متر مكعب/دقيقة (2479 قدم مكعب في الدقيقة) في وحدات بقدرة 200 كيلووات. يضمن هذا النطاق الواسع القدرة الكافية لخطوط الإنتاج واسعة النطاق التي تتطلب حجم هواء ثابتًا.
مواصفات المحرك: مزود بمحرك مغناطيسي دائم (PM) حاصل على تصنيف IE5، وهو ما يمثل أعلى فئة كفاءة متوفرة في الصناعة. يتميز المحرك بتصنيف حماية IP54 لمنع دخول الغبار والرطوبة، ويستخدم العزل من الفئة F، مما يمكنه من تحمل درجات الحرارة الداخلية حتى 180 درجة مئوية دون التعرض لتدهور الأداء أو إزالة المغناطيسية.
الأداء الصوتي: يحافظ الجمع بين تصميم الدوار ذو السرعة المنخفضة 1450 دورة في الدقيقة والغلاف المخصص لتخميد الصوت على مستوى الضوضاء التشغيلية عند ≥68 ديسيبل. يساعد هذا التحكم الصوتي الهيكلي المنشآت على الامتثال للوائح الضوضاء الصارمة في مكان العمل ويقلل من إجهاد المشغل.
نظام التبريد: يستخدم الضاغط نظامًا موثوقًا لتبريد الهواء ومتكاملًا مع مشعاع عالي السعة. هيكل الإدارة الحرارية هذا قادر على الحفاظ على درجات حرارة التشغيل المثالية حتى عندما تصل الظروف المحيطة إلى 46 درجة مئوية، مما يضمن التشغيل المستمر في البيئات الصناعية الساخنة.

يوضح الفيديو أدناه السلامة الهيكلية والاستقرار التشغيلي لوحدة الضاغط:

التحكم في الضغط الديناميكي وتحسين الطاقة

الميزة الأساسية لضاغط الهواء اللولبي VSD ذو المغناطيس الدائم بقدرة 75 كيلو واط و100 حصان تكمن في كفاءة الطاقة الاستثنائية والأداء سريع الاستجابة. مزود بمحرك متغير السرعة (VSD) متطور، يقوم النظام بضبط سرعة المحرك بذكاء في ثانية واحدة فقط ليتوافق بشكل مثالي مع طلب تدفق الهواء في الوقت الحقيقي لمنشأتك. هذه الاستجابة السريعة تقضي على تقلبات الضغط وتتحكم بشكل صارم في إخراج الهواء. ومن خلال القيام بذلك، فإنه يقضي بشكل فعال على فقدان الطاقة بنسبة 15-20% بدون تحميل والذي عادةً ما تعاني منه الضواغط التقليدية ذات السرعة الثابتة أثناء فترات الخمول أو انخفاض الطلب. بالنسبة للعمليات الصناعية، يُترجم هذا إلى انخفاض كبير في نفقات الكهرباء السنوية، مما يضمن عائدًا سريعًا على الاستثمار وخفض التكلفة الإجمالية للملكية (TCO) للمشروع المشتري.

تصميم متين للتشغيل المستمر للخدمة الشاقة

تعد الموثوقية أمرًا بالغ الأهمية لخطوط الإنتاج المستمرة، وقد تم تصميم هذا الضاغط لتوفير أداء ثابت في البيئات الصناعية كثيرة المتطلبات. لقد تم بناؤه بهيكل من الحديد الزهر عالي التحمل ودوارات مُصنعة بدقة تضمن السلامة الهيكلية في ظل التشغيل المستمر بالضغط العالي. علاوة على ذلك، تم تجهيز طرف الهواء بمحامل SKF المتميزة ، والمعترف بها عالميًا بقدرتها الاستثنائية على تحمل الأحمال ومقاومتها للتآكل الميكانيكي. يضمن هذا المزيج القوي عمرًا مذهلاً يصل إلى 100000 ساعة . يمكن لمديري المرافق الاعتماد على هذا البناء المتين لتقليل فترات التوقف غير المتوقعة، وتقليل تكرار الإصلاحات الميكانيكية الرئيسية، والحفاظ على إنتاجية ثابتة عامًا بعد عام.

اهتزاز منخفض لحماية محسنة للنظام

لا يفيد الاستقرار الميكانيكي الضاغط نفسه فحسب، بل يحمي أيضًا البنية التحتية الهوائية بالكامل. يضمن تصميم الدوار الكبير، المقترن بهندسة الأسنان المُحسّنة، دورانًا سلسًا بشكل استثنائي ويقلل من نبض الهواء عند نقطة التفريغ. تعمل هذه العملية منخفضة الاهتزاز على تقليل الضغط الميكانيكي والتعب بشكل كبير على الأنابيب السفلية وصمامات التحكم والأدوات الهوائية الحساسة. من خلال توفير تدفق هواء ثابت وسلس، يمكن لهذا الضاغط أن يطيل عمر خدمة معداتك النهائية بنسبة تصل إلى 30% . تساعد هذه الحماية الاستباقية على منع تسرب الهواء المضغوط المكلف، وتقلل من الحاجة إلى استبدال المكونات بشكل متكرر، وتحافظ على سلامة شبكة الهواء الخاصة بالمصنع على المدى الطويل.

تثبيت التوصيل والتشغيل للنشر السريع

لتقليل تكاليف التثبيت وتبسيط التكامل مع الموقع، يتميز هذا الضاغط أحادي المرحلة 8Bar بتصميم متكامل للغاية وقابل للتوصيل والتشغيل. يأتي مزودًا مسبقًا بفاصل إعصاري عالي الكفاءة ، والذي يعمل بشكل فعال على إزالة الرطوبة الكبيرة والجسيمات الصلبة مباشرة من المصدر، وبالتالي تقليل عبء العمل على مجففات الهواء والمرشحات. بالإضافة إلى ذلك، يضمن المدمج مبرد الضغط المنخفض درجات حرارة التفريغ المثالية فور إخراجها من الصندوق. يلغي هذا التجميع المسبق الشامل الحاجة إلى تعديلات معقدة على الأنابيب الخارجية أثناء الإعداد الأولي، مما يسمح للفرق الهندسية بتوصيل الوحدة بسرعة بالأنظمة الحالية وبدء الإنتاج بأقل قدر من التأخير.

التكامل الذكي مع إنترنت الأشياء للصيانة التنبؤية

تتطلب المنشآت الصناعية الحديثة إدارة تعتمد على البيانات، ويدعم هذا الضاغط الاتصال الذكي المتقدم لتلبية تلك المتطلبات. من خلال الاختيارية القائمة على السحابة منصة مراقبة إنترنت الأشياء ، يمكن لمشغلي المصانع الوصول إلى تحليلات شاملة في الوقت الفعلي تغطي استخدام الطاقة، واستقرار الضغط، واتجاهات درجة الحرارة، والصحة العامة للماكينة. يسمح تدفق البيانات المستمر هذا للمديرين بتحسين معايير الأداء عن بعد وتتبع تكاليف التشغيل بدقة. والأهم من ذلك، يمكن للنظام التنبؤ باحتياجات الصيانة قبل أن تتفاقم إلى أعطال خطيرة، وإرسال تنبيهات تلقائية للخدمة الروتينية. يقلل هذا التكامل الذكي من الاعتماد على عمليات الفحص الروتينية اليدوية، ويقلل من تكاليف العمالة، ويضمن تشغيل الضاغط بأعلى كفاءة طوال دورة حياته بأكملها.

تم تصميم ضاغط الهواء اللولبي VSD ذو المغناطيس الدائم ذو المرحلة الواحدة 75KW 100HP 8Bar خصيصًا للتعامل مع متطلبات الهواء المضغوط الصارمة والمتقلبة للتطبيقات الصناعية الحديثة. من خلال توفير خرج ضغط ثابت يبلغ 8 بار واستخدام تقنية القيادة المتغيرة السرعة للتكيف مع استهلاك الهواء في الوقت الحقيقي، يضمن هذا الضاغط إنتاجية مستمرة واستقرارًا تشغيليًا. فيما يلي سيناريوهات التطبيق الرئيسية حيث تعمل هذه المعدات على حل التحديات الخاصة بالصناعة ودعم العمليات الهوائية الهامة.

تجميع السيارات

في مصانع تصنيع السيارات، يعد الحفاظ على إمدادات الهواء المضغوط المستمرة والمستقرة أمرًا ضروريًا لضمان جودة المنتج والكفاءة التشغيلية. يمكن أن تؤدي التقلبات في ضغط الهواء إلى تطبيق طلاء غير متساوٍ أو لحامات غير كاملة، مما يؤدي إلى إعادة العمل المكلفة. يعمل هذا الضاغط VSD بقدرة 75 كيلو وات على تشغيل أنظمة تهوية حجرة الطلاء بشكل موثوق ، مما يضمن تدفق هواء ثابتًا وهو أمر بالغ الأهمية لتذرية الطلاء بدقة والحفاظ على معايير سلامة العمال. بالإضافة إلى ذلك، فهي توفر طاقة هوائية ثابتة شديدة التحمل لأدوات اللحام الهوائية ومشغلات الحزام الناقل . من خلال مطابقة إخراج الهواء مع المتطلبات المتنوعة لنوبات الإنتاج المختلفة، يمنع الضاغط انخفاض الضغط عبر خط التجميع، وبالتالي تقليل معدلات العيوب والحفاظ على تشغيل العمليات الآلية بكفاءة.

بناء

تتميز مواقع البناء ببيئات قاسية ومغبرة ورطبة في كثير من الأحيان والتي يمكن أن تؤثر بشدة على أداء المعدات. تعد الموثوقية أمرًا بالغ الأهمية، حيث يتم استخدام الهواء المضغوط بشكل متكرر لقيادة الآلات الثقيلة الأساسية. تم تصميم هذا الضاغط، المجهز بحماية IP54 المتينة، لمقاومة دخول الغبار والرطوبة، مما يضمن التشغيل الموثوق به حتى في الظروف الخارجية الصعبة. إنه يدعم بشكل فعال معدات خلط الخرسانة للتحضير المستمر للمواد ويشغل مثقاب الصخور الهوائي القوي للحفر وتكسير السطح. علاوة على ذلك، فإنه يوفر حجم الهواء اللازم في الموقع لأنظمة جمع الغبار ، مما يساعد المقاولين على الامتثال للوائح الصحة البيئية والمهنية. ويضمن الضغط المستقر البالغ 8 بار حصول الأدوات الهوائية على الطاقة الكافية، حتى عند تشغيلها في نهاية خراطيم التوزيع الطويلة.

التعدين

تمثل عمليات التعدين، سواء كانت تحت الأرض أو في الحفرة المفتوحة، بعضًا من البيئات الصناعية الأكثر تطرفًا. يمكن أن يؤدي فشل المعدات في هذه الإعدادات إلى مخاطر كبيرة على السلامة وتأخيرات شديدة في الإنتاج. إن البناء المتين لضاغط الهواء بقوة 100 حصان يسمح له بمقاومة الظروف القاسية والكاشطة النموذجية لمواقع التعدين. إنه يلعب دورًا حاسمًا في توفير هواء التهوية المستمر للمناجم الموجودة تحت الأرض، وهو أمر حيوي للحفاظ على جودة الهواء القابل للتنفس وضمان سلامة عمال المناجم. علاوة على ذلك، فإنها تعمل على تشغيل واسعة النطاق أنظمة نقل الخام الهوائية ، مما يسهل النقل الفعال للمواد المستخرجة. يقلل توصيل الهواء المتسق من مخاطر انسداد خطوط الأنابيب في أنظمة النقل ويضمن بقاء البنية التحتية الهوائية الحيوية قيد التشغيل على مدار الساعة.

صناعة النسيج

تتطلب صناعة النسيج إمدادات هواء مستقرة بشكل استثنائي، حيث أن تقلبات الضغط البسيطة يمكن أن تسبب كسر الغزل، أو توقف الماكينة، أو عدم الاتساق في نسيج القماش. إن ضاغط VSD ذو المغناطيس الدائم قادر على الحفاظ على تدفق هواء ثابت ، مما يجعله حلاً هوائيًا موثوقًا لعمليات تصنيع المنسوجات الحساسة. إنه يدعم بشكل فعال التشغيل المستمر لآلات النسيج (مثل أنوال الهواء النفاث) ومعدات الغزل الحديثة . كما أنه يوفر ضغط هواء ثابتًا لأنظمة تجفيف القماش وعمليات التشطيب. من خلال منع انخفاض الضغط الذي يسبب عادةً عيوبًا في المواد، يضمن هذا الضاغط جودة نسيج موحدة ويساعد منشآت النسيج على زيادة إنتاجها إلى الحد الأقصى مع تقليل نفايات المواد.

نموذج	الطاقة (كيلوواط)	الضغط (بار)	توصيل الهواء (م³/دقيقة)	ضياء الأنابيب.	الضوضاء (ديسيبل (أ))	الأبعاد (مم)	الوزن (كجم)
نماذج التردد المتغير للمغناطيس الدائم
LY-10PV	7.5	8	1.2	جي1/2	66±2	800720950	240
		10	1.0
		13	0.8
LY-15PV	11	8	1.6	G3/4	68 ± 2	9508001070	405
		10	1.4
		13	1.2
LY-20CV	15	8	2.4	G3/4	68 ± 2	9508001070	430
		10	2.0
		13	1.7
LY-25CV	18.5	8	2.9	G3/4	68 ± 2	95011001110	510
		10	2.7
		13	2.2
LY-30CV	22	8	3.5	ج1 1/4	69 ± 2	13008601135	540
		10	3.2
		13	2.9
LY-40CV	30	8	5.0	ج1 1/4	69 ± 2	13008601135	690
		10	4.3
		13	3.7
LY-50CV	37	8	6.1	ز1 1/2	70±2	105010501450	750
		10	5.7
		13	5.1
LY-60CV	45	8	8.0	G2	72 ± 2	130011001350	920
		10	6.8
		13	5.8
LY-75CV	55	8	10.1	G2	73±2	150011501500	1500
		10	7.8
		13	7.3
LY-100CV	75	8	13.3	G2	75±2	190012001555	1800
		10	12.2
		13	9.0
LY-125CV	90	8	16.3	G2	75±2	210012501700	2200
		10	14.6
		13	12.3
LY-150CV	110	8	20.6	DN65	75±2	230016502000	2900
		10	17.0
		13	14.2
LY-180CV	132	8	24.0	DN65	75±2	255016502000	3100
		10	20.6
		13	16.5
LY-220CV	160	8	27.0	DN80	75±2	255016502000	3300
		10	23.2
		13	19.7

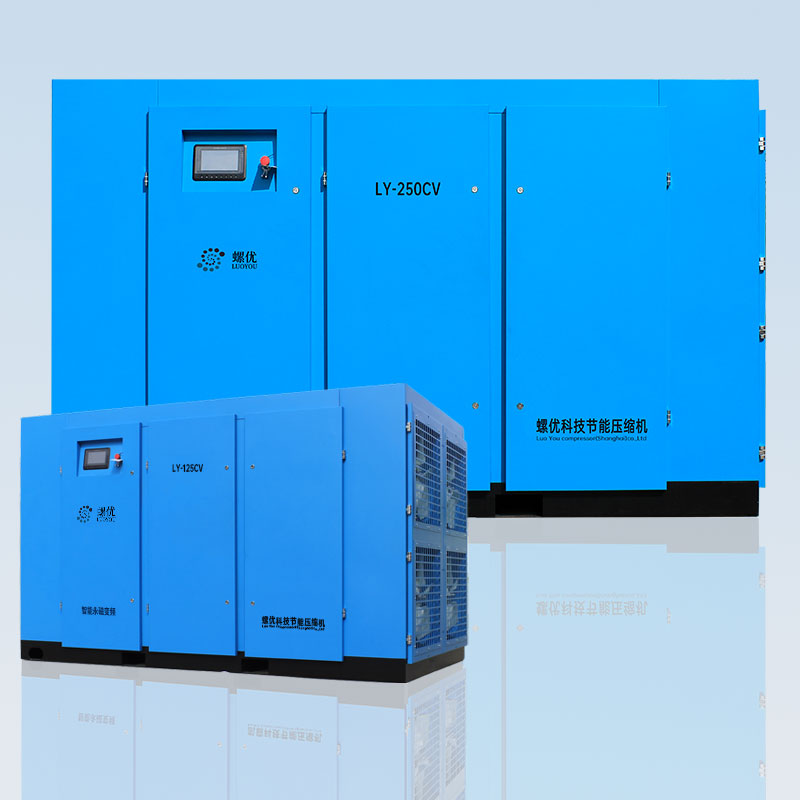

LY-250CV	185	8	30.2	DN80	78±2	280017502100	3500
		10	27.0
		13	22.5
LY-300CV	220	8	36.4	DN100	78±2	320019502150	4500
		10	33.1
		13	38.5

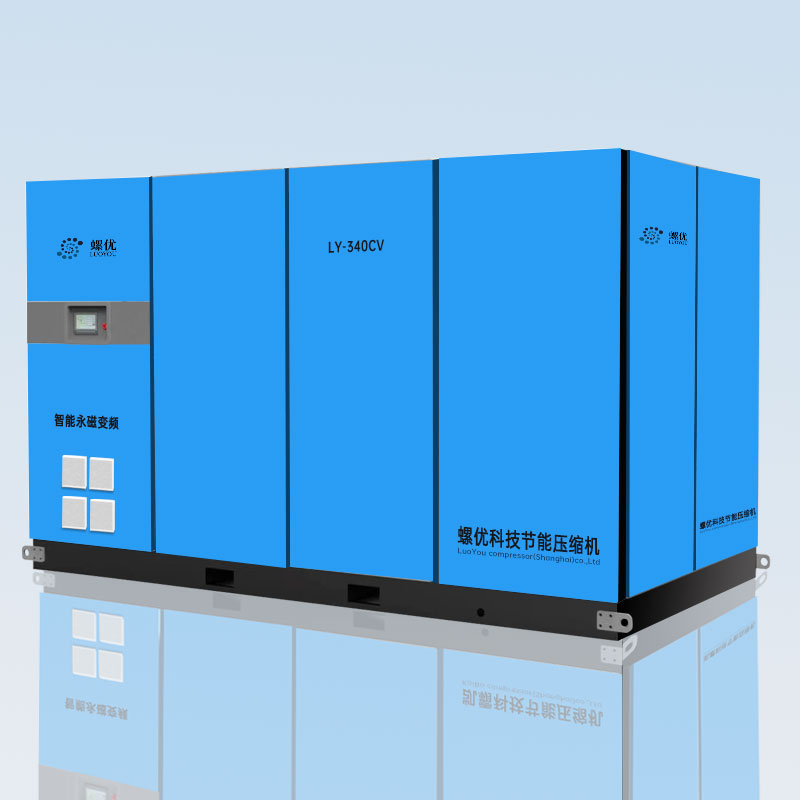

LY-340CV	250	8	42.5	DN100	78±2	320019502150	4600
		10	38.8
		13	34.6
LY-420CV	315	8	55.6	DN100	80 ± 2	320019502150	7000
		10	49.6
		13	42.7
LY-480CV	355	8	65.0	DN100	82 ± 2	430016502000	7500
		10	55.0
		13	48.0
LY-540CV	400	8	72.0	DN100	83 ± 2	430019502000	8100
		10	62.0
		13	52.5

1. من نحن وما هي خلفيتك التصنيعية؟

نحن شركة متخصصة في تصنيع ضواغط الهواء تقع في شنغهاي. مع أكثر من 10 سنوات من الخبرة المتخصصة في إنتاج وتصدير ضواغط الهواء الصناعية، ومجففات الهواء، ومرشحات الهواء، فإننا نقدم معدات هواء مضغوط موثوقة وحلول مخصصة للعملاء العالميين.

2. كيف يمكنك ضمان خدمة العملاء والدعم الفني السريع؟

نحن ندرك أهمية العمليات الصناعية المستمرة. لدعم خطوط الإنتاج الخاصة بك، نقدم خدمة عملاء شاملة عبر الإنترنت على مدار 24 ساعة لمساعدتك في استفسارات الشراء وإرشادات التثبيت ودعم الصيانة في أي وقت.

3. لماذا يجب أن نختار منشأة التصنيع الخاصة بك؟

بدعم من قدرات التصميم الممتازة وتكنولوجيا التصنيع المتقدمة، قمنا ببناء سمعة راسخة في كل من الأسواق المحلية والخارجية. نحن واثقون جدًا من تقديم جودة منتج متسقة وأداء موثوق وخدمة مخصصة لدعم احتياجاتك التشغيلية طويلة المدى.

4. ما هي شروط الدفع المقبولة للطلبات الدولية؟

لتسهيل المعاملات المريحة والآمنة للمشترين العالميين، نقدم خيارات مالية مرنة. نحن نقبل مجموعة متنوعة من طرق الدفع، بما في ذلك T/T، وL/C، وD/P، وWestern Union، وPayPal، وبطاقات الائتمان.

5. هل يمكن تخصيص ضواغط الهواء لتلبية متطلبات المشروع المحددة؟

نعم، نحن نقدم خدمات تخصيص مرنة لاستيعاب المتطلبات التشغيلية الفريدة. عند الطلب، يمكن لفريقنا الهندسي تعديل المنتجات وإعادة تصميمها وإعادة تجميعها للتأكد من أن المعدات تتوافق تمامًا مع متطلباتك الصناعية المحددة وظروف الموقع.

6. ما هو الحد الأدنى لكمية الطلب (MOQ) لمنتجاتك؟

نظرًا لأن منتجاتنا مصممة للاستخدام الصناعي الاحترافي، فإننا نحافظ على سياسة شراء مرنة للغاية. الحد الأدنى للطلب لضواغط الهواء اللولبية لدينا هو مجموعة واحدة فقط، مما يسمح لك بشراء ما تحتاجه بالضبط مع الحد الأدنى من مخاطر الشراء وبدون ضغط مخزون غير ضروري.
